Sistema de teste de vibração sinusal e aleatória com força de 700 kgf e tabela de 600 mm

Que desafios de aplicação os clientes encontram comumente durante os testes de vibração?

O desafio central dos testes de vibração é como simular de forma realista os ambientes complexos que os produtos podem experimentar durante o transporte, voo ou operação real, como varredura sinusal,vibração aleatória, e condições de choque, garantindo simultaneamente a conformidade com as normas internacionais, incluindo GB, GJB, MIL, IEC e outros.

Ao mesmo tempo, muitos clientes não têm a certeza de como escolher o equipamento adequado de acordo com as suas condições de ensaio específicas, tais como a gama de frequências, o nível de aceleração e os requisitos de carga útil.

Esta solução baseia-se na combinação de núcleo do agitador de vibração eletrodinâmica A07S23, amplificador de potência de comutação digital LA07K e controlador VCSusb-2,juntamente com a mesa de expansão vertical VT60 e a mesa de deslizamento horizontal HG60Pode cobrir completamente os requisitos de varredura sinusal de 1 4500 Hz, vibração aleatória e teste de choque, fornecendo 700 kgf de força sinusal e uma tabela de 600 × 600 mm.

Todos os projetos cumprem as principais normas internacionais, como GB, MIL e IEC, e são equipados com resfriamento eficiente, múltiplas funções de proteção de segurança e recursos de geração de relatórios automatizados.

Qual é a principal concepção do sistema de vibração?

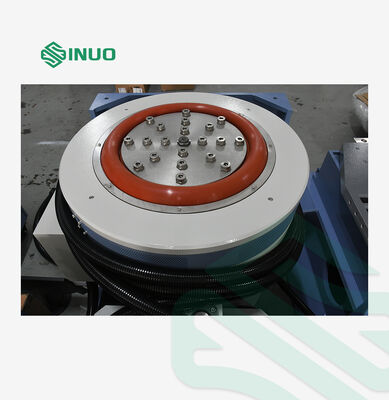

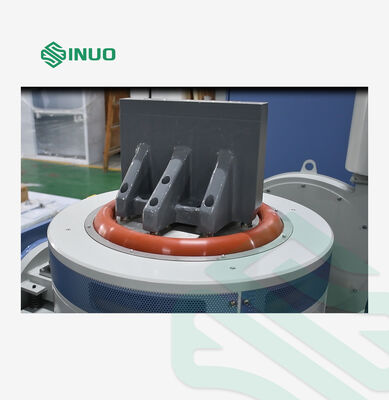

A chave reside no desenho estrutural do agitador eletromagnético e dos seus componentes móveis.

O A07S23 Electrodynamic Shaker que fornecemos possui as seguintes especificações principais:

• Classificações de força
  • Força senoidal: 700 kgf
  • Força aleatória: 600 kgf
  • Força de choque: 1200 kgf

• Grande capacidade de deslocamento
  • Deslocamento máximo: 51 mm p-p
  • Apto para ensaios de grande amplitude

• Resposta de alta frequência
  • Faixa de frequência: 1 ‰ 4500 Hz

• Desenho da bobina móvel
  • Diâmetro: 230 mm
  • Peso: apenas 7 kg
  • A estrutura leve garante um excelente desempenho de alta frequência
  • Fabrico por fundição e usinagem manual de precisão
  • Equipado com sistema de suporte de carga fotoelétrica e guiamento axial de dois rolamentos
  • Reduz eficazmente as vibrações transversais e melhora a durabilidade

• Momento excêntrico admissível
  • 300 N·m
  • Apto para instalação de cargas excêntricas

• Fugas magnéticas
  • < 10 Gauss
  • Alta segurança operacional

Além do próprio agitador, que sistemas de suporte são necessários para uma solução completa de teste?

Um sistema de ensaio de vibração completo requer, pelo menos, os seguintes componentes:

1. LA07K Amplificador de potência de comutação digital

• Potência de saída: 7 KVA
• Eficiência: ≥ 90%
• Com base na tecnologia IGBT
• Compatível com o CE
• Relação sinal/ruído: ≥ 65 dB
• Nível de ruído: ≤ 70 dB

2. B402S Sopro de arrefecimento (com silenciador)

• Potência: 4 kW
• Fluxo de ar: 40,8 m3/min

O corpo da balança adota:

• Canais de fluxo de ar de favo de mel
• Tubos de fluxo de ar divididos de duas camadas

Isto melhora significativamente a eficiência de arrefecimento.

3Fornecidas duas plataformas de expansão

VT60 Tabela de expansão vertical

• Tamanho: 600 × 600 mm
• Material: liga de magnésio e alumínio
• Superfície anodizada dura
• Equipado com inserções roscadas de aço inoxidável M8
• Frequência utilizável até 2000 Hz
• Peso: aproximadamente 45 kg

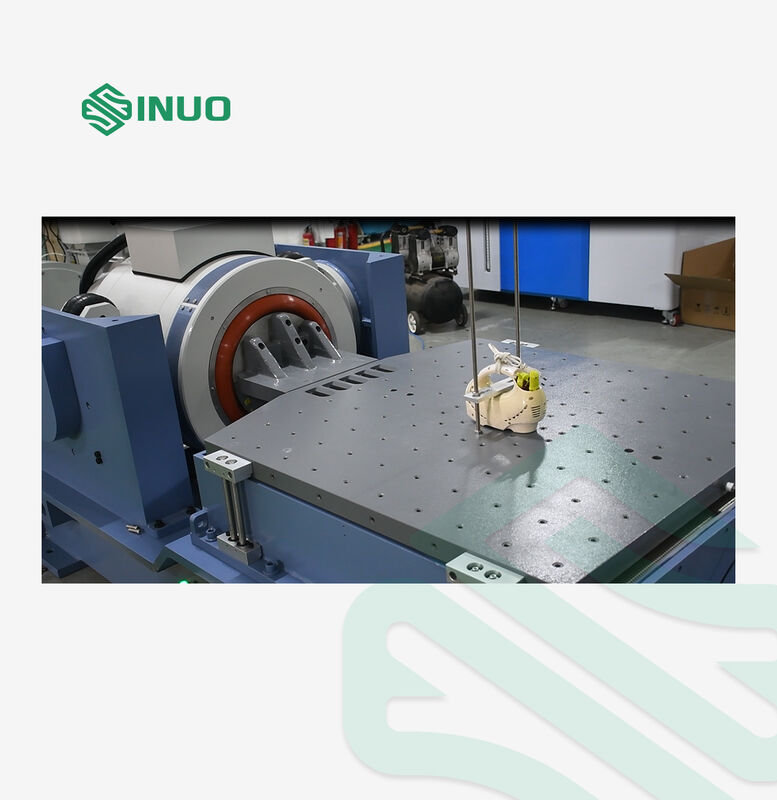

HG60 Tabela de deslizamento horizontal

• Tamanho: 600 × 600 mm
• Equipado com base de granito natural e sistema de abastecimento de óleo independente
• Fornece alta resistência ao momento de viragem
• Também suporta operação até 2000 Hz

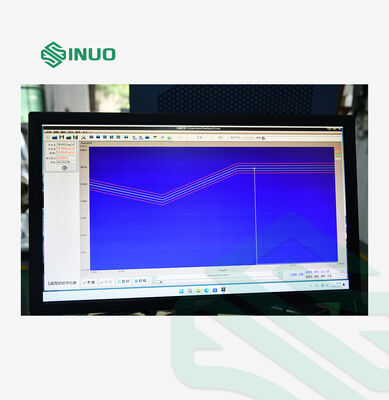

4VCSusb-2 Controlador de vibração digital + Sistema de proteção servo

Características do controlador

• 2 canais de entrada / 1 de saída
• DSP de ponto flutuante de 32 bits
• ADC/DAC de 24 bits
• Faixa dinâmica > 90 dB
• Suporta:
  • Análise dos seios
  • Vibração aleatória
  • Teste de choque clássico
• Geração de relatórios Word/PDF em chinês e inglês com um clique

Funções de proteção por servo

Monitorização em tempo real de:

• Temperatura
• Pressão do ar
• Deslocamento excessivo
• Supervoltagem
• Supercorrente
• Perda de fase

Garantir a segurança do equipamento e das amostras de ensaio.

Sistema de autocentragem fotoelétrica

Ajusta automaticamente a posição da bobina em movimento para manter o equilíbrio durante o carregamento e descarregamento.

Que nível de desempenho real pode este sistema alcançar?
