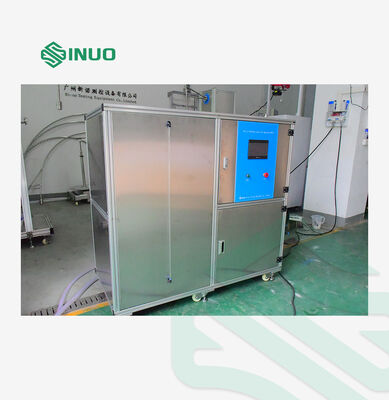

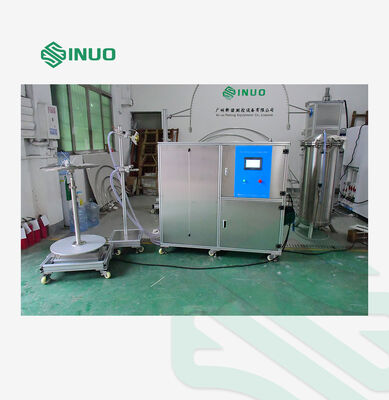

IEC 60529 Equipamento de ensaio de pulverização de água IPX3~IPX6 para produtos eletrónicos e automóveis

IPX3/4

Parâmetros do bocal de pulverização

Diâmetro externo: Ф102mm, diâmetro esférico: SФ75,5mm, 1 furo no centro, 2 círculos internos de 24 furos com passo de 30°,4 círculos externos de 96 furos com passo de 15°, total de 121 furos de Ф0,5mm, feitos de latão.

Fluxo de água

10L/min±5%, medidor de vazão é ajustável através de rotâmetro, medidor de vazão eletrônico é opcional

Pressão

50~150Kpa, faixa de medição do manômetro: 0~0,25Mpa

Escudo Móvel

Fabricado em alumínio, pode ser removível

Direções de pulverização de água

O ângulo de pulverização de água pode ser ajustado

IPX5/6

Parâmetros do bocal da mangueira

IPX5: Ф6,3 mm; IPX6: Ф12,5 mm

Taxa de entrega

IPX5: 12,5±0,625L/min

IPX6: 100±5 L/min

Distância do bocal à superfície do invólucro

2,8 m (a distância do bocal até a superfície central da base giratória, o padrão requer 2,5-3 m)

Direções do jato de água

O ângulo do jato de água pode ser ajustado

Em geral

Controle e Operação

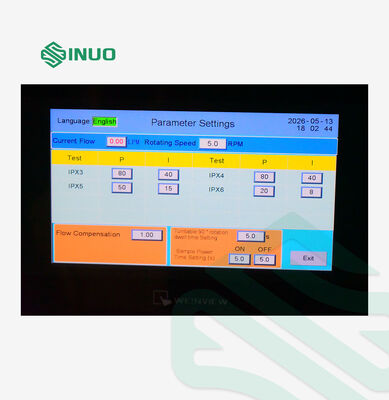

Sistema de controle inteligente PLC e tela sensível ao toque

Método fixo de bico

O bico de pulverização e os bicos da mangueira são fixados no suporte

Manômetro

0 ~ 0,25 MPa, pode ser exibido

Duração do teste

0,01S ~ 99,9 min, pode ser predefinido

Plataforma giratória

Diâmetro: Φ600mm, velocidade de rotação: 1r/min, capacidade de carga: ≤50kgs

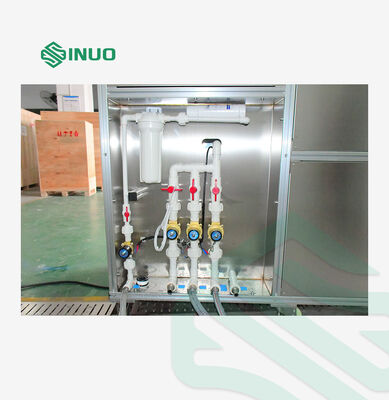

Tanque de armazenamento de água

Este sistema de teste adota uma estrutura de tipo aberto, a água de teste não é reciclada. O sistema de teste está equipado com um tanque de armazenamento de água em aço inoxidável de aproximadamente 500L. O tanque de armazenamento de água é equipado com uma válvula flutuante de nível de água para controlar automaticamente a entrada de água e possui detecção de alarme de nível de água alto e baixo, para evitar efetivamente que a bomba seja danificada devido à água seca. O tanque de armazenamento de água e a parte de controle elétrico estão integrados.

Proteção de segurança

Proteção de sequência de fase, proteção contra vazamento, proteção contra falta de água, proteção anormal.

Fonte de energia

CA220V,50Hz
