Teste de choque mecânico para eletrónica conforme com a norma IEC-60068-2-27

Teste de choque mecânico para eletrónica conforme com a norma IEC-60068-2-27

Nome da marca:	Sinuo
Número do modelo:	SN558-HSKT50
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	5 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Carga máxima:

50kg

Aceleração máxima:

15—650g

Duração do pulso:

1,5—30ms

Canais de entrada:

2 canais

Fonte de energia:

Monofásico 220V ±10%

Ar Comprimido:

0,5—0,8Mpa

Detalhes da embalagem:

madeira compensada

Habilidade da fonte:

5 conjuntos por mês

Destacar:

Teste de choque conforme com a norma IEC-60068-2-27

Teste de choque mecânico para eletrónica

Equipamento de ensaio de choque da bateria de veículos eléctricos

Descrição do produto

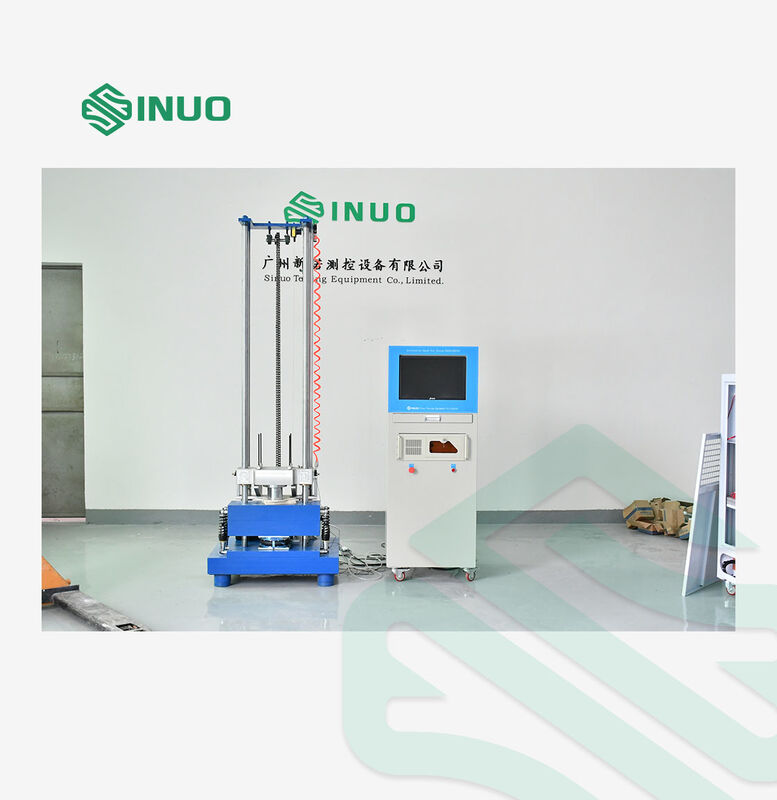

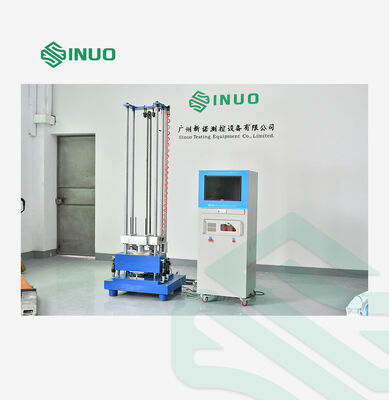

Testador de Choque Mecânico Compatível com IEC-60068-2-27 para Eletrônicos

Normas Cumpridas:

Em conformidade com IEC-60068-2-27 MIL-STD-202F, MIL-STD-810F, MIL-STD-883, etc.

Informações do Produto:

Esta máquina é principalmente adequada para testes de resistência a choques em campos como produtos eletrônicos, aeroespacial, marítimo, componentes automotivos e transporte. Com um gerador de formas de onda, pode realizar testes de choque semi-senoidais.

Composição do Sistema

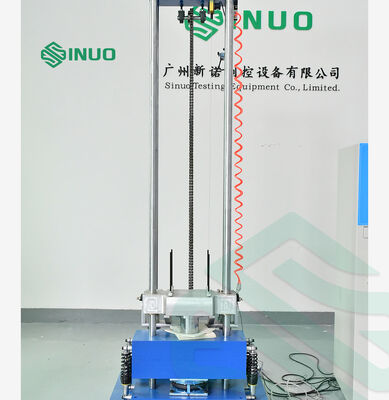

O sistema elétrico de teste de choque vertical para elevação consiste em quatro partes: o corpo da mesa de choque, o motor, o sistema de controle de medição e o gerador de formas de onda. O diagrama de composição do sistema é mostrado a seguir:

Princípio de Funcionamento

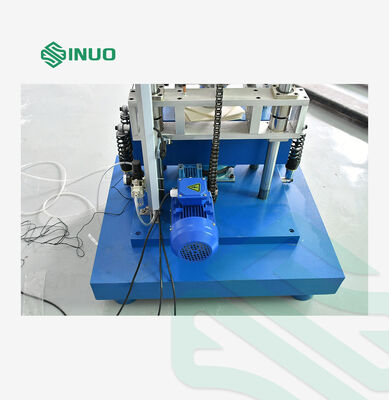

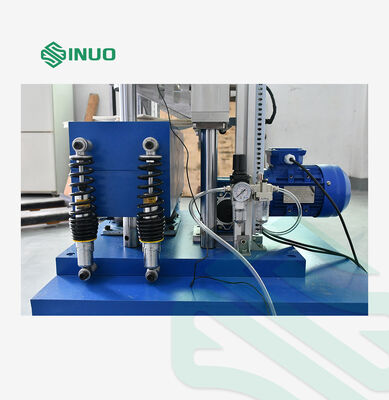

O motor aciona uma corrente para levantar a mesa até uma altura predefinida. A mesa então cai livremente e colide com o gerador de formas de onda para produzir uma forma de onda de choque.

Esquema de Design

Variação de Velocidade Correspondente (Fórmulas de Cálculo)

Meia Senoide (Onda Semi-senoidal): △v=0.636AD×10^-3

Trapézio: △v=0.5AD×10^-3

Dente de Serra: △v=0.9AD×10⁻³

A = Aceleração de Pico (g)

D = Duração do Pulso de Choque (ms)

Tabela de Aceleração de Pico vs. Duração do Pulso
Aceleração de Pico A (gn)	5	15	30	30	30	50	50	100	100	200	200	500	1000	1500	3000
Duração do Pulso D (ms)	30	11	18	11	6	11	3	11	6	6	3	1	1	0.5	0.2

Parâmetros Técnicos:

Tamanho da Plataforma	500×500 mm
Material da Plataforma	Liga de alumínio de alta resistência
Carga Máxima	50kg
Aceleração de Pico	15—650 g
Duração do Pulso	1.5—30ms
Não Uniformidade da Aceleração da Mesa	≤20%
Relação Transversal da Mesa	≤30%
Tolerância de Aceleração e Pulso	≤20%
Tolerância de Variação de Velocidade	≤15%
Dimensões do Equipamento	950 × 1250 × 2250mm
Peso do Equipamento	2500 kg
Sistema de Medição
Canais de Entrada	2
Taxa de Amostragem	192KHz
Tipo de Entrada	Tensão / Carga
Faixa de Tensão	-10V ~+10V
Modo de Acoplamento	AC,DC,ICP
Forma de Onda de Choque	Meia-senoide
Interface de Comunicação	USB2.0
Padrões Suportados	GB , GJB, MIL-STD, padrões personalizados definidos pelo usuário
Sistema Operacional	Microsoft Windows7/10
Sensor de Aceleração do Sistema
Marca	YMK
Tipo de Saída	Modo de Carga
Sensibilidade:	3.93pC/g
Faixa de Frequência	0.5—12KHz
Faixa de Aceleração	±2500g
Ambiente de Operação	-40~ +160℃
Especificações Adicionais
Fonte de Alimentação	Monofásico 220V ±10%
Ar Comprimido	0.5—0.8Mpa
Temperatura	RT～40℃
Umidade	25℃＜85RH％
