Sistema de ensaio à prova de impermeabilidade IPX1~8 para aparelhos industriais e domésticos conforme com a norma IEC 60529

Este sistema de ensaio à prova d'água IPX1~8 é conforme com a norma IEC 60529:2013, e exigido pela secção 15 da norma IEC60335-1 etc. Este sistema inclui:

Este dispositivo de ensaio é concebido e fabricado em conformidade com os requisitos normalizados da IEC60529 IPX1 e IPX2.

1. A subida e queda da caixa de gotejamento é controlada pelo motor.
2. Filtro fino de aço inoxidável para filtragem de sujeira.
3. Adota ar comprimido para soprar a água da agulha, para evitar substâncias reativas à água e agulha de bloqueio atmosférico.
4. Bocal de agulha médica geral de aço inoxidável, fácil de comprar, não é fácil de enferrujar.
5. O bico da agulha e o assento do bico da agulha usando a conexão cônica, podem ser facilmente substituídos sem a ferramenta, os danos individuais ao bico da agulha podem ser facilmente substituídos rapidamente.

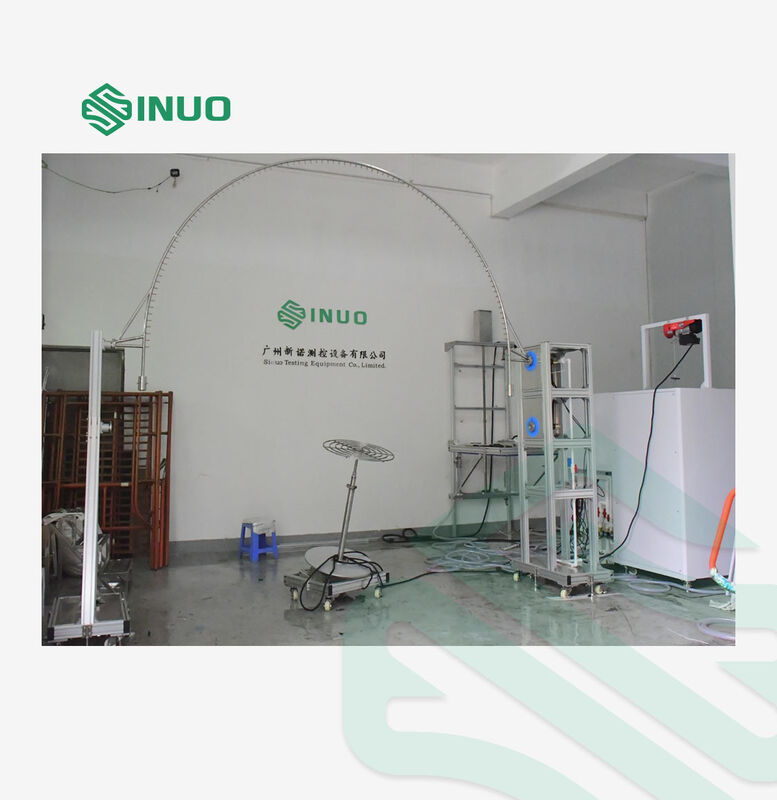

Os testadores de tubos oscilantes são concebidos e fabricados em conformidade com os requisitos normalizados da norma IEC60529 IPX3 e IPX4.A parte do tubo oscilante deste dispositivo é controlada por um motor com velocidade regulavel e um mecanismo de engrenagemEste dispositivo oscila de um ponto de ±60° para outro de ±175° com a velocidade exigida pela norma através do ângulo de ajuste da máquina.A estrutura é estável e durávelO dispositivo tem a sua colaboração com a plataforma giratória através da qual se pode obter a rotação de 90°.

- Não, não.	Ponto	Parâmetros
1	Fornecimento de água	Fluxo de água> 10L/min±5% de água limpa sem inclusão. Este dispositivo está equipado com uma unidade de filtragem de água limpa
2	O tamanho do tubo oscilante	Compatível com tubos osciladores de R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm, fabricados em aço inoxidável
3	Furo de agulha	Φ0,4 mm
4	Ângulo incluído de dois furos	IPX3:120°; IPX4:180°
5	Ângulo de balanço do tubo oscilante	Max. ±175° pode ser pré-definido (Nota: o padrão exige IPX3:120°; IPX4:360°, mas devido à existência de uma plataforma giratória sob um tubo oscilante durante o ensaio, não é possível atingir 360° durante o ensaio real, se não houver uma plataforma giratória,então 360° podem ser alcançados)
6	Velocidade de balanço	IPX3: 4 s/tempo (2×120°); IPX4: 12 s/tempo (2×360°);
7	Fluxo de água	Pode ser ajustado de acordo com o tamanho do pêndulo e o número de furos de alfinete (0,07 L/min por furado)
8	Tempo de ensaio	0.01S 99 horas 59 minutos, pode ser pré-definido
9	Medidor de pressão	0 a 0,25 MPa
10	Requisitos do local	Sala de ensaio impermeável IP dedicada, o solo deve ser plano com iluminação 10Um interruptor (ou tomada) de vazamento à prova d'água utilizado no equipamento. Com boa função de entrada e drenagem. Instalação em terra
11	Área	De acordo com o tubo oscilante escolhido

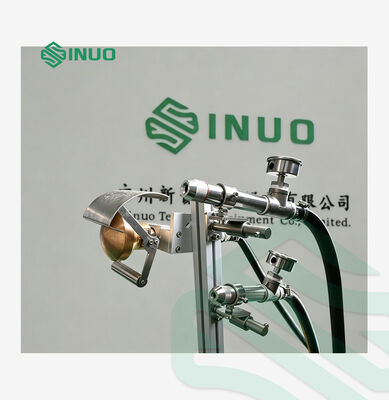

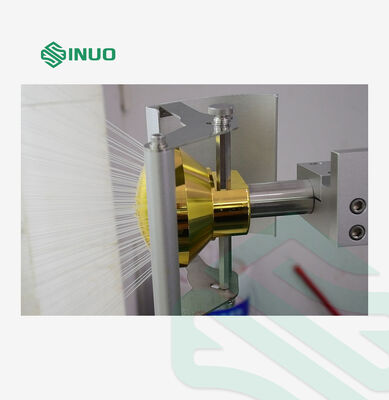

O bico de pulverização foi concebido e fabricado em conformidade com as normas IEC 60529 IPX3 e IPX4.o bico de pulverização portátil é usado manualmente.

A diferença entre IPX3 e IPX4 é que o defletor deve ser removido no ensaio IPX4.

O bico da mangueira é concebido e fabricado em conformidade com a norma IEC60529 IPX5 e IPX6.

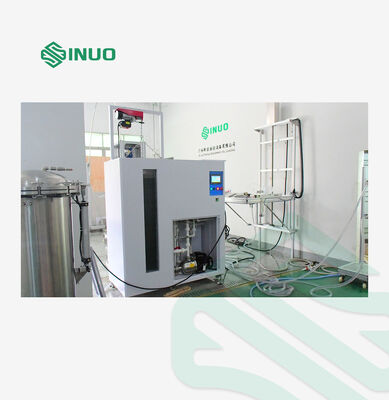

O sistema inteligente de abastecimento e controlo de água é utilizado para abastecer de água os aparelhos IPX1~8 e controlar todos os processos de ensaio, também utilizado como câmara de imersão IPX7.

1O sistema inteligente de abastecimento e controlo de água é aplicável a:

(a) Fornecimento de água para o ensaio de impermeabilidade IPX1 a IPX6

b) Teste de imersão em água IPX7

c) Armazenamento de água para ensaio de estanqueidade IPX8

d) Controle automático de todo o equipamento impermeável

2.Método de abastecimento de água: abastecimento de água de temperatura constante, abastecimento de água de caudal constante.

3Processo de controlo do abastecimento de água: Após o utilizador ter pré-definido a águavalor de temperatura,valor do caudal de água no ecrã táctil,sistema de controlo de temperatura,Os contadores eletrónicos monitorizam em tempo real os valores de corrente, lêem os valores no PLC através da conversão de dados e ajustam automaticamente a velocidade de rotação da bomba através do conversor de frequência.

4.Controle da temperatura da água: sistema PID controla e detecta automaticamente a temperatura da água, faixa: temperatura ambiente ~ 65°C (± 3°C).

5.Há um grande fluxo e um pequeno fluxo de abastecimento de água.

6- Fornecimento de água de grande caudal:

(a) Aplica-se ao ensaio de pulverização de água forte de IPX5 a IPX6 e à injecção de água de IPX8

b) Faixa de fluxo: 10 a 100 L/min

(c) Precisão do caudal: ± 0,5 L/min

d) Medidor de caudal: medidor de caudal da turbina

e) Bomba de água: bomba centrífuga de aço inoxidável

7- Fornecimento de água de pequeno caudal:

(a)Aplica-se ao ensaio à prova d'água IPX1~IPX4

(b)Faixa de fluxo: 1~10L/min

(c)Precisão do caudal: ± 0,5 L/min

Medidor de caudal: medidor de caudal da turbina

(d)Bomba de água: bomba centrífuga de aço inoxidável

8. Tanque de armazenamento de água:

(a)Aplica-se ao armazenamento de água de IPX5~IPX6 prova de pulverização de água forte, injeção de água de IPX8, IPX7 imersão

(b)Volume: Aproximadamente 500 litros

(c)Dimensão: W600mmXD650mmXH1500mm

(d)Janela de observação: janela de vidro reforçado

(e)Dimensão da janela de observação: W200mmXH1250mm

(f)Medidor de profundidade: aço inoxidável

(g)Altura do medidor de profundidade: 1200 mm, precisão1 mm

(h)Controle do nível do líquido: interruptor de flutuação + tubo de transbordamento

9Suporte de elevação automático de imersão IPX7

(a)Distância de elevação:0~1200 mm

(b)Dimensão do suporte: L400mmXW400mm

(c)Peso da carga do suportador: 100 kg

10. Controle de IPX8

(a)Intervalo de pressão: 0 a 0,6 MPa

(b)Intervalo de tempo: 0~999999s

11Gabinete de controlo:

(a)Detecção do caudal: feedback do sinal de caudal através de um medidor de caudal electrónico

(b)Configuração do fluxo: definida no ecrã táctil

(c)Detecção de temperatura: PID

(d)Controlador: Mitsubishi PLC

(e)Interface amigável: 7 polegadas, tela sensível ao toque colorida

(f)Função de controlo: abastecimento de água de temperatura constante, abastecimento de água de caudal constante, abastecimento de água de pressão constante e controlo do tempo de ensaio.

(g)Função de protecção: protecção contra fugas, protecção contra sobrecarga, protecção contra curto-circuito

12Filtro: casca de aço inoxidável, núcleo de filtro fino

13Material do corpo: liga de alumínio industrial

14Dimensões externas: 1400mmX750mmX1600mm

15Fornecimento de energia: Três fases AC 380V, 50Hz

O tanque de imersão profunda é concebido e fabricado em conformidade com a norma IEC60529 IPX8.

1. recipiente sob pressão: tanque de aço inoxidável, diâmetro 0,6 metros, altura 1,2 metros.
2. Faixa de regulação de pressão: 0 ~ 5 bar (pode ser personalizada).
3. Sistema de pressão: bomba de aço inoxidável + conversor de frequência.
4. Precisão do manômetro: 0,25 graus, gama: 6bar.
5. Tempo de ensaio: 0-99min.
6. Pressão máxima limite: 5 bar.
7. Proteção contra pressão: proteção dos interruptores de pressão.
8. ligado ao equipamento de abastecimento de água por ligação de mangueira de fio de aço de alta pressão 3/4

O estágio giratório inclinável é o acessório necessário para o ensaio IPX1~IPX6.
