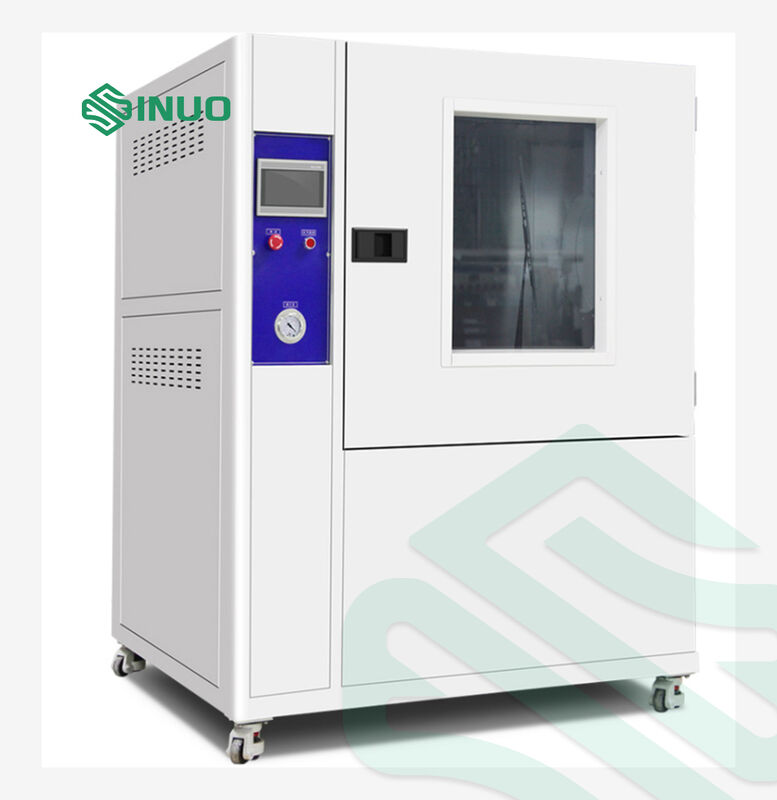

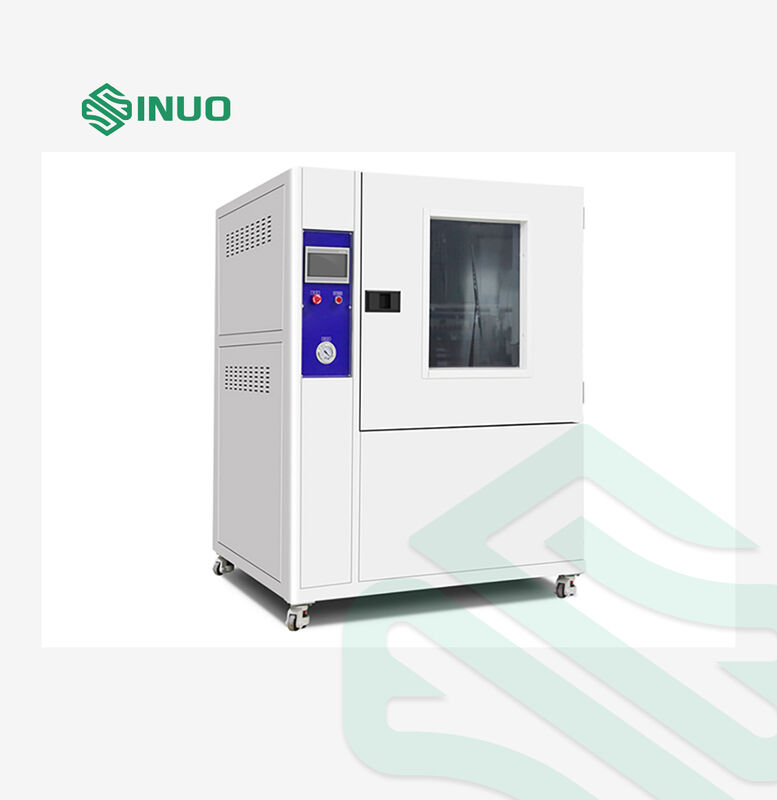

Câmara de ensaio de chuva e pulverização de umidade padrão japonês JIS D0203

Câmara de Teste de Chuva e Borrifo de Umidade Norma Japonesa JIS D0203

Informações do produto:

Norma: É adequada para a realização do teste de borrifo de água conforme estipulado nas cláusulas R1/R2/S1/S2 da norma japonesa JIS D0203.

Água natural (água da chuva, água do mar, água de rio, etc.) pode causar corrosão, desbotamento, deformação, redução de resistência, inchaço e crescimento de mofo em produtos e materiais. Produtos elétricos, em particular, são altamente suscetíveis a incêndios devido a curtos-circuitos causados pela água da chuva. Portanto, a realização de testes de proteção contra água na carcaça de produtos ou materiais específicos é um procedimento essencial e crucial.

Escopo da Amostra: Luminárias externas, eletrodomésticos, peças automotivas e outros produtos eletrônicos e elétricos.

Função do Equipamento: A principal função deste equipamento é testar as propriedades físicas e outras propriedades relacionadas de produtos eletrônicos e elétricos, luminárias, gabinetes elétricos, componentes elétricos, automóveis, motocicletas e suas peças sob condições simuladas de chuva. Após o teste, a verificação é realizada para determinar se o desempenho do produto atende aos requisitos, facilitando o projeto, a melhoria, a verificação e a inspeção de fábrica do produto.

Características do Equipamento:

1. Adequado para testes de borrifo de água de acordo com JIS D0203 (R1/R2/S1/S2).

2. A carcaça externa é feita de chapa de aço nacional de alta qualidade com acabamento em esmalte cozido, tornando-a esteticamente agradável e durável.

3. A câmara interna e o prato giratório são feitos de aço inoxidável SUS304#, garantindo operação sem ferrugem em uso a longo prazo.

4. Estrutura tipo caixa; tanque de água embutido para reciclagem de água; detecção de alarme de baixo nível de água no tanque.

5. Uma janela de observação transparente (vidro temperado) na porta; iluminação LED instalada internamente para fácil observação do processo de teste interno.

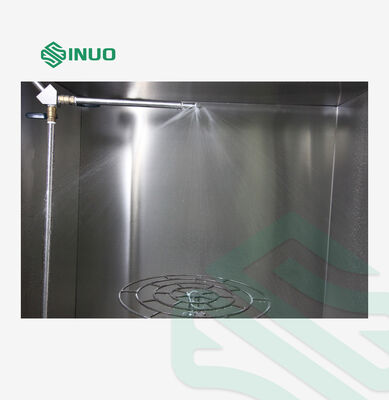

6. O acionamento do tubo rotativo JIS utiliza um motor de passo nacional de alta qualidade, permitindo controle preciso da velocidade de rotação a 23 rotações por minuto (definido diretamente na tela sensível ao toque).

7. A pressão do tubo rotativo JIS é ajustável no painel de controle.

8. Acionamento do Prato Giratório: Utiliza um motor de passo nacional de alta qualidade. Velocidade e ângulo podem ser definidos na tela sensível ao toque (ajustável). Ajuste preciso e contínuo dentro da faixa padrão, e controle automático de rotação para frente e para trás (rotação para frente e para trás: adequado para testes com amostras energizadas, evitando emaranhamento de fios).

9. Tempo de Teste: Pode ser definido na tela sensível ao toque, faixa de configuração: 0-999min (ajustável).

10. Medidas de Filtragem: Filtro padrão de alta precisão, filtrando efetivamente impurezas na água da torneira; o cartucho do filtro pode ser substituído periodicamente.

11. Sistema de Controle Central: Utiliza uma tela sensível ao toque de 7 polegadas + controlador. Componentes elétricos são de marcas importadas como LS e Omron. A fiação atende aos padrões nacionais, o layout da placa de circuito é razoável, a fiação é segura e a rotulagem é clara.

12. A câmara de teste possui um orifício de fio de 50 mm de diâmetro na lateral com um batente de borracha, permitindo que os usuários conectem facilmente uma fonte de alimentação externa para energizar as amostras. (Nota: A fonte de alimentação externa da amostra deve ser fornecida pelo cliente.)

Parâmetros técnicos:

2. Uma mangueira de água (aproximadamente 5 metros);

Condições de uso

:

1. Uso no local1.1 O piso é plano e bem drenado. É impermeabilizado tanto no piso quanto nas paredes. Drenos de piso ou valas de drenagem são instalados;

1.2

A capacidade de carga do piso não é inferior a 200kg/m;

1.3 O local tem boa ventilação;

1.4Não há vibração forte ao redor do equipamento;

1.5Não há influência de campo eletromagnético forte ao redor do equipamento;

1.6Não há substâncias inflamáveis, explosivas, corrosivas ou poeira ao redor do equipamento;

1.7THá um espaço apropriado para uso e manutenção ao redor do equipamento:

Atrás do equipamento, nos lados esquerdo e direito, e na parte superior: 800mmNa frente do equipamento: 1400mm

2. Condições Ambientais

Temperatura: 5℃～35℃

Umidade Relativa: ≤85%

Pressão Atmosférica: 86kPa～106kPa

3. Condições de alimentação

Tensão, frequência

AC 380V ± 10%; 50Hz ± 10%; Fio fase + Fio neutro + Fio de aterramento de proteção
