IEC & UN 38.3 Sistema avançado de ensaio de vibração com força de 3200kgf

Sistema Avançado de Teste de Vibração IEC & UN 38.3 com Força de 3200 kgf

Sistema de Teste de Vibração Líder na Indústria para Confiabilidade de Produtos
O Sistema de Teste de Vibração Sinuo SN553 foi projetado para simular estresses ambientais do mundo real, garantindo a durabilidade e segurança de componentes críticos. De eletrônicos automotivos e componentes aeroespaciais a baterias de lítio (UN 38.3) e eletrônicos de consumo, este sistema fornece a excitação precisa necessária para atender às normas GB, GJB, UL, JIS, IEC e MIL-STD .

Por que escolher o Sistema SN553?

Este sistema combina alta potência de saída com controle digital preciso, oferecendo uma solução completa e pronta para uso para laboratórios e departamentos de CQ de fabricação.

• Pronto para Conformidade Global: Pré-configurado para atender a rigorosos padrões internacionais, incluindo UN 38.3 (Cláusula 4.3), IEC 62133-1:2017 e IEC 62133-2:2017.

• Alta Capacidade de Empuxo: Entrega 3.200 kgf de força senoidal/aleatória, capaz de testar cargas úteis pesadas (até 400kg) com aceleração máxima de 100G.

• Modos de Teste Versáteis: Suporta varredura senoidal, testes aleatórios e de choque clássico em uma faixa de frequência de 1 – 2.700 Hz.

Principais Componentes do Sistema e Vantagens Técnicas

1. Gerador de Excitação Eletromagnética (A30S34)

• Construção Robusta: Apresenta um sistema de guia axial de rolamento duplo para reduzir crosstalk dinâmico e rotação, garantindo durabilidade em condições de alto estresse.

• Resfriamento Eficiente: Utiliza um duto de ar em favo de mel e um design de ventilador de baixo ruído para manter a estabilidade térmica durante testes de longa duração.

• Especificações Principais: Deslocamento Máx. 51 mm p-p; Diâmetro da bobina móvel Ф342 mm; Vazamento de fluxo <10 gauss.

2. Amplificador de Potência de Comutação Digital (LA30K)

• Alta Eficiência: Utiliza tecnologia MOSFET/IGBT com PWM de multiplicação de frequência senoidal para alta relação sinal-ruído (>70dB) e baixa distorção.

• Potência de Saída: Saída de 40KVA com proteção servo embutida (sobretensão, sobrecorrente, proteção de temperatura) para salvaguardar seu equipamento.

3. Controlador de Vibração Digital (VCSusb-2)

• Controle de Alta Precisão: DSP de ponto flutuante de 32 bits com resolução ADC de 24 bits garante controle em tempo real em malha fechada, independente do PC.

• Interface Amigável: Software baseado em Windows com geração de relatório de teste automático com 1 clique (Word/PDF).

• Recursos de Segurança: Inclui "Visualização de Sinal Pequeno" para verificar as configurações antes do teste em potência total, além de intertravamentos de parada de emergência.

4. Expansão e Fixação

• Expansão Vertical (VT100): Mesa de liga de magnésio de 1000x1000mm, superfície endurecida, utilizável até 2.000 Hz.

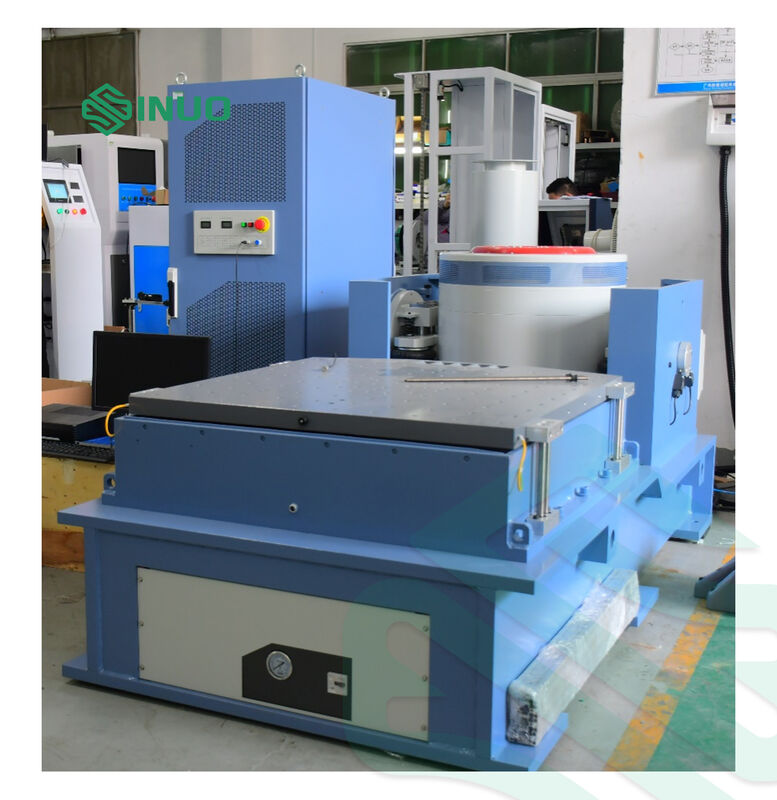

• Mesa Deslizante Horizontal (HG100): Design de deslizamento de filme de óleo para alta capacidade de momento de tombamento, ideal para espécimes grandes ou de formato irregular.

• Centragem Automática: Sistema fotoelétrico garante que a bobina móvel permaneça equilibrada durante o carregamento e descarregamento.

  Sistema de Teste de Vibração Líder na Indústria para Confiabilidade de Produtos
  O Sistema de Teste de Vibração Sinuo SN553 foi projetado para simular estresses ambientais do mundo real, garantindo a durabilidade e segurança de componentes críticos. De eletrônicos automotivos e componentes aeroespaciais a baterias de lítio (UN 38.3) e eletrônicos de consumo, este sistema fornece a excitação precisa necessária para atender às normas GB, GJB, UL, JIS, IEC e MIL-STD .

  ---

  Por que escolher o Sistema SN553?

  Este sistema combina alta potência de saída com controle digital preciso, oferecendo uma solução completa e pronta para uso para laboratórios e departamentos de CQ de fabricação.

  • Pronto para Conformidade Global: Pré-configurado para atender a rigorosos padrões internacionais, incluindo UN 38.3 (Cláusula 4.3), IEC 62133-1:2017 e IEC 62133-2:2017.

  • Alta Capacidade de Empuxo: Entrega 3.200 kgf de força senoidal/aleatória, capaz de testar cargas úteis pesadas (até 400kg) com aceleração máxima de 100G.

  • Modos de Teste Versáteis: Suporta varredura senoidal, testes aleatórios e de choque clássico em uma faixa de frequência de 1 – 2.700 Hz.

  ---

  Principais Componentes do Sistema e Vantagens Técnicas

  1. Gerador de Excitação Eletromagnética (A30S34)

  • Construção Robusta: Apresenta um sistema de guia axial de rolamento duplo para reduzir crosstalk dinâmico e rotação, garantindo durabilidade em condições de alto estresse.

  • Resfriamento Eficiente: Utiliza um duto de ar em favo de mel e um design de ventilador de baixo ruído para manter a estabilidade térmica durante testes de longa duração.

  • Especificações Principais: Deslocamento Máx. 51 mm p-p; Diâmetro da bobina móvel Ф342 mm; Vazamento de fluxo <10 gauss.

  2. Amplificador de Potência de Comutação Digital (LA30K)

  • Alta Eficiência: Utiliza tecnologia MOSFET/IGBT com PWM de multiplicação de frequência senoidal para alta relação sinal-ruído (>70dB) e baixa distorção.

  • Potência de Saída: Saída de 40KVA com proteção servo embutida (sobretensão, sobrecorrente, proteção de temperatura) para salvaguardar seu equipamento.

  3. Controlador de Vibração Digital (VCSusb-2)

  • Controle de Alta Precisão: DSP de ponto flutuante de 32 bits com resolução ADC de 24 bits garante controle em tempo real em malha fechada, independente do PC.

  • Interface Amigável: Software baseado em Windows com geração de relatório de teste automático com 1 clique (Word/PDF).

  • Recursos de Segurança: Inclui "Visualização de Sinal Pequeno" para verificar as configurações antes do teste em potência total, além de intertravamentos de parada de emergência.

  4. Expansão e Fixação

  • Expansão Vertical (VT100): Mesa de liga de magnésio de 1000x1000mm, superfície endurecida, utilizável até 2.000 Hz.

  • Mesa Deslizante Horizontal (HG100): Design de deslizamento de filme de óleo para alta capacidade de momento de tombamento, ideal para espécimes grandes ou de formato irregular.

  • Centragem Automática: Sistema fotoelétrico garante que a bobina móvel permaneça equilibrada durante o carregamento e descarregamento.

Especificações Técnicas Detalhadas

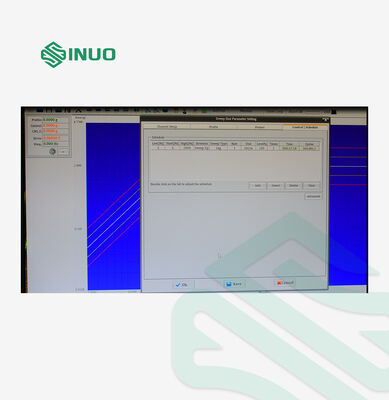

Funcionalidade do Software

• Controle Aleatório: Equalização em tempo real com faixa dinâmica >90dB; suporta até 3.200 linhas espectrais.

• Controle Senoidal: Baixa distorção (< -100dB) com modos de varredura linear/logarítmica.

• Choque Clássico: Suporta ondas semi-senoidais, trapezoidais, dente de serra e triangulares com durações de pulso de 0,5 a 3.000 mS.

Acessórios Incluídos

• Conjunto completo de cabos de conexão e tubos de ar

• Instruções de operação, relatórios de inspeção e manuais de manutenção

• Sensor de aceleração do sistema calibrado

• Chave T, chave hexagonal, chave de fenda e grampo de barra de pressão vibratória
