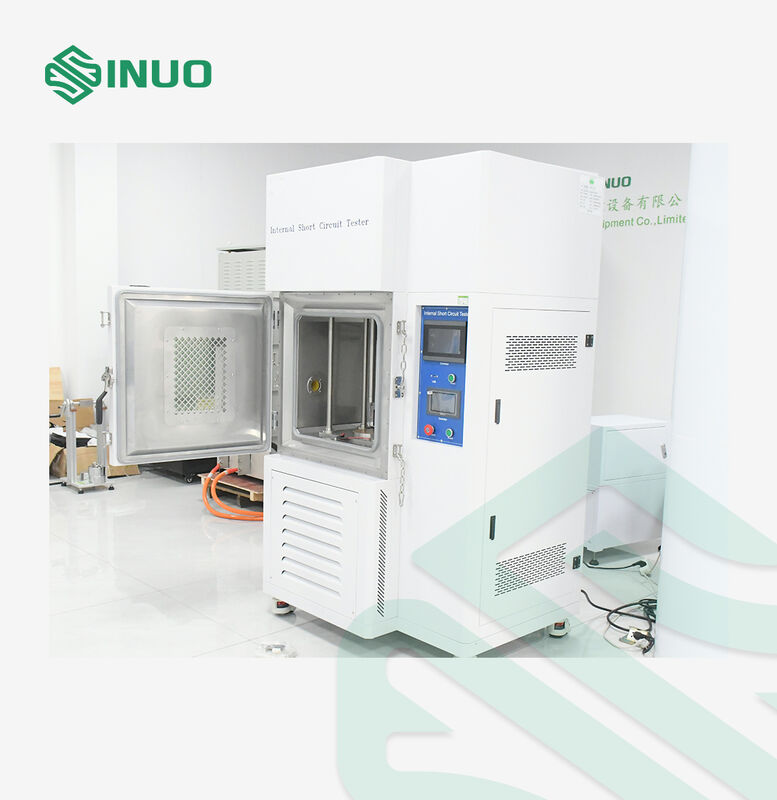

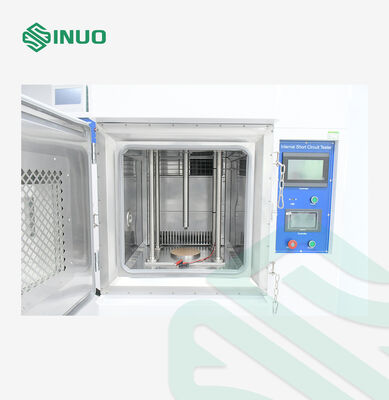

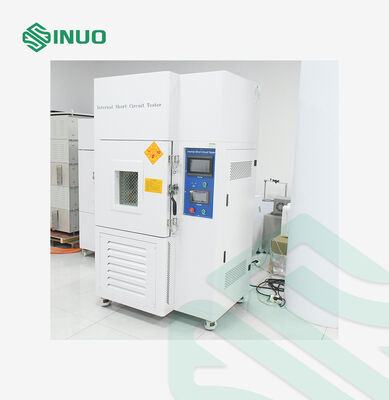

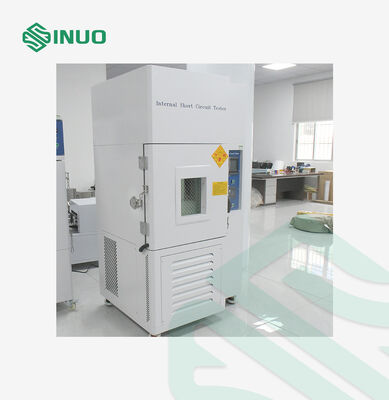

IEC 62133-2 Equipamento de ensaio de curto-circuito interno de baterias de íons de lítio

Principais parâmetros técnicos da câmara de controle de temperatura

1

Faixa de temperatura

 0 ~ 100℃

2

Precisão analítica

0.1℃

3

Flutuação de temperatura

±2.0℃

4

Baixa temperatura

0℃

5

Taxa de aquecimento

Média de 3℃/min (de 0℃ a 100℃, sem carga não linear)

6

Taxa de resfriamento

Média de 1℃/min (de 100℃ a 0℃, sem carga não linear)

​

7

Aquecedor

Aquecedor elétrico em forma de tubo de calor tipo aleta em aço inoxidável

8

Sistema de circulação de suprimento de ar

Sistema de circulação de ar por convecção

9

Dispositivos de segurança

Alarme de superaquecimento, proteção contra sobrecarga MCCB, etc.

10

Material isolante

Espuma de poliuretano rígida + lã de vidro comprimida de alta eficiência

11

Termostato

Controlador TEMMI importado da Coreia

12

Tamanho da câmara interna

L400*A500*P500mm

13

Material da câmara interna

Placa de aço inoxidável espelhada, reforço inferior

14

Tamanho da câmara externa

L1200 X A2000 X P1000MM;

15

Material da câmara externa

Tratamento de pintura em aço laminado a frio

Principais parâmetros técnicos do sistema de teste de força

1

Faixa de força

1kg-200kg

2

Unidade

Kg/N/Lb

3

Curso de esmagamento

0~300MM

4

Precisão de exibição de força

1N

5

Resolução

1/10.000

6

Precisão de força

 ≤0.5%

7

Precisão de exibição de velocidade

1mm

8

Tipo de acionamento

Acionamento por motor servo

9

Velocidade de esmagamento

A velocidade de esmagamento é ajustável. A velocidade do primeiro ponto de contato durante o

esmagamento pode ser definida para 1,5 cm/s; a faixa de velocidade do processo de teste é de 0,01 a 900 MM/MIN (ajustável, 0,1 a 1,5 CM/S)

10

Tamanho da cabeça de esmagamento

10*10*5mm ou 10*10*2mm

11

Material da cabeça de esmagamento

Uma peça de borracha nitrílica (NBR, lado 10mm, espessura 2mm) e

acrílico (acrílico, lado 5mm, espessura 2mm)

12

Material da bancada de esmagamento

Placa de liga de alumínio ou placa de aço inoxidável 316, resistente à corrosão

13

Tamanho de bateria adequado

300 X 300 X 300mm(LXPXA)

14

Janela de visualização

Vidro à prova de explosão de 300 X 300mm

15

Saída de suprimento de ar

Existem duas aberturas de suprimento de ar no lado esquerdo da caixa.

16

Iluminação

Há uma lâmpada de iluminação dentro da caixa, que pode iluminar todo o espaço de teste

17

Faixa de coleta de tensão

0-100V, frequência de aquisição 100HZ/segundo

18

Resolução de tensão

0.1mv

19

Frequência de aquisição de tensão

100/s

20

Faixa de deformação

0-300MM

21

Plano de teste máx.

300X300MM

22

Fonte de alimentação

220V 50HZ

23

Potência

2.0KW

24

Peso da máquina

Aproximadamente 350KG
