IEC 61851-23 Ed.2 Equipamento de Teste de Alívio de Tensão da Ancoragem do Conjunto do Cabo do Lado B do EVSE

IEC 61851-23 Ed.2 Equipamento de Teste de Alívio de Tensão da Ancoragem do Conjunto do Cabo do Lado B do EVSE

Nome da marca:	Sinuo
Número do modelo:	SNQC1007B
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	20 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Torque Aplicar:

Conheça 0,6n • m, 0,7n • m, 1,4n • m, 2,7n • m, 5,4n • m, 11.0n • m, 16,3n • m especificações ， real

Puxar aplique:

Conheça 160n, 200n, 240n, 250n, 500n Especificações, realizadas pela superposição de pesos

Frequência de tração:

1 hora/s

Roda de torque:

R100mm (° 200mm) ± 0,5 mm

Torque o tempo de aplicação:

0-99H59M59S

Puxe ciclos:

1-999999 Ciclos

Proteção de falha de energia:

Com função de memória de armazenamento de dados Power-Off

Modo de operação de controle:

Controle automático do PLC, operação da tela de toque

Detalhes da embalagem:

Caixa de madeira compensada

Habilidade da fonte:

20 conjuntos/mês

Destacar:

Equipamento de Teste de Alívio de Tensão de Ancoragem

Equipamento de Teste EVSE IEC 61851-23

Descrição do produto

IEC 61851-23 Ed.2 EVSE Equipamento de ensaio de alívio de tensão de fixação do conjunto de cabos do lado B

IEC 61851-23 Sistema de ensaio de fixação de cabos para estações de carregamento de veículos elétricos EVSE Equipamento de ensaio de puxação e torque de cabos

Normas de conformidade

Projetado e fabricado em conformidade com a norma IEC 61851-23:2023, secção 11.6.102 e Figura 110, Figura 111 e Quadro 114.

Visão geral do produto

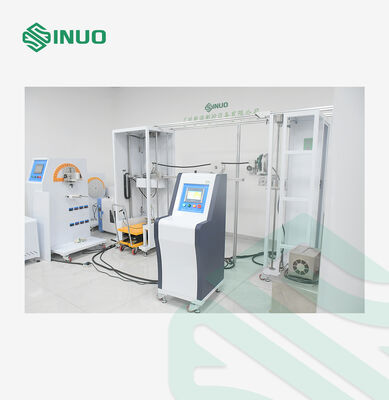

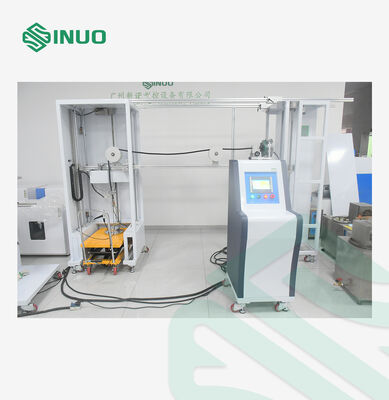

The Cable Anchorage Pull Force and Torque Test Apparatus (Model SNQC1007B) is a high-precision testing system designed for EVSE manufacturers and accredited laboratories requiring reliable and repeatable compliance verificationDesenvolvido em estrita conformidade com a IEC 61851-23:2023, Cláusula 11.6.102, the system is used to assess whether EV AC/DC charging station cable assemblies and anchorage structures can withstand the specified tensile forces and torque without exceeding the allowable displacement limits.

O SNQC1007B possui controle inteligente baseado em PLC, aplicação de força por motor e carga de peso de precisão, garantindo força de saída estável, medição precisa,e excelente repetibilidade dos ensaiosOs parâmetros de ensaio podem ser configurados de forma flexível para acomodar diferentes tamanhos de cabo e requisitos de ensaio.Uma estrutura mecânica robusta combinada com uma interface intuitiva touch-screen homem-máquina permite uma operação eficiente e fácil de usar, mesmo para utilizadores recém-iniciados.

Simulando com precisão as tensões reais de puxagem e torção aplicadas aos cabos de carregamento durante o uso normal,Este aparelho ajuda os fabricantes a verificar o cumprimento dos rigorosos requisitos internacionais de segurançaApoia o desenvolvimento de infraestruturas de carregamento de veículos elétricos mais seguras, confiáveis e totalmente conformes, reduzindo simultaneamente os riscos de certificação e melhorando a eficiência dos testes.

Especificações técnicas

Conteúdo do ensaio	Estação de carregamento de veículos elétricos (EV)
Esquema da estrutura do equipamento
Modo de operação de controlo	Controle automático por PLC, funcionamento por ecrã táctil
Aplicação de binário	Compete às especificações de 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, obtida por sobreposição de pesos
Modo de Acionamento	Eletrodomésticos
Aplicação da força de tração	Cumprem as especificações 160N, 200N, 240N, 250N, 500N, realizadas por sobreposição de pesos
Ciclos de puxa	1-999999 ciclos, pode ser pré-definido, padrão é 100±1 ciclos

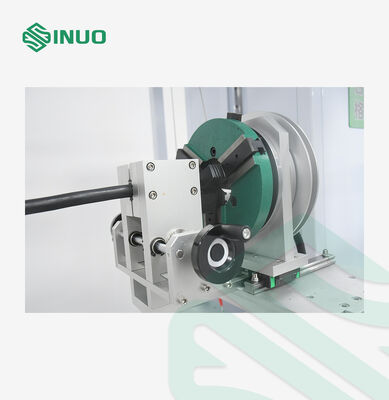

Rodas de binário	R100mm(Ф200mm) ±0,5mm
Frequência de tração	1 vez/s, o tempo de tração real é detectado por sinal elétrico
Instalação	Grampos universais, um conjunto
Tempo de aplicação do binário	0-99H59M59S, pode ser pré-definido
Proteção contra falhas de alimentação	Com função de memória de armazenamento de dados desligada
Configuração adicional	O equipamento possui uma altura de fixação ajustável que varia entre 500 e 1200 mm (ou seja, a posição da tomada do cabo),permitindo-lhe satisfazer os requisitos de ensaio de estações de carregamento com diferentes posições de tomada dos cabos.
Tabela de selecção de correlação de peso

Detalhes do produto
