IEC 60529 Equipamento de Teste de Chuva por Tubo Oscilante IPX3 IPX4 IPX5 IPX6

IEC 60529 Equipamento de Teste de Chuva por Tubo Oscilante IPX3 IPX4 IPX5 IPX6

Nome da marca:	Sinuo
Número do modelo:	SN4416-1400
MOQ:	1
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Câmara exterior:

L1880*W4200*H2200mm

Câmara interna:

L1400*W1400*H1400mm

Velocidade da placa giratória:

1 - 5 r/min (regulado)

Diâmetro da plataforma giratória:

￠200mm e 600mm

Abertura do Jato do Bico IPX5:

6,3 mm

IPX6 Abertura do jato do bico:

12,5 mm

Jato de água IPX5:

12.5±0.625

Fluxo de jato IPX6:

100 ± 5 L/min

Detalhes da embalagem:

Embalagem de exportação

Habilidade da fonte:

10 conjuntos por mês

Destacar:

Equipamento de ensaio de pulverização de chuva IPX3 IPX4

Equipamento de ensaio de pulverização de chuva em tubos oscilantes

Equipamento de ensaio de pulverização de chuva IPX5 IPX6

Descrição do produto

IEC 60529 Equipamento de ensaio de pulverização de chuva em tubos oscilantes IPX3 IPX4 IPX5 IPX6

Normas e cláusulas cumpridas

Conforme a norma IEC60529:1989 +A1:1999 +A2:2013Teste IPX3, IPX4, IPX5, IPX6, figuras 4 e 6.

Visão geral do produto

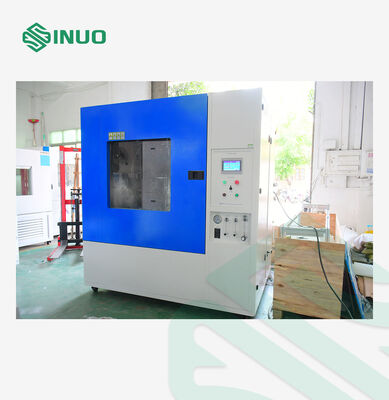

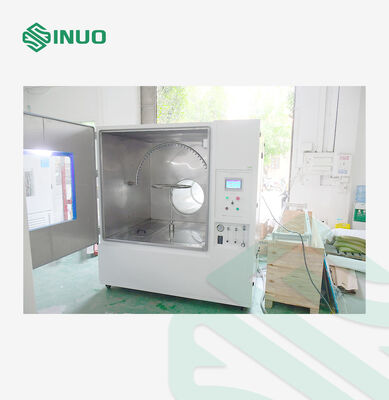

A câmara de ensaio para chuva de tubos oscilantes é concebida para avaliar com precisão o desempenho dos produtos em matéria de protecção contra a penetração de água em condições IPX3, IPX4, IPX5 e IPX6.Simulando chuvas naturais e ambientes de pulverização de água poderosos, fornece uma solução de ensaio fiável e repetível para avaliar a durabilidade e a segurança dos gabinetes expostos à água.

Esta câmara é amplamente utilizada para iluminação exterior, aparelhos domésticos, componentes automotivos e gabinetes elétricos, e ajuda os fabricantes a identificar riscos potenciais, como corrosão,Deformação e avaria elétrica causada pela penetração de água. Compatível com os padrões internacionais de código de propriedade intelectual, suporta a validação do projeto do produto, o controlo de qualidade e os testes de certificação,assegurar que os produtos cumprem os requisitos globais de impermeabilidade antes da sua colocação no mercado.

Parâmetros técnicos

Parâmetros básicos
Tamanho da câmara interna	L1400W1400H1400mm
Tamanho da câmara externa	L1880W4200H2200mm
Dimensões autorizadas dos produtos	Comprimento e largura ≤ 1000 mm, altura ≤ 100 mm
Diâmetro da plataforma giratória	¢ 200 mm e 600 mm
Portão de carga máxima do giroscópio	≤ 20 kg
Tempo de ensaio	0-999 min
Método de ajuste de fluxo	Ajustar manualmente o caudal ajustando o medidor de caudal no painel
Método de rotação da plataforma giratória	Sempre positivo / positivo e negativo alternativo
Velocidade do tocadiscos	1-5r/min (regulado)
Fornecimento de energia para a amostra	Configurado com uma tomada à prova d'água no interior da câmara para que o cliente possa alimentar a amostra durante o ensaio
Fornecimento de água para ensaio	Com um reservatório de água de cerca de 90 litros, a água pode ser reciclada
Peso total	Aproximadamente 450 kg.
Localização do local exigida	4.4m ((D) * 2,2m ((W) * 2,4m ((H)

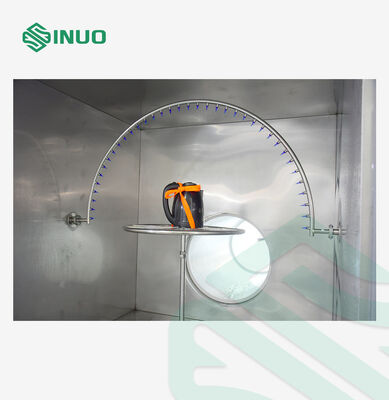

IPX34 Parâmetros dos tubos oscilantes
Tubos de oscilação	R200 mm e R400 mm e R600 mm
Espaçamento da abertura de pulverização	50 mm
Distância entre amostras de bocal	Dentro de 200 mm
Ângulo entre dois buracos	120° ((IP3) 180° ((IP4)
Pressão de pulverização	80-150Kpa
Furo de agulha	φ0,4 mm
Velocidade de oscilação	IPX3: 15 vezes/min; IPX4: 5 vezes/min
Fluxo de água de cada buraco	00,07 L/min + 5%
Ângulo de balanço do tubo oscilante	± 60° (IPX3), Aproximadamente ± 160° ((IPX4) (Nota: o padrão exige IPX3:120°; IPX4: quase 360°, mas devido à existência de uma plataforma giratória sob o tubo oscilante durante o ensaio, não é possível atingir 360° durante o ensaio real, se não houver uma plataforma giratória,então 360° podem ser alcançados)
