Testador de Dobramento do Conector de Carregamento EV Testador de Resistência Mecânica da Interface de Carregamento

Testador de Dobramento do Conector de Carregamento EV Testador de Resistência Mecânica da Interface de Carregamento

Nome da marca:	Sinuo
Número do modelo:	SNQC1009-3
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	1 grupo/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Método de controle:

Controle PLC, operação de tela sensível ao toque

Padrão Aplicado:

IEC 62196-1, cláusula 7,11 e etc.

Modo de direção:

Servo motor

Estações de teste:

3 estações

Ângulo de flexão:

0-360° pode ser ajustado

Taxa de dobra:

0-60 vezes/minuto, podem ser pré-ajustadas

Peso da carga:

20N, 25N, 50N, 75N, 100N

Épocas de dobra:

0~999999 pode ser predefinido

Detalhes da embalagem:

caixa de madeira compensada

Habilidade da fonte:

1 grupo/mês

Destacar:

Testador de dobramento do conector de carregamento EV

Testador de resistência da interface de carregamento

Equipamento de teste mecânico do conector EV

Descrição do produto

Testador de Resistência Mecânica de Dobramento do Conector de Carregamento EV

Normas e Cláusulas Atendidas

IEC 62196-1:2014 "Plugues, tomadas, acopladores de veículos e entradas de veículos – Carregamento condutivo de veículos elétricos – Parte 1: Carregamento de veículos elétricos até 250A a.c. e 400A d.c." cláusula 7.11 e cláusula 7.15

IEC 60309-1:2012 "Plugues, tomadas e acopladores para fins industriais – Parte 1: Requisitos gerais" cláusula 24.4

Visão Geral do Equipamento

Este Equipamento de Teste de Resistência Mecânica de Dobramento é projetado para avaliar a durabilidade e a confiabilidade mecânica das interfaces de carregamento de veículos elétricos, plugues industriais, tomadas e acopladores. Ele testa especificamente o desempenho de dobramento do cabo de conexão de energia flexível, conforme exigido na seção de "resistência mecânica" das normas relevantes.

Acionado por um servomotor de alta precisão, o sistema opera uma plataforma giratória que balança a amostra de teste para a esquerda e para a direita, parando automaticamente quando o número predefinido de ciclos é concluído. A fixação adota uma placa de montagem de alumínio e é projetada para alinhar o eixo de balanço com o ponto de entrada do cabo da amostra, garantindo um deslocamento lateral mínimo e resultados de teste mais precisos.

Com uma fonte de alimentação AC220V estável e uma estrutura durável, esta máquina oferece desempenho confiável para laboratórios, fabricantes de equipamentos de carregamento de veículos elétricos e agências de inspeção de qualidade. Sua pegada compacta, construção robusta e operação amigável o tornam uma ferramenta essencial para testes de resistência mecânica de componentes de conexão de energia.

Parâmetros Técnicos

Estações de teste	3 estações
Julgamento do teste	Julgamento pelo sinal dado se a corrente está conduzindo ou não
Método de controle elétrico	Controle integrado inteligente PLC, operação de interface de toque homem-máquina de 7 polegadas
Modo de acionamento	Acionamento por servomotor
Método de fixação da amostra	Fixação mecânica, posição do ponto de fixação ajustável
Peso da carga	20N, 25N, 50N, 75N, 100N
Tempos de dobramento	0~999999 pode ser predefinido, o padrão é 20000 vezes
Ângulo de dobramento	0-360° pode ser ajustado arbitrariamente (padrão ±45°)
Potência da carga	Externo, armário de carga opcional com tensão ajustável entre condutores de 0-250V e corrente ajustável de AC0-400A
Taxa de dobramento	0-60 vezes/min, pode ser predefinido

Detalhes

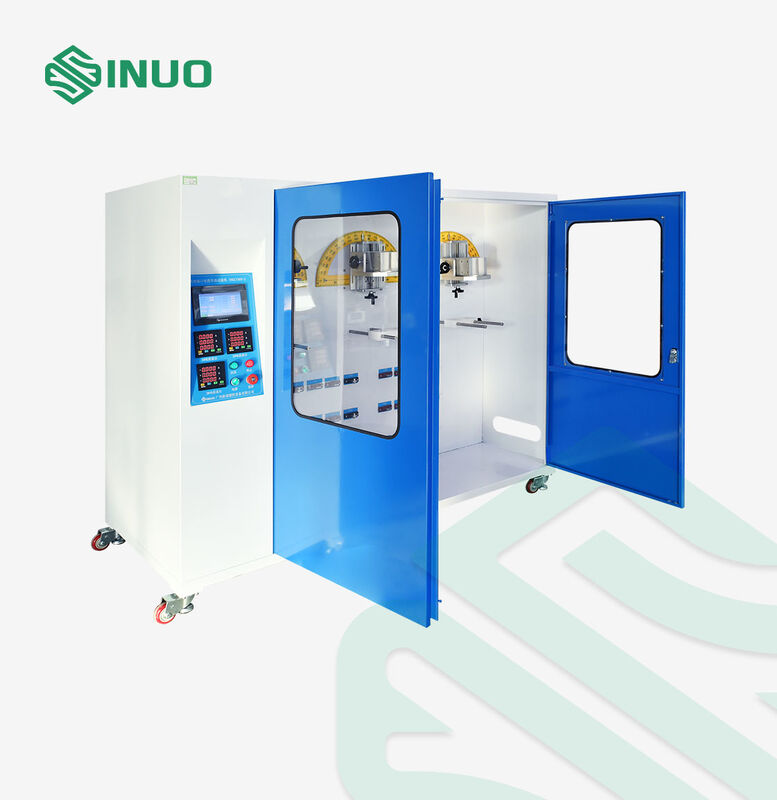

Testador de Dobramento do Conector de Carregamento EV Testador de Resistência Mecânica da Interface de Carregamento 0

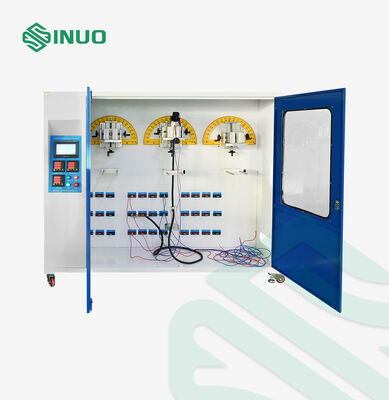

Testador de Dobramento do Conector de Carregamento EV Testador de Resistência Mecânica da Interface de Carregamento 1
