Sistema de ensaio de pulverização de água com bocal de jato de um componente automóvel IPX3·IPX6

Sistema de ensaio de pulverização de água com bocal de jato de um componente automóvel IPX3·IPX6

Nome da marca:	Sinuo
Número do modelo:	SN4416-1400
MOQ:	1
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Câmara exterior:

L1880*W4200*H2200mm

Câmara interna:

L1400*W1400*H1400mm

Velocidade da placa giratória:

1 - 5 r/min (regulado)

Diâmetro da plataforma giratória:

￠200mm e 600mm

Rolamento de carga máxima da plataforma giratória:

≤20kg

Distância entre a amostra do bico:

Dentro de 200mm

Pulverize o afastamento da abertura:

50mm

Ângulo entre dois furos:

120°(IP3) 180°(IP4)

Detalhes da embalagem:

Embalagem de exportação

Habilidade da fonte:

10 conjuntos por mês

Destacar:

Teste de pulverização de água para automóveis IPX3

Sistema de ensaio de bico de jato IPX6

Teste de penetração de água de componentes automotivos

Descrição do produto

Sistema de ensaio de pulverização de água com bocal de jato de um componente automóvel IPX3·IPX6

Normas e cláusulas cumpridas

Conforme a norma IEC60529:1989 +A1:1999 +A2:2013Teste IPX3, IPX4, IPX5, IPX6, figuras 4 e 6.

Visão geral do produto

The IPX3–IPX6 Oscillating Tube and Jet Nozzle Waterproof Test Chamber is a high-precision environmental testing system designed to evaluate the water ingress protection performance of electrical and electronic productsEm conformidade com a IEC 60529 (Código IP),Este equipamento simula com precisão condições de chuva e jato de água poderosos para verificar se os produtos cumprem as classificações impermeáveis necessárias.

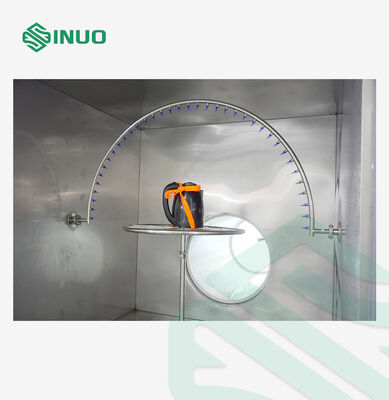

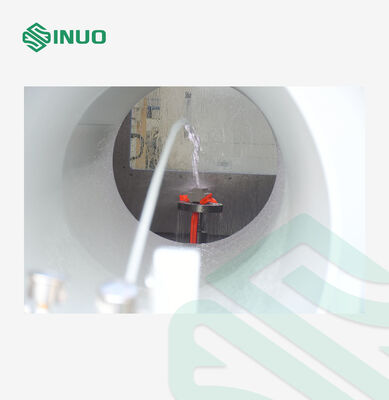

A câmara está equipada com tubos oscilantes para testes IPX3 e IPX4 e bicos de jato dedicados para testes IPX5 e IPX6, garantindo cobertura completa de condições padrão de spray de água.Um sistema de abastecimento de água estável., controlled spray angle, adjustable flow rate, and rotating turntable guarantee uniform and repeatable testing results. (Ángulo de pulverização controlado, taxa de fluxo ajustável, e tocadiscos rotativos garantem resultados de teste uniformes e repetíveis.)

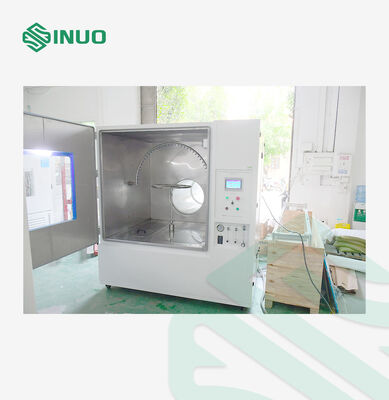

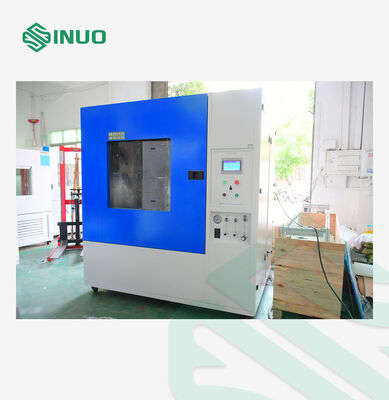

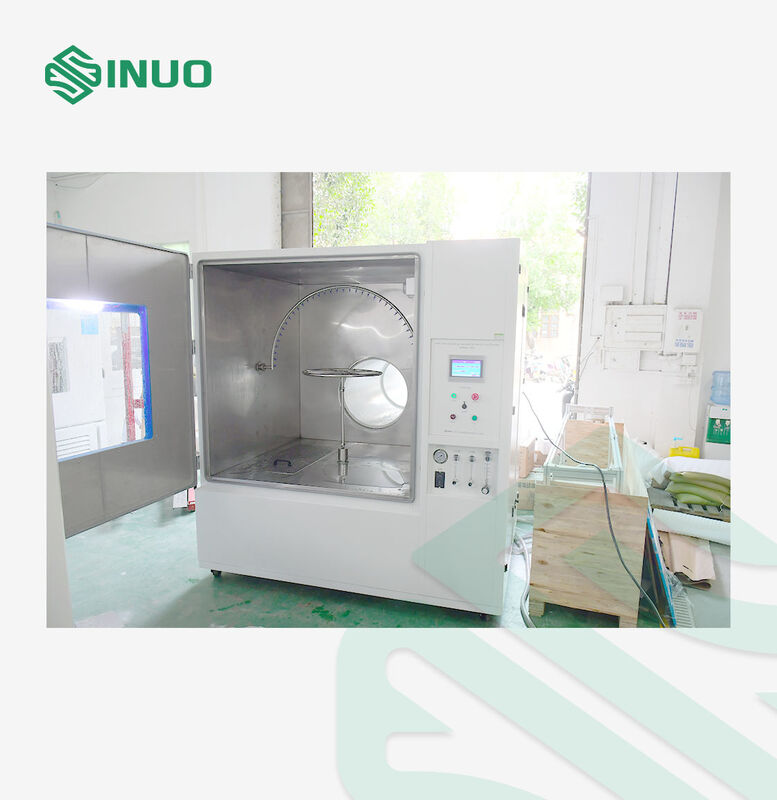

Construído com uma robusta caixa exterior de aço pintado e uma câmara interna de aço inoxidável SUS304, o sistema oferece excelente resistência à corrosão e durabilidade a longo prazo.Uma grande janela de observação transparente e iluminação LED integrada permitem monitoramento em tempo real de todo o processo de teste..

Esta câmara de teste é amplamente usada para iluminação exterior, aparelhos domésticos, componentes automotivos, armários elétricos, e outros produtos eletrônicos e elétricos.Servindo como uma ferramenta essencial para validação de design de produto, inspeção de qualidade, testes de certificação e aceitação de fábrica.

By accurately assessing waterproof performance under simulated natural rain and water jet environments, the IPX3® IPX6 Waterproof Test Chamber helps manufacturers improve product reliability, ajudando os fabricantes a melhorar a confiabilidade do produto, ajudando-os a melhorar a sua qualidade de vida, e ajudando-os a melhorar a sua qualidade de vida.Assegurar a conformidade com as normas internacionais, e reduzir riscos de falha de campo.

Parâmetros técnicos

Condições de utilização	As seguintes condições são garantidas pelo utilizador e a ligação correspondente é concluída.
Utilização do espaço	O chão é nivelado, a drenagem é suave, o chão e as paredes são impermeáveis, Capacidade de suporte do solo não inferior a 200 kg/m2 Bem ventilado Não há vibrações fortes ao redor do dispositivo Não há campo eletromagnético forte ao redor do dispositivo. Sem substâncias inflamáveis, explosivas, corrosivas e poeira em torno do equipamento Deve deixar-se um espaço apropriado para utilização e manutenção ao redor do equipamento: Lado traseiro, lado esquerdo e direito, parte superior do equipamento: 800 mm; lado dianteiro do equipamento: 1400 mm
Condições ambientais	Temperatura:5°C-35°C Humidade relativa: ≤ 85% Pressão atmosférica: 86 kPa106 kPa
Condições de alimentação
Voltagem, Frequência	AC400V; 50Hz; três-fase quatro-wire + protective ground wire
Potência	5.0kW
Resistência de aterragem protetora	A resistência de aterragem do fio de aterragem de protecção é inferior a 4Ω
Interruptor de alimentação	1O utilizador deve configurar o interruptor de ar de protecção contra fugas da capacidade correspondente para o equipamento no local de instalação,e o interruptor deve ser utilizado independentemente do dispositivo. 2É proibido usar o interruptor da faca ou a tomada de energia. 3O interruptor de ar de protecção contra fugas não deve estar a mais de 2 metros do equipamento.
Fonte de água	1O utilizador é obrigado a configurar a fonte de água para o equipamento no local de instalação, a pressão da água não é inferior a 0,2 MPa, e a torneira de 4 pontos é instalada. 2A posição da torneira não deve ser superior a 2 metros de distância do equipamento. 3O tubo de água é tipo DN15, se o conector de abastecimento de água do cliente for de tipo diferente, o cliente precisa preparar um adaptador.

Parâmetros básicos
Dimensões autorizadas dos produtos	Comprimento e largura ≤ 1000 mm, altura ≤ 100 mm
Tamanho da câmara externa	L1880W4200H2200mm
Tamanho da câmara interna	L1400W1400H1400mm
Velocidade do tocadiscos	1-5r/min (regulado)
Diâmetro da plataforma giratória	¢ 200 mm e 600 mm
Método de rotação da plataforma giratória	Sempre positivo / positivo e negativo alternativo
Portão de carga máxima do giroscópio	≤ 20 kg
Tempo de ensaio	0-999 min
Método de ajuste de fluxo	Ajustar manualmente o caudal ajustando o medidor de caudal no painel

Fornecimento de energia para a amostra	Configurado com uma tomada à prova d'água no interior da câmara para que o cliente possa alimentar a amostra durante o ensaio
Fornecimento de água para ensaio	Com um reservatório de água de cerca de 90 litros, a água pode ser reciclada
Peso total	Aproximadamente 450 kg.
Localização do local exigida	4.4m ((D) * 2,2m ((W) * 2,4m ((H)
IPX34 Parâmetros dos tubos oscilantes
Tubos de oscilação	R200 mm e R400 mm e R600 mm
Distância entre amostras de bocal	Dentro de 200 mm
Espaçamento da abertura de pulverização	50 mm
Ângulo de balanço do tubo oscilante	± 60° (IPX3), Aproximadamente ± 160° ((IPX4) (Nota: o padrão exige IPX3:120°; IPX4: quase 360°, mas devido à existência de uma plataforma giratória sob um tubo oscilante durante o ensaio, 360° não podem ser alcançados durante o ensaio real, se não houver uma plataforma giratória,então 360° podem ser alcançados)
Ângulo entre dois buracos	120° ((IP3) 180° ((IP4)
Furo de agulha	φ0,4 mm
Velocidade de oscilação	IPX3: 15 vezes/min; IPX4: 5 vezes/min
Fluxo de água de cada buraco	00,07 L/min + 5%
Pressão de pulverização	80-150Kpa

Detalhes
