300kN Crush & Nail Penetration Tester Bateria câmara de teste de segurança

300kN Crush & Nail Penetration Tester Bateria câmara de teste de segurança

Nome da marca:	Sinuo
Número do modelo:	SN554B-30T
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	1 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Tamanho da bateria:

300*300*250mm

Peso da bateria:

18kg-30kg

Espaço de teste:

1000 × 1000 × 1000 mm ((W*D*H)

Dimensões do equipamento:

1200×1500×1850mm

Velocidade da acupuntura de esmagamento:

0,1-83 mm/s (ajustável)

Estrutura do equipamento:

Estrutura tipo caixa

Faixa de pressão:

1~300kN

Deslocamento:

0 ̊ 300 mm

Detalhes da embalagem:

Outro

Habilidade da fonte:

1 conjuntos/mês

Destacar:

Teste de esmagamento da bateria de 300 kN

Câmara de penetração de unhas da bateria EV

Equipamento de teste de segurança de baterias

Descrição do produto

300kN Crush & Nail Penetration Tester Bateria câmara de teste de segurança

Normas e cláusulas cumpridas

Conforme a norma SAE J2464 (Cláusula 4.3.3.1Teste de penetração; cláusula 4.3.6.1: Teste de esmagamento), AIS 038 teste de esmagamento na página n.o 79 de 106 cl.n.o 3.2, Teste de penetração das unhas na página n.o 101 da secção 106 do artigo 3.o3.2 (a), IEC62133-2012, IS0 12405-4:2018, etc.

Visão geral dos equipamentos

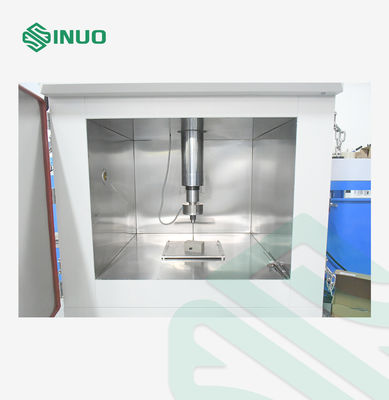

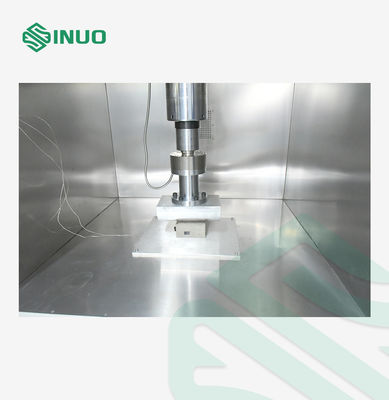

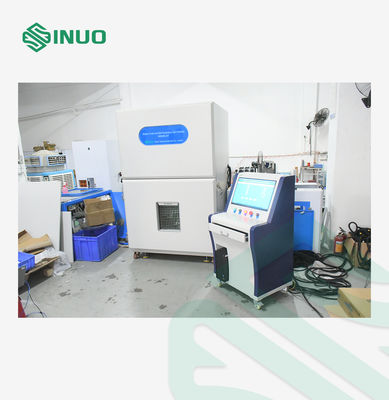

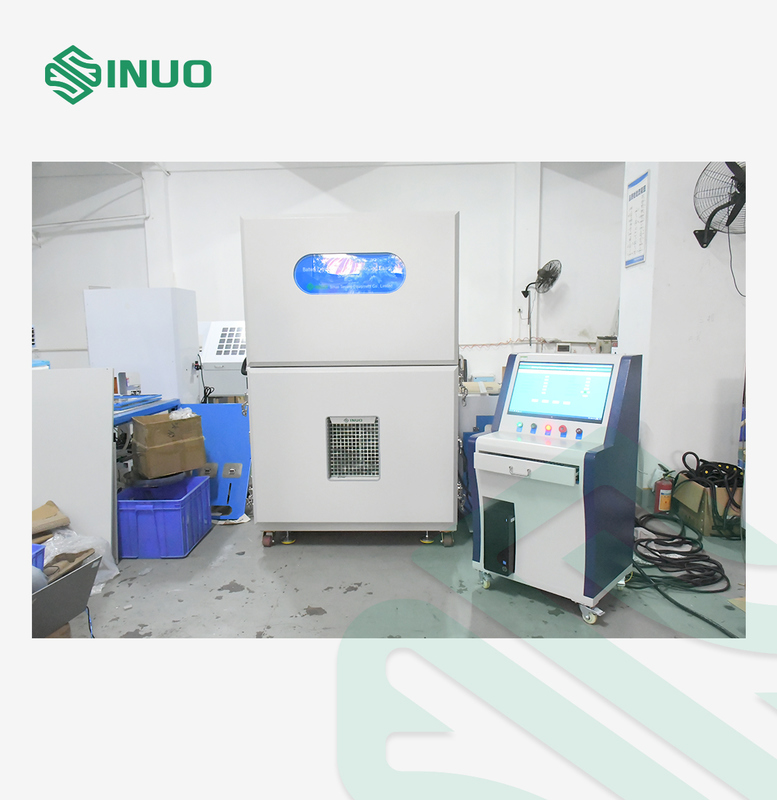

A câmara de ensaio de esmagamento e penetração de unhas é um sistema de ensaio de segurança de alta precisão concebido para células individuais e módulos de bateria de potência.Este teste avançado avalia com precisão a segurança da bateria em condições extremas., incluindo cenários de esmagamento, deformação e curto-circuito.

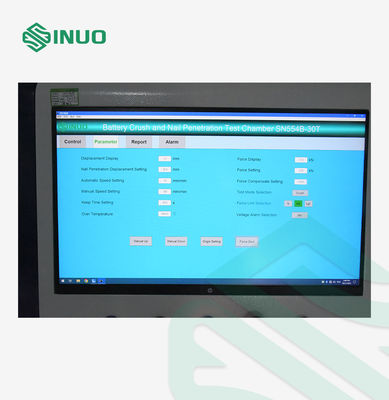

Equipado com controlo em tempo real da tensão, força, deslocamento e velocidade, o sistema garante um controlo preciso durante todo o ensaio.O software intuitivo permite definir as condições de teste com base na pressão, deformação ou voltagem independentemente ou em combinação e para automaticamente o ensaio quando qualquer condição for cumprida.

A placa-mãe de controle dedicada registra todos os dados críticos e comunica instantaneamente com o computador, permitindo fácil rastreamento de dados, comparação e geração de relatórios.Ideal para fabricantes de baterias e laboratórios de I&D, este verificador garante a conformidade com as normas internacionais de segurança, proporcionando resultados fiáveis e repetíveis.

Parâmetros técnicos

Tamanho da célula da bateria do utilizador	Tamanho máximo (longo x largura x altura): 300300250 mm, peso: 18 kg-30 kg
Espaço de ensaio	1000 × 1000 × 1000 mm (largura, profundidade e altura)
Potência	25 kW
Dimensões	1200×1500×1850 mm (largura, profundidade e altura, dependendo do projecto real)
Peso (aprox.)	800 kg
Portão de escape de fumo	Portão de escape de fumaça é de 100 mm de diâmetro
Furo de ensaio	Um buraco de 50 mm é aberto em cada lado
Intervalo de pressão	1 ̊300 kN, alcance máximo do sensor 306 kN
Método de accionamento	Servo motor + motor elétrico do cilindro
Resolução da pressão	0.01kN
Precisão da pressão	± 1%FS
Tempo de retenção da pressão	0~99min59s, pode ser definido
Velocidade da acupuntura de esmagamento	0.1-83 mm/s (regulado)
Precisão da velocidade	0.1mm/s~5mm/s, precisão ±0,05mm/s; 5mm/s~83mm/s, precisão ±0,1mm/s
Resolução da velocidade	≤ 0,01 mm/s
Deslocamento	0 ̊ 300 mm
Precisão do deslocamento	± 0,1 mm
Agulha de aço	1) Especificações: Φ3mm, Φ4mm, Φ5mm, Φ6mm, Φ8mm, Φ20mm 2) Comprimento: L=200 mm 3) Material: Tratamento térmico do aço 4) Ângulo: 45°~60° 5) Quantidade: 2 unidades
Conversão de unidades	Kgf, N, kN
Cabeça esmagada	1, R75250 mm semicilindro, fácil de desmontar. 2, 2R75250 mm semicilindro, fácil de desmontar.
Cabeça de esmagamento plana	Com uma cabeça de esmagamento plana 1Cabeça de trituração de semicilindro: raio 100 mm, isto é, R100 mm * 250 mm. (Customizar de acordo com as exigências do cliente) 2- Cabeça de esmagamento.
Direcção da agulha de esmagamento	Esmagamento e acupuntura de cima para baixo
Demonstração de força	Exibição de computador
Resolução do sensor	1/10000
Sistema de aquisição de temperatura	Frequência de aquisição de temperatura: 100 ms
	Intervalo de aquisição de temperatura 0+1000°C
	Resolução de temperatura: 0,1°C
	Canal de aquisição de temperatura: 2 canais
	Precisão de medição da temperatura: ±0,5°C
Sistema de aquisição de tensão	Frequência de amostragem da tensão: 100 ms
	Precisão de aquisição de tensão: ≤ ± 0,5%FS
	Resolução: 10 mV
	Intervalo de aquisição de tensão: 0~100V
	Canal de aquisição de tensão: 1 canal
Comprimento da linha de amostragem	2 m
Frequência de aquisição	≥ 50 Hz
Condição de corte	A pressão, a tensão e a deformação podem ser definidas separadamente e monitorizadas simultaneamente.
Estrutura do equipamento	Estrutura tipo caixa
Fornecimento de energia	380 V
Método de controlo	Controle remoto por computador, distância ≥ 10 m
