Aparelho de Teste de Força de Tração e Torque da Ancoragem do Cabo EVSE IEC 61851-23

Aparelho de Teste de Força de Tração e Torque da Ancoragem do Cabo EVSE IEC 61851-23

Nome da marca:	Sinuo
Número do modelo:	SNQC1007B
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T.
Capacidade de abastecimento:	20 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

Calibration Certificate (Cost Additional)

Torque Aplicar:

Conheça 0,6n • m, 0,7n • m, 1,4n • m, 2,7n • m, 5,4n • m, 11.0n • m, 16,3n • m especificações ， real

Puxar aplique:

Conheça 160n, 200n, 240n, 250n, 500n Especificações, realizadas pela superposição de pesos

Frequência de tração:

1 hora/s

Roda de torque:

R100mm (° 200mm) ± 0,5 mm

Torque o tempo de aplicação:

0-99H59M59S

Puxe ciclos:

1-999999 Ciclos

Proteção de falha de energia:

Com função de memória de armazenamento de dados Power-Off

Modo de operação de controle:

Controle automático do PLC, operação da tela de toque

Detalhes da embalagem:

Caixa de madeira compensada

Habilidade da fonte:

20 conjuntos/mês

Destacar:

EVSE cable anchorage test apparatus

IEC 61851-23 torque tester

EVSE pull force testing equipment

Descrição do produto

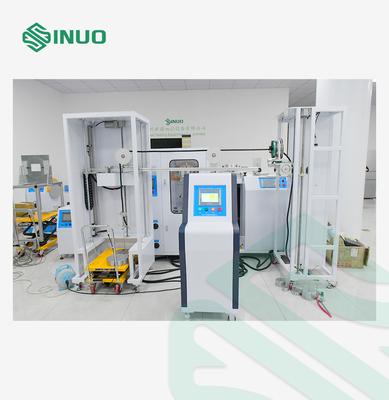

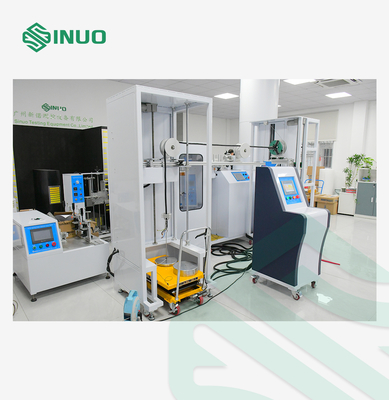

Aparelho de Teste de Força de Tração e Torque da Ancoragem do Cabo EVSE IEC 61851-23

Padrões e Cláusulas Cumpridas

É projetado e fabricado de acordo com a cláusula 11.6.102 e as Figuras 110, 111 e Tabela 114 da IEC 61851-23:2023.

Visão geral do produtoO Aparelho de Teste de Força de Tração e Torque da Ancoragem do Cabo (Modelo SNQC1007B) é uma solução de teste profissional projetada em estrita conformidade com a cláusula 11.6.102 da IEC 61851-23:2023. Ele é desenvolvido especificamente para estações de carregamento CA e CC de veículos elétricos (VE), garantindo que a ancoragem do cabo flexível ou o dispositivo de fixação do cabo possa suportar forças de tração e torque especificadas sem exceder os limites de deslocamento.

Este aparelho combina controle PLC, acionamento por motor e sistemas de peso de precisão para fornecer resultados de teste altamente precisos e repetíveis. Com parâmetros de teste personalizáveis, estrutura robusta e operação com tela sensível ao toque amigável, é uma ferramenta essencial para fabricantes, laboratórios e órgãos de certificação envolvidos em testes de conformidade EVSE.

Ao simular condições reais de força de tração e torque, o SNQC1007B garante o desempenho seguro, confiável e em conformidade com os padrões dos cabos da estação de carregamento de veículos elétricos.

Parâmetro Técnico

Item

Especificação	Conteúdo do Teste
Testes de Tração e Torque do Cabo da Estação de Carregamento de VE	Controle e Operação
Controle automático PLC, interface com tela sensível ao toque	Modo de Acionamento
Elétrico	Níveis de Força de Tração
160N, 200N, 240N, 250N, 500N (via pesos)	Níveis de Torque
0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m (via pesos)	Roda de Torque

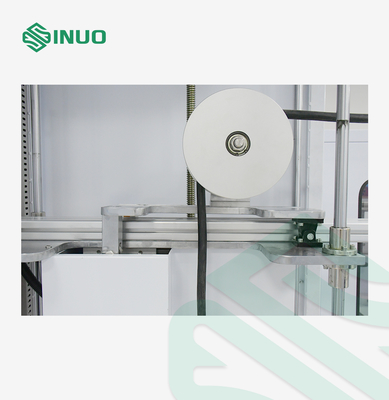

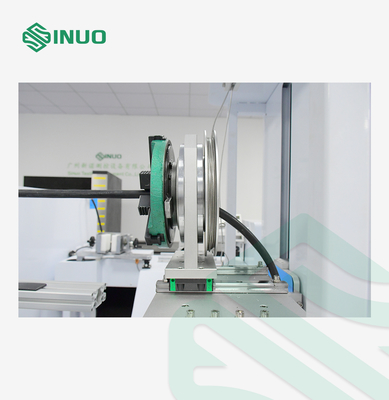

R100 mm (Ø200 mm) ±0,5 mm	Frequência de Tração
1 puxão/s (detectado por sinal elétrico)	Ciclos de Tração
1–999.999 (predefinido, padrão 100±1 ciclos)	Tempo de Aplicação do Torque
0–99 horas 59 minutos 59 segundos (predefinido)	Proteção contra Falha de Energia
Função de memória de armazenamento de dados	Fixação
Braçadeira universal (1 conjunto incluído)	Ajuste de Altura da Fixação
500–1200 mm	Fonte de Alimentação
AC220V ±10%, 50–60Hz, 1kW	Dimensões
Aprox. L4000 × P600 × A1850 mm	Peso
Aprox. 300 kg	Ambiente de Trabalho
Temperatura 0–40℃; Umidade 30%–90%	Detalhes
