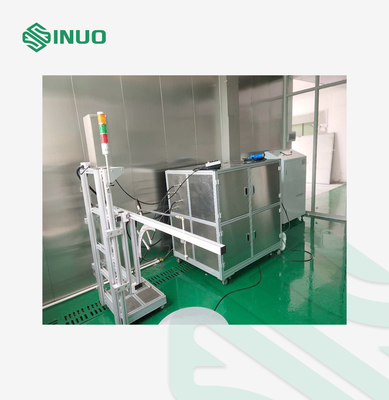

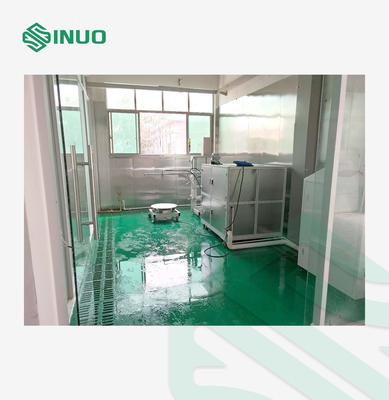

Sistema de Teste à Prova d'Água IPX9K Aberto para Automotivo e Eletrônicos

Sistema de Teste à Prova d'Água IPX9K Aberto para Automotivo e Eletrônicos

Nome da marca: Sinuo
Número do modelo: SN4412-P12
MOQ: 1
preço: Customized
Condições de pagamento: T/T.
Capacidade de abastecimento: 1 conjuntos/mês
Informações pormenorizadas
Lugar de origem:
CHINA
Certificação:
Calibration Certificate (Cost Additional)
Distância do bocal:
150-200mm
Pressão da água:
8-10Mpa
Taxa de fluxo:
15L±1/min
Tubos hidráulicos:
3 m de comprimento
Peso máximo da amostra:
≥ 80 kg
Temperatura da água:
80°C ± 5°C
Aberturas dos bicos:
2.34*1.33mm (oval)
Sistema de volante:
L1500x W1500xH500mm
Detalhes da embalagem:
Outro
Habilidade da fonte:
1 conjuntos/mês
Destacar:

IPX9K waterproof testing system

,

open-type water ingress tester

,

automotive waterproof testing equipment

Descrição do produto




Sistema de ensaio de impermeabilidade IPX9K de tipo aberto para automóveis e eletrónica



Normas e cláusulas cumpridas




Este equipamento cumpre as normas IEC60529, DIN40050-9, ISO20653 e outras normas.

A função de ensaio (IPX9K) é utilizada para a inspecção de produtos elétricos com nível de proteção do gabinete IEC (testes reforçados com código de suplemento IP).É fabricado de acordo com as especificações pertinentes da norma DIN40050.- Não.



Visão geral dos equipamentos




Os principais exemplares deste equipamento: automóveis de passageiros, autocarros, veículos de transporte público, lâmpadas, motocicletas e outros veículos e suas partes.

Este equipamento pode simular as condições do processo de limpeza da limpeza a jato de vapor/alta pressão para testar as propriedades físicas e outras propriedades conexas das amostras.

Após o teste, pode ser julgado se o desempenho do produto atende aos requisitos.

Este equipamento cumpre as normas IEC60529, DIN40050-9, ISO20653 e outras normas.

A função de ensaio (IPX9K) é utilizada para a inspecção de produtos elétricos com nível de proteção do gabinete IEC (testes reforçados com código de suplemento IP).É fabricado de acordo com as especificações pertinentes da norma DIN40050.Este testador à prova d'água pode fornecer condições de teste que simulem o ambiente natural/fatores humanos para as indústrias de peças de automóveis e motocicletas, motores e electrónica.


Parâmetros técnicos




IPX9K
Amostra de ensaio Comprimento, largura e altura máximos ≥1200x1200x1200 mm, peso máximo da amostra ≥80 kg.

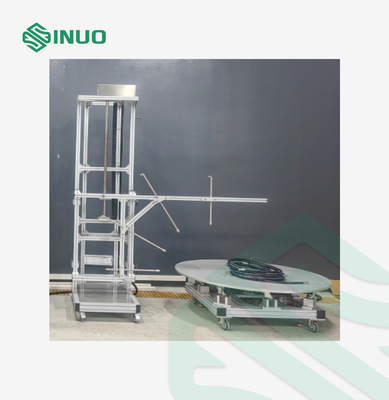

Número de bocas Há 2 bocas. Uma é instalada na parte superior (vertical) para pulverizar a superfície superior da amostra. A outra é instalada na parte inferior (horizontal) para pulverizar o plano ao redor da amostra.A trajetória de pulverização baseia-se no princípio de uma trajetória em forma de SUm servomotor de quatro vias é utilizado para completar a pulverização de água de 5 lados.
Quatro aberturas de bocal 2.34*1.33mm (oval)
Distância entre as bocas 150-200 mm
Ângulo de pulverização A pulverização pode cobrir toda a superfície da amostra e o ângulo de pulverização é perpendicular à superfície da amostra.
Pressão da água 8 a 10 MPA
Temperatura da água 80°C ± 5°C
Medidor de caudal Medidor de caudal eletrónico de alta pressão
Medidor de pressão Medidor de alta pressão
Tubos hidráulicos 3 m de comprimento
Taxa de fluxo 15L±1/min
Método de ensaio

(1) A superfície superior e as cinco superfícies da amostra de ensaio são pulverizadas alternadamente com água.

(2) Quando a concha for submetida a ensaio nos ensaios a) e b), a temperatura da água deve ser mantida a (80±5) °C.

(3) Para caixas pequenas (tamanho máximo ≤ 250 mm): a caixinha deve ser instalada no dispositivo de ensaio. Velocidade de rotação: (5±1) r/min. Ângulo de pulverização: 0°, 30°, 60°, 90°.O tempo de ensaio para cada posição é de 30 segundos..

(4) Para grandes gabinetes (dimensões máximas ≥ 250 mm): o gabinete deve ser instalado de acordo com a utilização prevista.Pulverizar de todas as direcções para cobrir toda a superfície do recintoO ângulo de pulverização deve ser o mais perpendicular possível à superfície de pulverização.

Tempo de pulverização de água

O tempo de teste de referência básico é de 2 minutos por metro quadrado.

Ao definir, pode inserir as dimensões de acordo com as dimensões globais do produto de comprimento, largura e altura,e o sistema irá concluir automaticamente a pista de testes para testes ordenados.

Após a conclusão do ensaio, o bocal retorna à origem e o dispositivo emite um sinal sonoro e visual.
