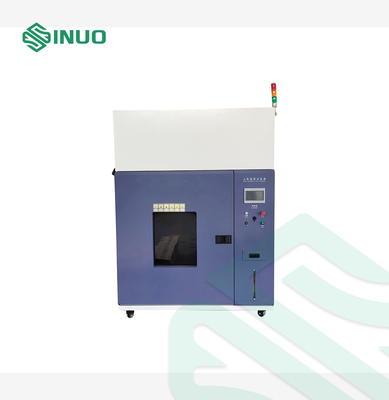

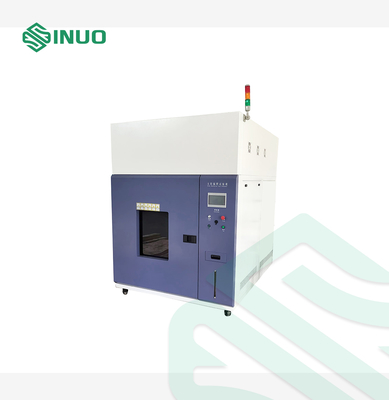

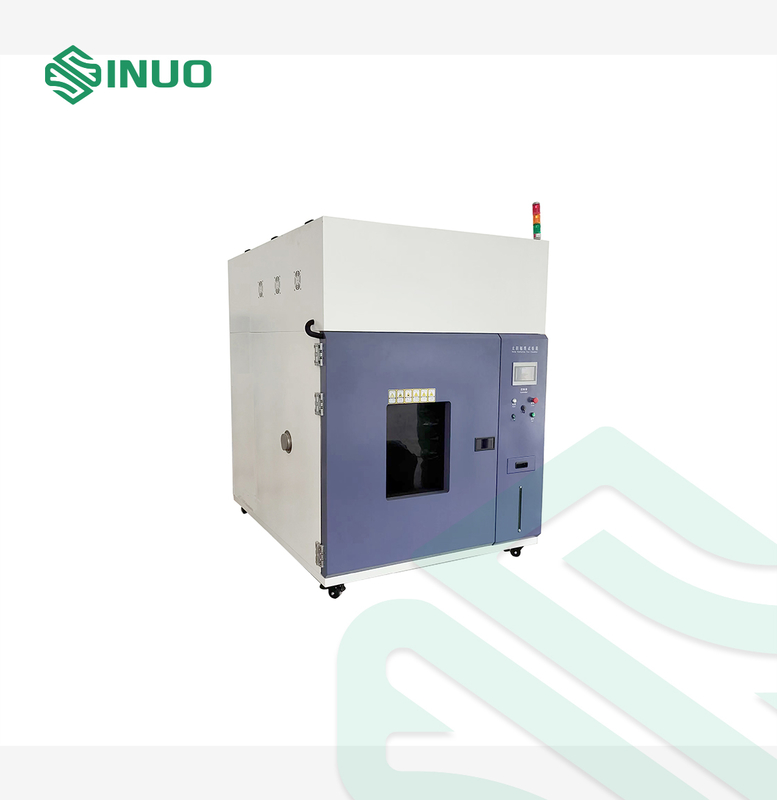

DIN 75220 Câmara de ensaio solar 1000x950x1000mm -20°C a +100°C

Câmara de Teste Ambiental para Simulação de Radiação Solar DIN 75220

Padrões e Cláusulas Cumpridas

Conforme DIN 75220, MIL-STD-810h Método 505.7 Procedimento I, IEC60068-3-5 e etc.

Visão Geral do Equipamento

1. Características Estruturais do Gabinete:
   1. Gabinete: construção monobloco que compreende todos os sistemas necessários para operação; O gabinete externo será feito de chapa de aço galvanizado de boa qualidade, que é internamente e externamente pintada com materiais de alta qualidade. A superfície externa terá alta resistência ao desgaste

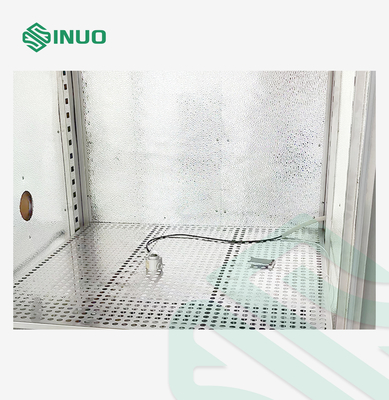

   2. Espaço de teste: o espaço de teste interno será feito de aço inoxidável SUS-304 não magnético, sem pintura. Todas as costuras serão soldadas por TIG e à prova de vapor. A superfície será bem polida.
   3. Materiais da concha interna: chapa de aço inoxidável SUS304 t=1,0mm;
   4. Isolamento: o material de isolamento será de baixo fator 'k', alta intensidade e natureza não higroscópica. O isolamento será multicamadas com barreira de vapor dupla. Será usado isolamento de fibra mineral sem amianto e a espessura é de cerca de 125 mm.
   5. Porta: tipo totalmente aberto e de uma única asa, vedação de silicone dupla, dobradiças e fechadura.
      1. Dimensões úteis da porta: 1000 mm L x 1100 mm A;
      2. Janelas de inspeção: a câmara será fornecida com uma janela de inspeção de vidro temperado multicamadas com aquecedores embutidos. O tamanho dos vidros da janela é de 435 x 495 mm; A janela de inspeção é equipada com um elemento de aquecimento elétrico na superfície do vidro, capaz de evitar a formação de condensado e geada;
      3. Com cortina para a janela
   6. Configuração padrão:
      1. Um orifício (Ф100mm), equipado com tampões cegos de materiais de baixa condutividade térmica
      2. Iluminação interna×1
      3. Uma prateleira e altura ajustáveis
      4. Equipado com 4 rodízios
   7. Sistema de compensação de pressão: a câmara é equipada com um sistema de equilíbrio de pressão que abre quando há sobrepressão no espaço de teste. O sistema é projetado mecanicamente para abrir automaticamente quando a pressão dentro da câmara aumenta.
   8. Placa de energia e posicionamento do grupo de máquinas: construção monobloco

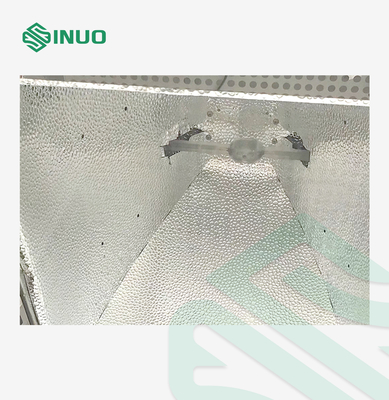

   9. Vidro filtro: O suporte de montagem da lâmpada será integrado com vidro filtro (vidro borossilicato). O suporte de montagem para o vidro filtro é montado no teto interno da câmara. O tamanho do vidro filtro é maior que o tamanho da frente da lâmpada para permitir a irradiação angular sem influências de sombra causadas pelo teto da câmara.;
