Sistema de Teste de Sob pressão para Acopladores de Conectores de Veículos Elétricos IEC 62196

Sistema de Teste de Sob pressão para Acopladores de Conectores de Veículos Elétricos IEC 62196

Nome da marca:	Sinuo
Número do modelo:	SNQC1016
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T.
Capacidade de abastecimento:	30 grupos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Estação de teste:

Estação única

Padrão aplicado:

CEI 62196-3

Pressão de teste:

1.0-10.0Bar, propulsão da bomba de reforço

Método de controle:

Controle e operação inteligentes do computador

Exibir precisão:

0,1 barras

Precisão da pressão:

+1% do limite superior

Pressão do ar:

0,2-0,8MPA

Meio de teste:

Ar seco

Detalhes da embalagem:

Caixa de madeira compensada

Habilidade da fonte:

30 grupos/mês

Destacar:

Sistema de ensaio de conectores de veículos elétricos IEC 62196

Teste de sobrepressão do conector EV

Equipamento de ensaio de acoplamentos de veículos elétricos

Descrição do produto

Sistema de Teste de Sobrepressão para Conectores de Veículos Elétricos IEC 62196

Normas e Cláusulas Atendidas

Conforme a cláusula 101.6 da IEC62196-3.

Visão Geral do Equipamento

Este sistema de teste de sobrepressão foi projetado para atender aos requisitos da cláusula 101.6 da IEC 62196-3-1. Ele realiza testes de vazamento de pressão para sistemas de refrigeração líquida de até 10 L, garantindo um desempenho de vedação confiável.

Equipado com uma bomba de reforço de alta pressão, o sistema verifica a resistência à pressão de cada amostra de acordo com suas especificações nominais. A configuração inclui uma unidade de controle elétrico, sistema de regulação de pressão de precisão e tanque de água, com amostras de teste instaladas e conectadas manualmente para testes precisos e repetíveis.

Parâmetros Técnicos

Tamanho do volume	Menos de 10L
Método de controle elétrico	Controle e operação inteligente por computador
Dimensões do tanque de água	LPA=500×500×1000mm Com janela de visualização transparente para observar bolhas
Precisão do controle de pressão	+1% do limite superior do valor da pressão de teste, -1% do limite inferior
Precisão da exibição	0.1 Bar
Meio de teste	Ar seco
Fonte de alimentação	CA 220V, 60Hz, 0.3KW
Método de controle de pressão	Controle por computador
Taxa de aumento	Linear ajustável, não uniforme
Tempo de manutenção da pressão	0-9999s arbitrariamente definido, com segundos como unidade de tempo, exibição no computador
Processo de teste	Aumento-manutenção-alívio
Pressão do ar de acionamento	0.2-0.8MPa
Pressão de teste	1.0-10.0Bar, acionamento da bomba de reforço
Computador	Intel i5 4 GB de memória (ou superior) 512 GB SSD, sistema operacional Windows7 e software de processamento OFFICE, com interface de comunicação RS232
Interface de saída padrão	Rosca interna ZG1/4 O usuário deve considerar a conexão entre nossa rosca interna ZG1/4 e as amostras de teste

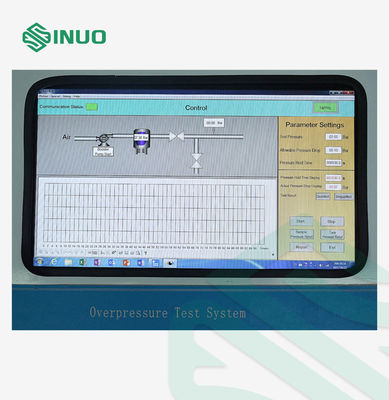

Exibição da curva de pressão	Exibição em tempo real, dados coletados por software
Armazenamento de dados de teste	Pode salvar relatórios em formato excel
Estação de teste	Estação única
Proteção de segurança
Energia	Proteção contra vazamento, sobrecarga e curto-circuito
Motor	Proteção contra sobrecarga e curto-circuito

Detalhes:

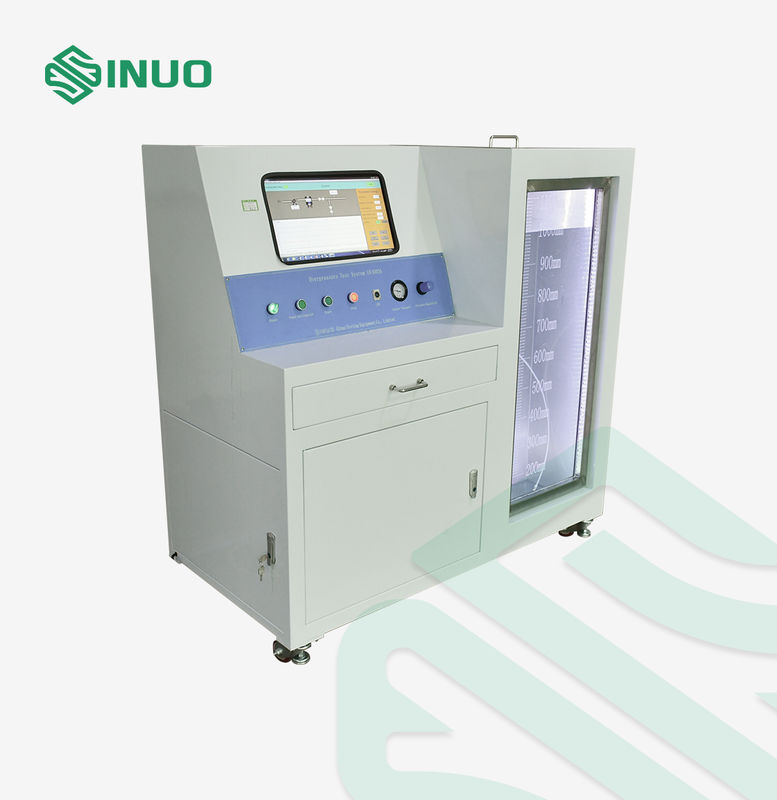

Sistema de Teste de Sob pressão para Acopladores de Conectores de Veículos Elétricos IEC 62196 0

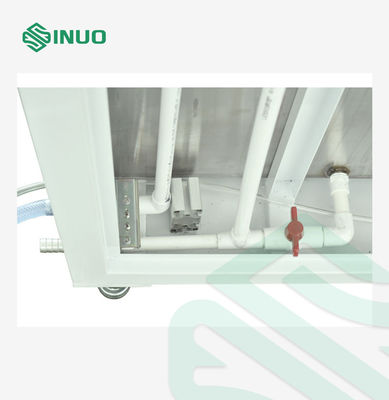

Sistema de Teste de Sob pressão para Acopladores de Conectores de Veículos Elétricos IEC 62196 1
