Aparelho de Teste de Força de Tração e Torque de Ancoragem do Cabo da Estação de Carregamento de Veículos Elétricos

Aparelho de Teste de Força de Tração e Torque de Ancoragem do Cabo da Estação de Carregamento de Veículos Elétricos

Nome da marca:	Sinuo
Número do modelo:	SNQC1007B
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	20 sets/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

China

Certificação:

Calibration Certificate (Cost Additional)

Torque apply:

Meet 0.6N•m, 0.7N•m, 1.4N•m, 2.7N•m, 5.4N•m, 11.0N•m, 16.3N•m specifications，realized by superposition of weights

Pull apply:

Meet 160N, 200N, 240N, 250N, 500N specifications, realized by superposition of weights

Tensile frequency:

1 time/s

Torque wheel:

R100mm(Ф200mm) ±0.5mm

Torque application time:

0-99H59M59S

Pull cycles:

1-999999 cycles

Power failure protection:

With power-off data storage memory function

Control operation mode:

PLC automatic control, touch screen operation

Packaging Details:

Plywood box

Supply Ability:

20 sets/month

Destacar:

Teste de fixação de cabos de estações de carregamento de veículos elétricos

Aparelho de ensaio de força de tração e binário

Equipamento de ensaio EVSE com garantia

Descrição do produto

Aparelho de Teste de Força de Tração e Torque da Ancoragem do Cabo da Estação de Carregamento de VE

Normas e Cláusulas Cumpridas

É projetado e fabricado de acordo com a IEC 61851-23:2023, cláusula 11.6.102 e Figura 110, Figura 111 e Tabela 114.

Visão geral do produtoO equipamento adota controle PLC e acionamento por motor. Os pesos aplicam uma força de tração estável, e o torque é gerado através da combinação de pesos e um braço de torque. O sistema permite definir o número de aplicações de força de tração e a duração do teste de torque. Uma vez atingido o número predefinido de ciclos ou a duração, o equipamento para automaticamente. Após o teste, o deslocamento máximo permitido do cabo do conector de carregamento de VE não deve exceder o limite especificado na norma. Este equipamento é compatível com amostras de estações de carregamento equipadas com pistolas de carregamento de diferentes comprimentos de cabo.

A ancoragem do cabo flexível do aparelho deve aliviar os condutores nos terminais da força de tração e do torque. Este dispositivo é usado para testar a capacidade da ancoragem do cabo ou do dispositivo de fixação do cabo das estações de carregamento AC/DC de VE de suportar a força de tração e o torque especificados.

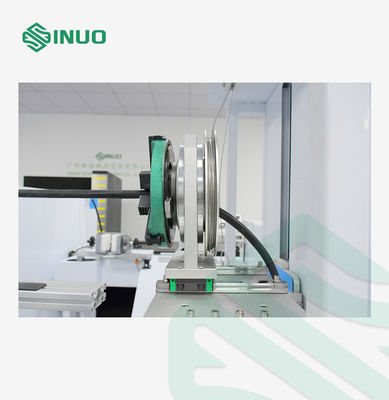

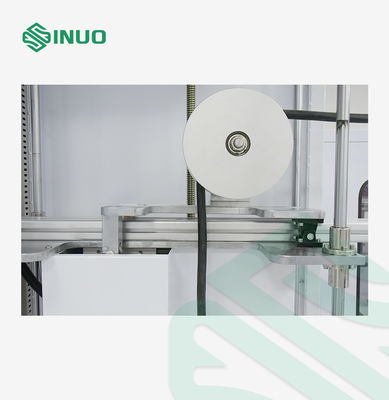

A força de tração é realizada usando um motor para acionar um mecanismo de roda excêntrica. A velocidade do motor é ajustável para garantir que a força de tração seja aplicada com precisão a cada vez. É equipado com uma função de monitoramento para a duração da força de tração. O torque é aplicado por uma bandeja acionada por motor que levanta um peso; Quando o tempo é atingido, a bandeja redefine automaticamente o peso de elevação e encerra a aplicação do torque.

Parâmetro Técnico

Aplicação de tração

Atende às especificações de 160N, 200N, 240N, 250N, 500N, realizado por superposição de pesos	Aplicação de torque
Atende às especificações de 0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m, realizado por superposição de pesos	Roda de torque
R100mm (Φ200mm) ±0,5mm	Frequência de tração
1 vez/s, o tempo real de tração é detectado por sinal elétrico	Ciclos de tração
1-999999 ciclos, pode ser predefinido, o padrão é 100±1 ciclos	Tempo de aplicação do torque
0-99H59M59S, pode ser predefinido	Proteção contra falha de energia
Com função de memória de armazenamento de dados em caso de falta de energia	Fixação
Grampo universal, um conjunto	Tabela de seleção de correspondência de peso
Configuração adicional
O equipamento possui uma altura de fixação ajustável que varia de 500 a 1200 mm (ou seja, a posição de saída do cabo), permitindo que ele atenda aos requisitos de teste de estações de carregamento com diferentes posições de saída do cabo	.Detalhes

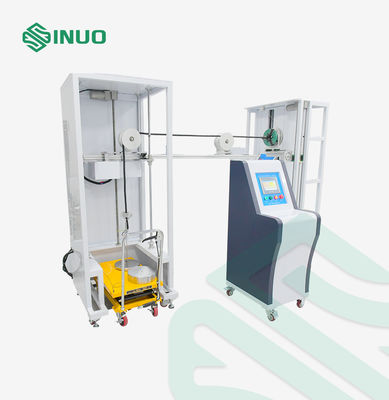

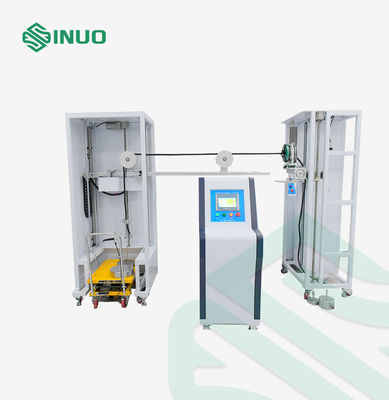

Aparelho de Teste de Força de Tração e Torque de Ancoragem do Cabo da Estação de Carregamento de Veículos Elétricos 1
