Aparelho de ensaio de força de tração e de binário de fixação de cabos para estações de carregamento

Aparelho de ensaio de força de tração e de binário de fixação de cabos para estações de carregamento

Nome da marca:	Sinuo
Número do modelo:	SNQC1007B
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	20 sets/month

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Place of Origin:

China

Certificação:

Calibration Certificate (Cost Additional)

Pull apply:

Meet 160N, 200N, 240N, 250N, 500N specifications, realized by superposition of weights

Torque apply:

Meet 0.6N•m, 0.7N•m, 1.4N•m, 2.7N•m, 5.4N•m, 11.0N•m, 16.3N•m specifications，realized by superposition of weights

Torque wheel:

R100mm(Ф200mm) ±0.5mm

Tensile frequency:

1 time/s

Pull cycles:

1-999999 cycles

Torque application time:

0-99H59M59S

Control operation mode:

PLC automatic control, touch screen operation

Power failure protection:

With power-off data storage memory function

Packaging Details:

Plywood box

Supply Ability:

20 sets/month

Destacar:

Aparelho de teste de ancoragem do cabo EVSE

Testador de torque para estação de carregamento

Equipamento de teste de força de tração para EVSE

Descrição do produto

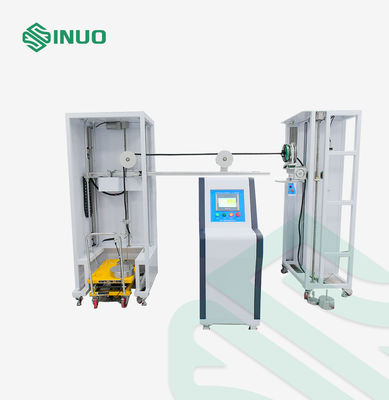

Aparelho de ensaio de força de tração e de binário de fixação de cabos para estações de carregamento

Normas e cláusulas cumpridas

É concebido e fabricado em conformidade com a norma IEC 61851-23:2023, secção 11.6.102 e Figura 110, Figura 111 e Quadro 114.

Produto overview

Exemplos e restrições: Estação de carregamento AC e DC de veículos elétricos

Para efeitos do ensaio, a fixação flexível do cabo do aparelho deve aliviar os condutores dos terminais da força de tração e do binário.Este dispositivo é utilizado para testar a capacidade da fixação do cabo ou do dispositivo de fixação dos cabos das estações de carregamento AC/DC de veículos elétricos de suportar a força de tração e o binário especificados..

Princípio de ensaio:A força de tração é realizada utilizando um motor para conduzir um mecanismo de roda excêntrica.A velocidade do motor é ajustável para garantir que a força de tração seja aplicada com precisão a cada vez.É equipado com uma função de monitorização para a duração da força de tração. O binário é aplicado por uma bandeja movida por motor que levanta um peso; quando o tempo é atingido, a bandeja reinicia automaticamente o peso de elevação e termina a aplicação do binário.

Parâmetro técnico

Conteúdo do ensaio	Ensaios de puxa e torque de cabos de estações de carregamento de veículos elétricos
Diagrama esquemático da estrutura do equipamento
Modo de funcionamento do comando	Controle automático por PLC, funcionamento por ecrã táctil
Modo de condução	Eletrodomésticos
Puxar aplicar	Cumprir as especificações 160N, 200N, 240N, 250N, 500N, obtidas por sobreposição de pesos
Torque aplicado	Cumprir as especificações de 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, realizadas por sobreposição de pesos

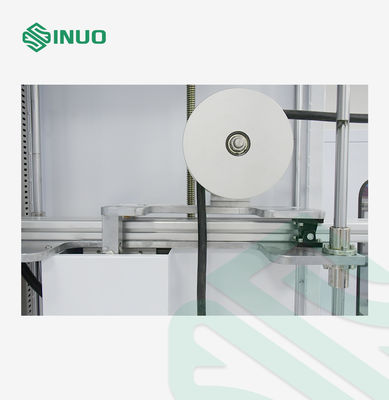

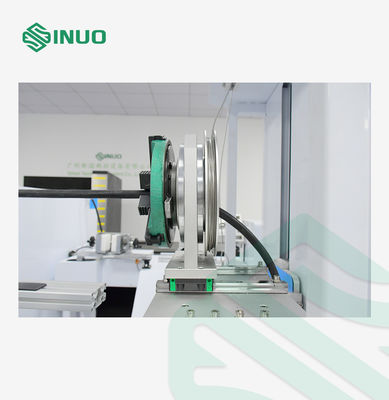

Rodas de binário	R100mm(Ф200mm) ±0,5mm
Frequência de tração	1 vez/s, o tempo de tração real é detectado por sinal elétrico
Ciclos de puxagem	1-999999 ciclos, pode ser pré-definido, padrão é 100±1 ciclos
Tempo de aplicação do binário	0-99H59M59S, pode ser pré-definido
Protecção contra falhas de alimentação	Com função de memória de armazenamento de dados desligada
Instalação	Grampos universais, um conjunto

Detalhes

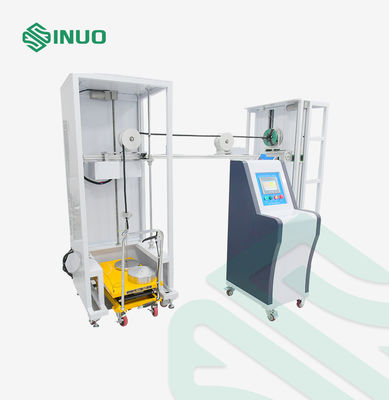

Aparelho de ensaio de força de tração e de binário de fixação de cabos para estações de carregamento 1
