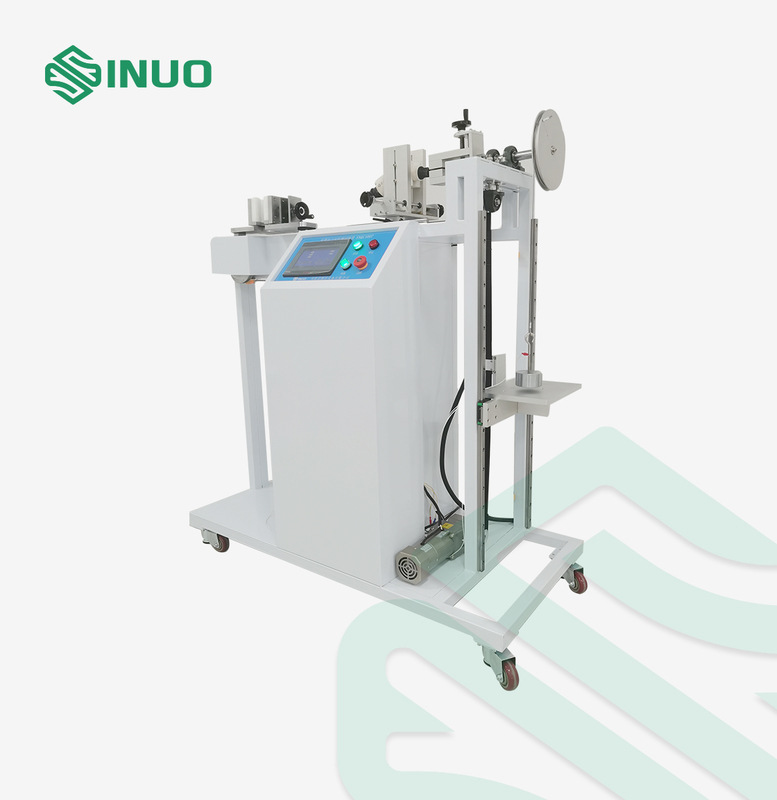

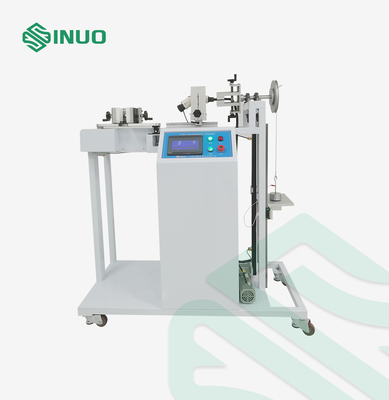

Testador de Torque e Força de Tração do Cabo de Carregamento EV com Tela Touchscreen PLC

Testador de Torque e Força de Tração do Cabo de Carregamento EV com Tela Touchscreen PLC

Nome da marca:	Sinuo
Número do modelo:	O número de veículos é:
MOQ:	1
Condições de pagamento:	T/t
Capacidade de abastecimento:	10 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Modo de operação de controle:

Controle automático por PLC, funcionamento por ecrã táctil

Tempo de aplicação do binário:

0-99H59M59S, pode ser pré-definido

Puxar aplicar:

160N, 200N, 240N, 250N, 500N

Aplicar torque:

0,6 N•m, 0,7 N•m, 1,4 N•m, 2,7 N•m, 5,4 N•m, 11,0 N•m, 16,3 N•m

Rodas de binário:

R100mm(Ф200mm) ±0,5mm

Frequência de tração:

1 vez/s

Detalhes da embalagem:

Embalagem para exportação

Habilidade da fonte:

10 conjuntos por mês

Destacar:

Testador de torque para estação de carregamento EV

Testador de força de tração da ancoragem do cabo

Ferramenta de torque para equipamentos de teste EVSE

Descrição do produto

Aparelho de Teste de Força de Tração e Torque de Ancoragem do Cabo da Estação de Carregamento de Veículos Elétricos

Padrões e Cláusulas Cumpridas

É projetado e fabricado de acordo com a cláusula 11.6 da IEC 61851-1:2017.

Visão Geral do Produto

Amostras e restrições: Estação de carregamento de veículos elétricos

Propósito do teste: Usado para testar a capacidade dos acessórios do cabo de conexão da estação de carregamento de veículos elétricos de suportar tensão e torque especificados

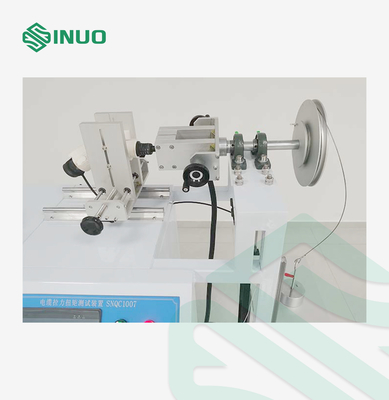

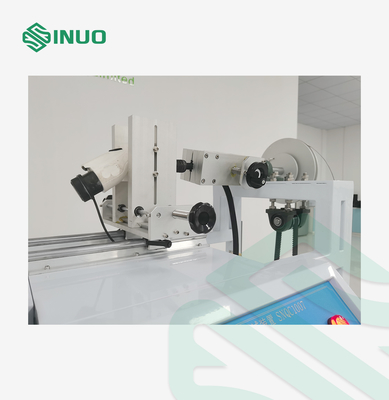

Princípio do teste: A força de tração é realizada usando um motor para acionar um mecanismo de roda excêntrica ou um mecanismo de parafuso. A velocidade do motor é ajustável para garantir que a força de tração seja aplicada com precisão a cada vez. O torque é realizado usando um motor, uma bandeja, um peso e um relé de tempo.

Estrutura e características: O peso é usado para aplicar tensão, e o peso e o braço de torque realizam o torque. O CLP é usado para controlar o número de tensões e o tempo de teste de torque. Quando o número de testes ou o tempo de teste é atingido, o equipamento para automaticamente. Após o teste, o deslocamento máximo permitido do cabo do conector da pistola de carregamento não deve exceder o valor de requisito padrão.

Parâmetros Técnicos

Conteúdo do teste	Teste de tensão e teste de torque do cabo do plugue de alimentação e/ou plugue do veículo da estação de carregamento de VE
Diagrama esquemático da estrutura do equipamento	Consulte o Esquema
Modo de operação de controle	Controle automático PLC, operação com tela sensível ao toque
Modo de acionamento	Elétrico
Aplicação de tração	Atende às especificações de 160N, 200N, 240N, 250N, 500N, realizado por superposição de pesos
Aplicação de torque	Atende às especificações de 0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m, realizado por superposição de pesos
Roda de torque	R100mm(Ф200mm) ±0,5mm
Frequência de tração	1 vez/s, o tempo real de tração é detectado por sinal elétrico
Ciclos de tração	1-999999 ciclos, pode ser predefinido, o padrão é 100±1 ciclos
Tempo de aplicação do torque	0-99H59M59S, pode ser predefinido
Proteção contra falha de energia	Com função de memória de armazenamento de dados de desligamento
Fixação	Grampo universal, um conjunto
Tabela de seleção de correspondência de peso
