Equipamento de testes do ingresso da água
Created with Pixso.

Testador de Impermeabilidade de Tubo Oscilante IPX3 IPX4 IPX5 IPX6 Câmara de Teste

Testador de Impermeabilidade de Tubo Oscilante IPX3 IPX4 IPX5 IPX6 Câmara de Teste

Nome da marca: Sinuo
Número do modelo: SN4416A
MOQ: 1
Condições de pagamento: T/t
Capacidade de abastecimento: 10 Sets Per Month
Informações pormenorizadas
Lugar de origem:
China
Certificação:
Calibration Certificate (Cost Additional)
Câmara interna:
L1000*W1000*H1000mm
Câmara exterior:
L1480*W3800*H1800mm
Velocidade da plataforma giratória:
1-5r/min (regulado)
Test Time:
0-999 min
Dimensões do equipamento:
2770 mm ((L) * 1330 mm ((W) * 1750 mm ((H)
Total Weight:
350kg
Abertura do Jato do Bico IPX5:
6.3mm
IPX6 Abertura do jato do bico:
12.5MM
Detalhes da embalagem:
Embalagem para exportação
Supply Ability:
10 Sets Per Month
Descrição do produto




Testador de impermeabilidade do tubo oscilante IPX3 IPX4 IPX5 IPX6 Câmara de ensaio


Normas e cláusulas cumpridas




Conforme a IEC 60529:1989 +A1:1999 +A2:2013Teste IPX3, IPX4, IPX5, IPX6, figuras 4 e 6.



Visão geral do produto




A água pode ser um poderoso inimigo dos aparelhos eletrônicos, desde a corrosão e a deformação até aos curto-circuitos perigosos que podem levar a incêndio. The IPX3~IPX6 Oscillating Tube and Jet Nozzle Test Chamber is designed to simulate real-world rain and water jet conditions to ensure your products can withstand moisture exposure and meet IEC 60529 waterproof standards.

Esta câmara fornece um ambiente de teste confiável e repetível para avaliar a resistência à água de dispositivos eletrônicos, luminárias, armários elétricos, componentes automotivos e muito mais.Permite um ensaio abrangente em condições controladas utilizando tubos osciladores e bicos de jato de alta pressão , requisitos de ensaio IPX4, IPX5 e IPX6.

Quer estejam em P&D, produção ou garantia de qualidade, este equipamento ajuda a avaliar e melhorar o projecto do produto, a melhorar a segurança e a assegurar a conformidade – tudo num só sistema robusto.



Parâmetros técnicos




Tamanho da câmara interna L1000*W1000*H1000mm
Tamanho da câmara externa L1480*W3800*H1800mm
Diâmetro da plataforma giratória ¢ 400 mm
Portão de carga máxima do giroscópio 10 kg
Velocidade do tocadiscos 1-5r/min (regulado)
Método de rotação da plataforma giratória Sempre positivo / positivo e negativo alternativo
Método de ajuste de fluxo Ajustar manualmente o caudal ajustando o medidor de caudal no painel
Tempo de ensaio 0-999 min
Fornecimento de energia para a amostra

Configurado com uma tomada à prova d'água no interior da câmara para que o cliente possa alimentar a amostra durante o ensaio

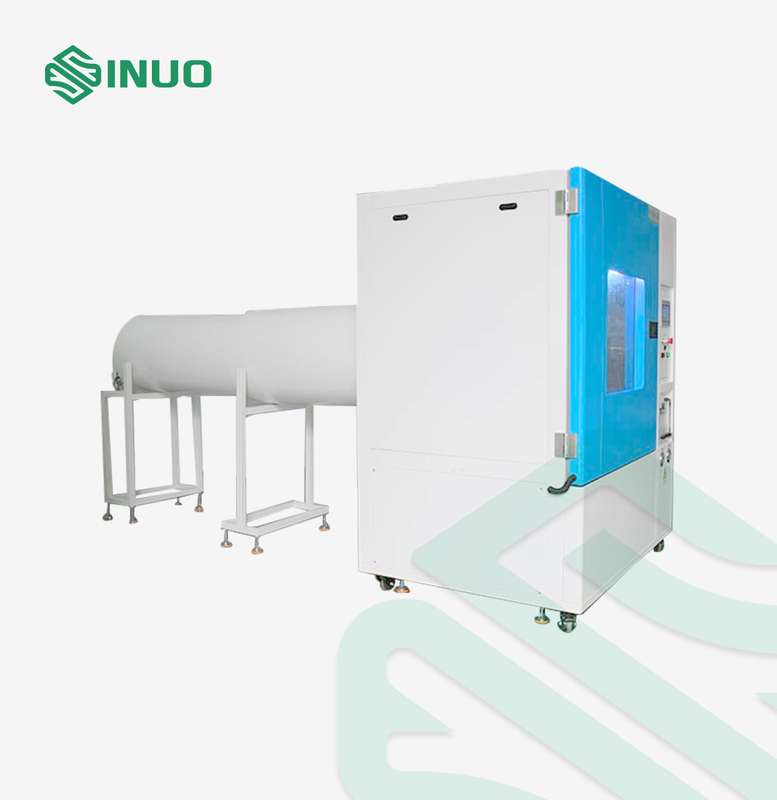

Testador de Impermeabilidade de Tubo Oscilante IPX3 IPX4 IPX5 IPX6 Câmara de Teste 0

Dimensões do equipamento Aproximadamente 2770 mm ((L) * 1330 mm ((W) * 1750 mm ((H)
Peso total Aproximadamente 350 kg.
Localização do local exigida 3.2m(L) *2m(W) *2m(H)
IPX34 Parâmetros dos tubos oscilantes
Tubos de oscilação R200 mm e R400 mm
Distância entre amostras de bocal Dentro de 200 mm
Espaçamento da abertura de pulverização 50 mm
Ângulo de balanço do tubo oscilante

± 60° (IPX3),

Aproximadamente ± 160° ((IPX4)

(Nota: o padrão exige IPX3:120°; IPX4: quase 360°, mas devido à existência de uma plataforma giratória sob um tubo oscilante durante o ensaio, 360° não podem ser alcançados durante o ensaio real, se não houver uma plataforma giratória,então 360° podem ser alcançados)

Ângulo entre dois buracos

120° ((IP3)

180° ((IP4)

Furo de agulha φ0,4 mm
Velocidade de oscilação IPX3: 15 vezes/min; IPX4: 5 vezes/min
Fluxo de água de cada buraco 00,07 L/min + 5%
Pressão de pulverização 80-150Kpa


Detalhes

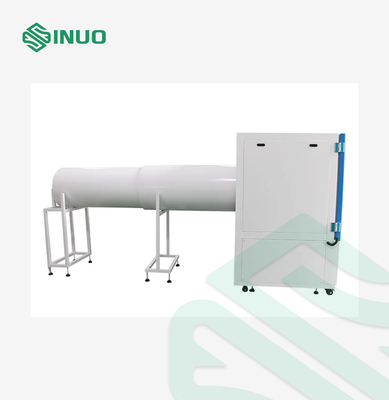

Testador de Impermeabilidade de Tubo Oscilante IPX3 IPX4 IPX5 IPX6 Câmara de Teste 1

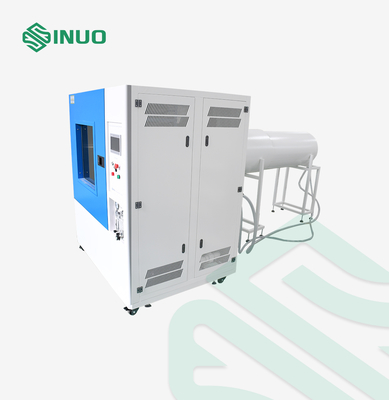

 Testador de Impermeabilidade de Tubo Oscilante IPX3 IPX4 IPX5 IPX6 Câmara de Teste 2
