Detalhes dos produtos

Casa produtos

Equipamento de ensaio EVSE Sistema de ensaio de conectores EV Teste de cabos de veículos elétricos

Equipamento de ensaio EVSE Sistema de ensaio de conectores EV Teste de cabos de veículos elétricos

Nome da marca:	Sinuo
Número do modelo:	O número de veículos é:
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	1 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Peso:

180KG

Dimensões:

W1600*D600*H1450mm

Rodas de binário:

R100mm(Ф200mm) ±0,5mm

Modo de Acionamento:

Elétrico

Ciclos da tração:

1-999999 ciclos

Frequência de tração:

1 vez/s

Modo de operação de controle:

PLC e ecrã táctil

Tempo de aplicação do binário:

0-99H59M59S

Detalhes da embalagem:

Outros

Habilidade da fonte:

1 conjuntos/mês

Destacar:

Equipamento de ensaio EVSE

Testador de cabos de veículos elétricos

Sistema de teste do conector EV

Descrição do produto

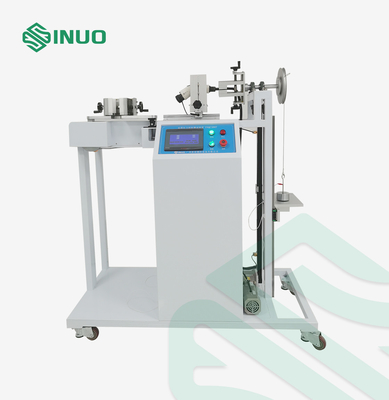

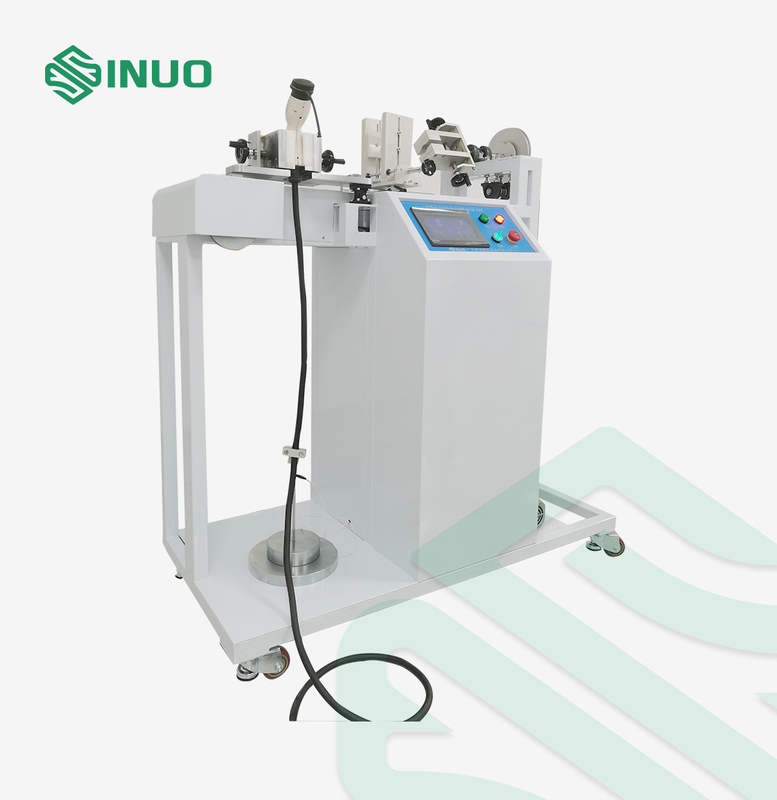

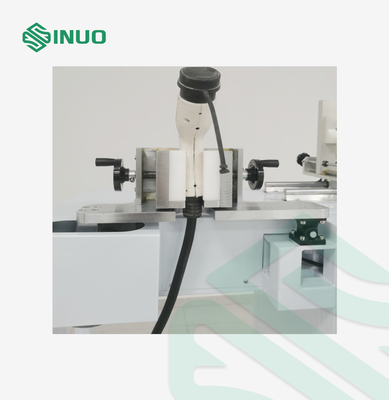

Equipamento de Teste EVSE Sistema de Teste de Conector EV Testador de Cabo de Veículo Elétrico

Padrões e Cláusulas Cumpridos

É projetado e fabricado de acordo com a cláusula 11.6 da IEC 61851-1:2017.

Visão Geral do Equipamento

Garanta a segurança mecânica e a durabilidade dos conectores de carregamento de veículos elétricos com o Aparelho de Teste de Força de Tração e Torque de Ancoragem de Cabo SNQC1007B.
Projetado de acordo com a Cláusula 11.6 da IEC 61851-1:2017, este dispositivo de precisão foi projetado para verificar se as conexões do cabo de carregamento podem suportar níveis especificados de tensão e torque—tornando-o uma ferramenta crítica para fabricantes de EVSE e laboratórios de teste.

Equipado com controle automático PLC, uma interface touchscreen e ciclos de tração e durações de torque programáveis, este aparelho oferece testes altamente repetíveis e confiáveis. O sistema usa um mecanismo acionado por motor com aplicação de força ponderada para simular tensões mecânicas do mundo real em plugues de veículos e de alimentação.

Com construção robusta, operação intuitiva e conformidade com os padrões internacionais, o SNQC1007B é ideal para validar o desempenho de ancoragem mecânica dos cabos de carregamento de veículos elétricos em ambientes de P&D, controle de qualidade e certificação.

Parâmetros Técnicos

Item	Especificação
Padrão de Teste	IEC 61851-1:2017, Cláusula 11.6
Escopo do Teste	Testes de tensão e torque do cabo da estação de carregamento de veículos elétricos
Modo de Controle	Controle automático PLC, operação touchscreen
Modo de Acionamento	Elétrico
Níveis de Força de Tração	160N, 200N, 240N, 250N, 500N (ajustável por pesos)
Níveis de Torque	0.6, 0.7, 1.4, 2.7, 5.4, 11.0, 16.3 N·m (ajustável por pesos)
Raio da Roda de Torque	R100mm (Diâmetro Φ200mm) ±0.5mm
Frequência de Tração	1 vez/segundo (detectado por sinal elétrico)
Ciclos de Tração	1–999999 (pré-ajustável, padrão 100 ±1 ciclos)
Tempo de Aplicação do Torque	0–99H59M59S (pré-ajustável)
Fonte de Alimentação	AC 220V ±10%, 50–60Hz, 1KW
Memória de Falha de Energia	Sim (armazenamento de dados em caso de falha de energia)
Fixação	Braçadeira universal, um conjunto
Condições de Trabalho	Temp: 0–40°C; Umidade: 30–90% RH
Dimensões e Peso	Aprox. 1600×600×1450mm; 180kg
