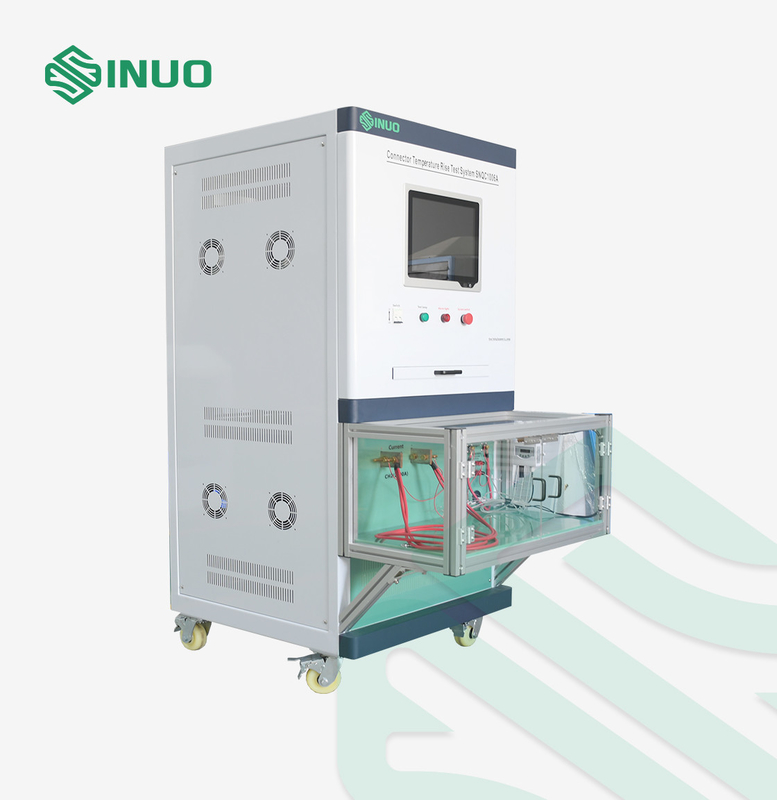

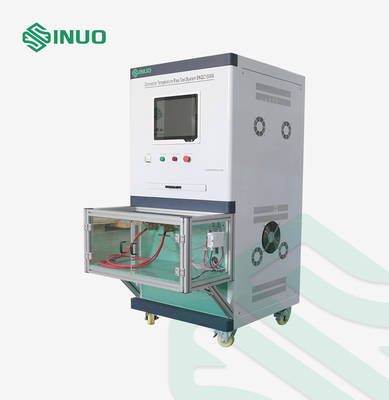

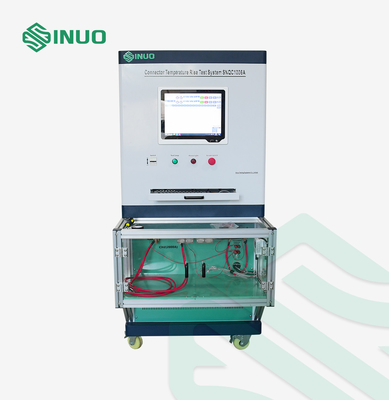

IEC 62916-3 Sistema de ensaio de elevação da temperatura da tomada e da tomada de ligação do veículo eléctrico

IEC 62916-3 Sistema de ensaio de elevação da temperatura da tomada e da tomada de ligação do veículo eléctrico

Nome da marca:	Sinuo
Número do modelo:	SNQC1006B-6500A
MOQ:	1
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 conjuntos por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Dimensões:

1000 mm (W) × 1300 mm (D) × 1800 mm (H)

Peso:

400 kg

Frequência de preparação de amostras:

100ms a 1800s

Precisão de estabilidade:

± 0,5°C

Pontos de medição da temperatura:

16 canais

Intervalo de medição da temperatura:

0°260°C

Intervalo de definição do aumento de temperatura:

0 ̊100°C

Intervalo da gravação de dados:

100ms a 1800s

Detalhes da embalagem:

Embalagem para exportação

Habilidade da fonte:

10 conjuntos por mês

Descrição do produto

IEC 62916-3 Sistema de ensaio de elevação da temperatura da tomada e da tomada de ligação do veículo eléctrico

Normas e cláusulas cumpridas

Este sistema de ensaio cumpre os requisitos normalizados da secção 12 da norma IEC 62196-1Ed.4CDV 2020.3, n.o 24, quadro 10, n.o 34.2, 34.4 e 35.4., IEC 62916-2, IEC 62916-3, etc.

Visão geral do produto

Este sistema é concebido para realizar ensaios de elevação de temperatura após a tomada de corrente nominal da tomada e da tomada do VE.Avalia o aquecimento superficial dos acessórios elétricos em condições de carga e determina se o aumento da temperatura do terminal está em conformidade com as normas aplicáveisTambém é aplicável à realização de testes de resistência a alta corrente de curta duração em contatos de aterragem.

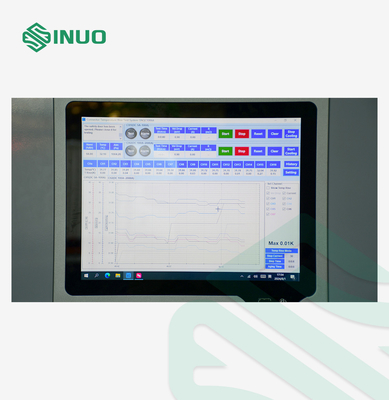

O sistema funciona com um software desenvolvido sob medida e controlado por computador. Todos os procedimentos de ensaio padrão e avaliações de dados são geridos automaticamente pelo software.assegurar uma operação fácil de utilizar- destina-se a avaliar o aumento da temperatura superficial e o aquecimento dos elétrodos das interfaces de carregamento e dos componentes elétricos quando carregam corrente de carga,Verificação da conformidade com os requisitos de aumento de temperatura especificados nas normas aplicáveis.

Parâmetros técnicos

Estação de trabalho de saída	1 estação de saída de CC
Tensão de saída máxima	DC inferior a 15 V DC
Corrente de ensaio de saída ajustável constante	DC 200 ‰ 6500A
Modo de controlo automático da temperatura	O sistema pode definir um valor de aumento de temperatura estável e encontrar automaticamente o valor de corrente adequado. • Intervalo de definição da subida de temperatura: 0°100°C • Precisão de estabilidade: ± 0,5°C • Calcula automaticamente a corrente necessária para o aumento de temperatura desejado
Exatidão do indicador de tensão	± ((0,25% da leitura + 0,25% do intervalo), resolução 0,01V
Intervalo de medição da temperatura	0°260°C, Precisão: ±0,3% da leitura + 1°C; Resolução: 0,1°C
Pontos de medição da temperatura	16 canais (incluindo 1 ponto para a medição da temperatura ambiente)
Tipos de termopares suportados	O instrumento suporta tipos de termopares J, K, T, E, S, N, B, R.
Termocouple utilizado para medição	USA Ω Company K-type 30AWG termopares de arame fino, comprimento 2 metros, 20 peças no total
Fonte de alimentação de contacto de controlo	Intervalo de corrente AC (0 ′2) A
Modos de funcionamento	Modo contínuo, modo ligado/desligado, modo de controlo automático da temperatura
Modo de ligação/desligação contínua	1Tempo de ensaio em modo contínuo: 0,01 ‰ 99,99 horas 2. Modo ligado/desligado Energia ligada/desligada Tempo: 0,01 ¢ 99,99 horas 3.Contagem ON/OFF: 1 ¢9999 vezes, para automaticamente quando a contagem for atingida 4.Configuração de corrente: configurações de comando programáveis (podem ser configuradas de acordo com a norma IEC 62196, com combinações de tempo e corrente conforme indicado no quadro abaixo)
Estabilidade da corrente de ensaio	± ((1% do valor definido + 0,5A), tempo de resposta aproximadamente 1 s
Precisão de exibição atual	± ((0,25% da leitura + 0,25% do intervalo), resolução 1A

Detalhes

IEC 62916-3 Sistema de ensaio de elevação da temperatura da tomada e da tomada de ligação do veículo eléctrico 0
