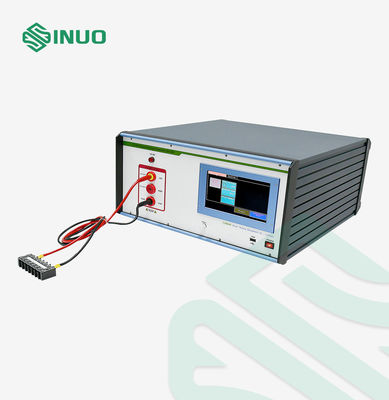

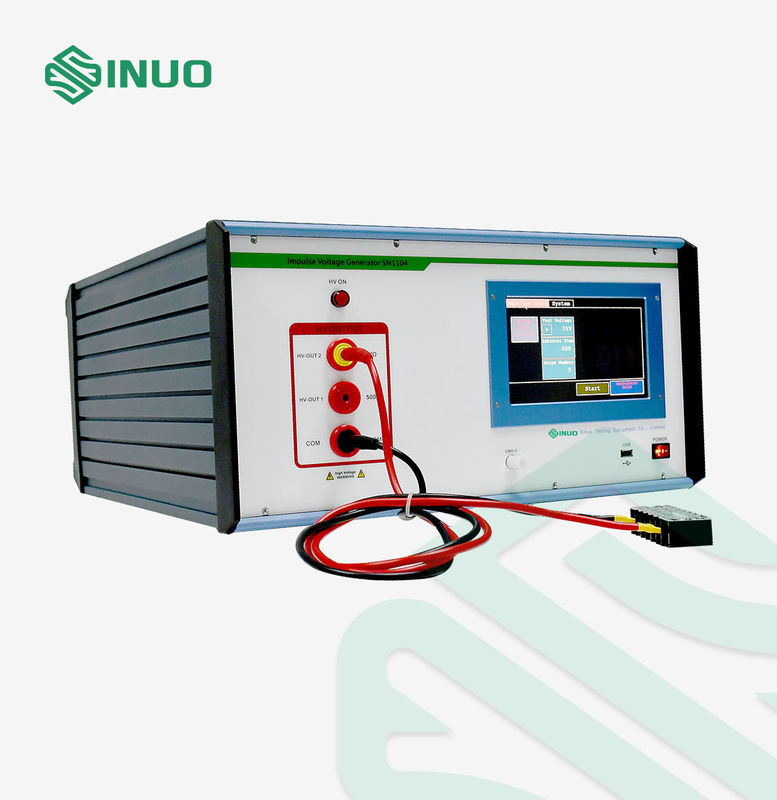

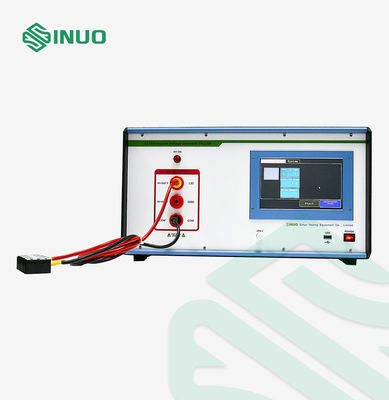

Equipamento de ensaio de impulso para ensaio de carregamento de veículos elétricos IEC 61851-1

Equipamento de ensaio de impulso para ensaio de carregamento de veículos elétricos IEC 61851-1

Nome da marca:	Sinuo
Número do modelo:	SN1104
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	30 CONJUNTOS/Mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Alta tensão:

300 V a 2500 V

Baixa tensão:

2500 V a 12500 V

resistência interna:

12Ω,42Ω,500Ω

Intervalo de tensão:

DC 300 V~ 12500 V

Número de ciclos:

1 ~ 9999 pode ser definido

Tempo do intervalo do impacto:

5 ~ 99s podem ser definidos

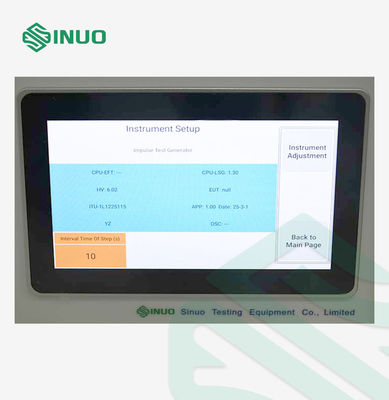

Método de exibição:

7" LCD

Modo da polaridade:

Positivo e negativo

Detalhes da embalagem:

Caixa de cartão

Habilidade da fonte:

30 CONJUNTOS/Mês

Destacar:

Equipamento de ensaio de carregamento de veículos elétricos

Equipamento de ensaio de impulso

Equipamento de ensaio por impulso IEC 61851-1

Descrição do produto

1.2μs/50μs Equipamento de ensaio EVSE de resistência a impulsos dielétricos

Normas e cláusulas cumpridas

IEC/CDV 61851-1"Sistema de carga condutora de veículos elétricos - Parte 1: Requisitos gerais"Cláusula 12.3

IEC 60664-1 "Coordenação do isolamento dos equipamentos dos sistemas de alimentação de baixa tensão - Parte 1: Princípios, requisitos e ensaios"

IEC 61180 "Técnicas de ensaio de alta tensão para equipamentos de baixa tensão - Definições, requisitos de ensaio e procedimento, equipamento de ensaio"

Visão geral dos equipamentos

Este testador é especialmente concebido para avaliar a resistência à sobrevoltagem transitória, bem como para verificar a franja elétrica e a distância de arrasto entre componentes.
amostras de ensaio adequadas
Ideal para testar uma ampla gama de dispositivos eletrónicos, incluindo:
• Eletrodomésticos
• Equipamento de áudio/vídeo
• Eletrónica de Consumo
• Produtos eletrónicos de baixa tensão similares
Característica fundamental
Durante um ensaio de avaria, a unidade simula condições reais de avaria:
Garrafa visível e ruído audível em caso de avaria
A tensão de pico cai acentuadamente (quase a zero) após a descarga
Comportamento repetível durante ensaios subsequentes na mesma tensão, indicando uma detecção fiável de falhas

Parâmetros técnicos

Modelo	S.N.
Alta tensão de CC	Max. 12,5 kV
Ciclos de impacto	1 ~ 9999
Fonte de energia de funcionamento	Voltagem nominal: ~ 220V±10%, 50 Hz
Voltagem máxima: 300 V~ 12.500 V	Baixo: 300 V a 2500 V Alto: 2500 V~ 12.500 V
Onda de tensão de impulso	Tempo da frente de onda de impulso: 1,2 μs ± 30 %; Valor da metade do tempo após a onda: 50 μs ± 20 % (Nota: a forma de onda pode ser verificada por um osciloscópio externo.)

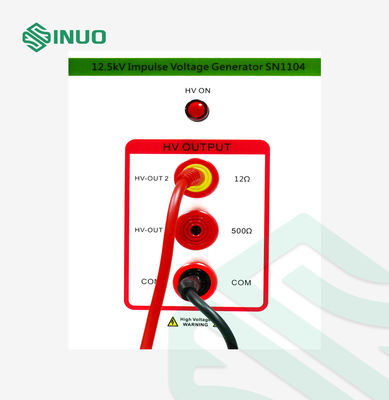

Resistência interna do instrumento	12Ω± 10%, 40Ω± 10%, 500Ω± 10% três resistências embutidas, podem ser trocadas escolhendo um terminal diferente
Polaridade	Positivo e negativo
Tempo do intervalo de impacto	5 ~ 99s
Dimensão	630 mm × 600 mm × 380 mm
Peso	30 kg
