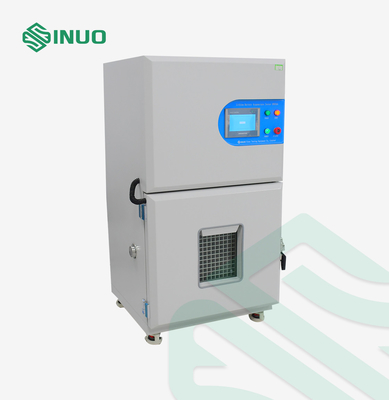

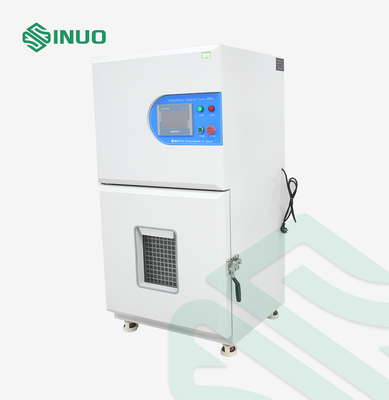

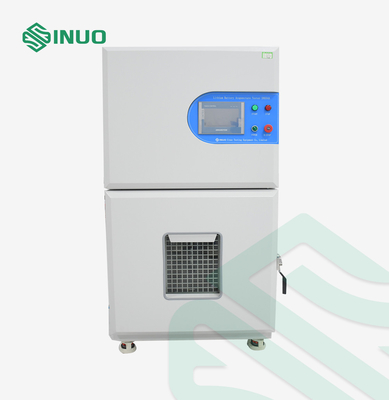

UL 1642 Teste de curto-circuito externo de tipo com temperatura controlada 500A

Nome da marca:	Sinuo
Número do modelo:	SN551-125L500A
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	1 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Max. load current:

500A

DC response time:

≤5μs

Resistência incorporada:

9 ± 1 mΩ

Método de controlo:

PLC e touch screen

Tamanho interno da câmara:

W500*500H*D500mm

Inner chamber material:

Stainless steel

Intervalo de recolha de tensão:

0·10V

Voltage acquisition rate:

1 time/S

Detalhes da embalagem:

Caixa de madeira compensada

Habilidade da fonte:

1 conjuntos/mês

Destacar:

500A Teste de curto-circuito externo

UL 1642 Teste de curto-circuito externo

Teste de curto-circuito externo controlado por temperatura

Descrição do produto

UL 1642 Teste de curto-circuito externo de tipo com temperatura controlada 500A

Normas e cláusulas cumpridas

É conforme com a norma IEC 60335-1:2021 anexo B, UN38.3, secção 4.5 Teste.5, UL 1642, IEC 62619:2017, secção 7.2.1, IEC 62133-1:2017, secção 7.3.2, IEC 62133-2:2017, secção 7.3.1 e 7.3.2 Cláusula 7 da norma IEC 62133:20143.2,8.3.1, 8.3.2, IEC60086-4 secção 6.5.1, IEC60086-4 secção 6.5.8 6.5.9, e assim por diante.

Visão geral dos equipamentos

Controle de temperatura:

Temperatura normal RT+10°C~100°C (pode ser pré-definida)

Taxa de aumento da temperatura 3°C/min

Tabela de temperatura 0,5°C

Uniformidade de temperatura: ±2°C

Função básica:

1: Operação e controlo simples: interface homem-máquina com ecrã táctil, controlo de edição táctil; a bateria é colocada na prateleira do termostato.Feche a porta e pressione o botão de teste de tela sensível ao toque para concluir automaticamente o teste.

2: Segurança e resistência a explosões: As caixas interna e externa foram reforçadas em termos de conceção.

3: Design estético geral: aparência bonita e elegante.

4: Conveniente para se mover em posição: a parte inferior do equipamento é concebida com rodas universais e pés niveladores para facilitar o movimento e a fixação do equipamento.

Parâmetros técnicos

Modelo	SN551-125L500A
Corrente de carga máxima	500A
Tempo de resposta em CC	≤ 5 μs
Resistência incorporada	9 ± 1 mΩ
Tamanho da câmara interna	W500500HD500mm
Método de controlo	PLC e ecrã táctil
Material da câmara interna	De aço inoxidável
Faixa de vedação	Silicone resistente à corrosão.
Controle de temperatura	Temperatura normal RT+10°C~100°C (pode ser pré-definida) Taxa de aumento da temperatura 3°C/min Tabela de temperatura 0,5°C Uniformidade de temperatura: ±2°C
Condição de parada de ensaio	1) A temperatura da bateria cai para 20% abaixo do pico; 2) Tempo de curto circuito
Temperatura da superfície da bateria	Pode monitorizar as alterações de temperatura durante o teste da superfície da bateria

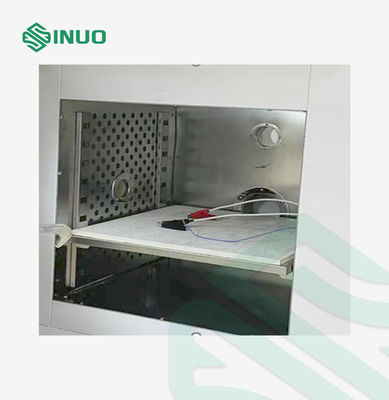

Estante de amostragem	Estante de armazenamento de chapas de aço perfuradas SUS # 201 de aço inoxidável, com uma capacidade de carga máxima de 30 kg em uma única camada.
Elemento Hall recolhe sinal de corrente	Os elementos de hall são utilizados para recolher a corrente gerada quando o sistema de curto-circuito está em curto-circuito, evitando a geração de resistência de contacto,e a transmissão de dados é estável e precisa;
Furo de chumbo	No lado esquerdo da caixa, há um buraco de chumbo com um diâmetro de 50 mm, através do qual podem passar os fios de ensaio.
Porta da câmara	São usadas dobradiças de alta resistência para fixar a porta, e pelo menos dois conjuntos de fechaduras à prova de explosão podem ser instalados na porta para fixá-la.
Dispositivo de redução de pressão à prova de explosão	A parte traseira da caixa de proteção tem uma porta de alívio de pressão adsorvida por ímã (200*200mm).A porta de alívio de pressão abre e fecha automaticamente para reduzir o impacto da explosão.
Iluminação	A porta da câmara de ensaio é concebida com iluminação LED de alto brilho para facilitar a visualização das condições de ensaio na câmara de ensaio.
