ISO20653 Equipamento de ensaio impermeável IPX9K de pulverização aberta de alta pressão

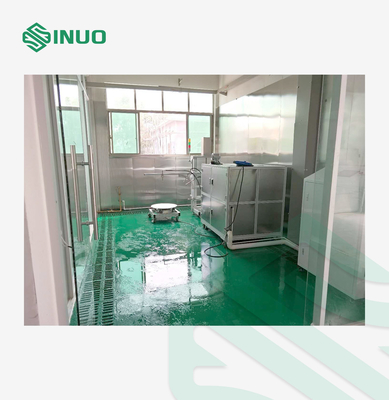

• Layout do local: a área designada para a instalação deve ter medidas de 6 m (W) × 4,5 m (D) × 3 m (H). Os utilizadores são responsáveis pela construção do gabinete de vidro e do sistema de drenagem de acordo com as especificações.

• Requisitos de impermeabilização:

  • A sala deve ter um sistema impermeável completo.
  • Os pavimentos devem ser revestidos com telhas antiderrapante de alta qualidade, garantindo a fixação segura com parafusos e oferecendo uma protecção à prova d'água e anti-escorrência.
  • As paredes e o teto também devem ser à prova d'água para evitar fugas.

• Especificações do canal de drenagem:

  • Deve instalar-se um canal de drenagem de 200 mm (W) × 200 mm (D) em torno da sala.
  • Para uma drenagem eficiente, o canal deve ser inclinado numa extremidade, mantendo-se a profundidade de saída de 200 mm.
  • A superfície deve ser coberta com placas de cimento ou chapas de aço inoxidável para garantir a sua durabilidade.

• Conexões de serviço público:

  • Os utilizadores devem pré-instalar as interfaces necessárias para a fonte de alimentação, entrada e saída de água e gasodutos durante a construção da sala para garantir a integração perfeita com o equipamento.

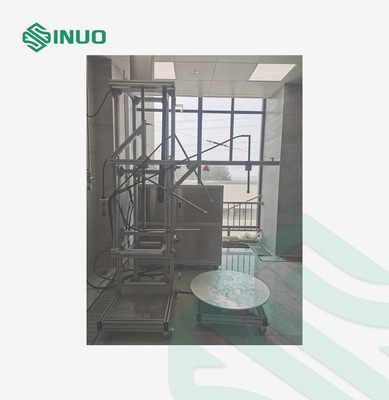

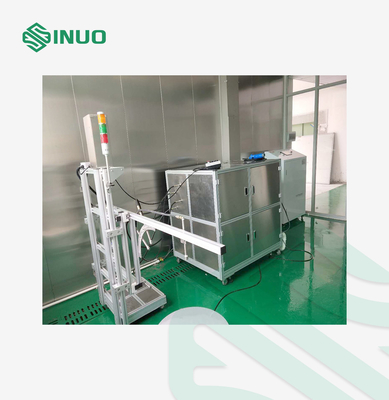

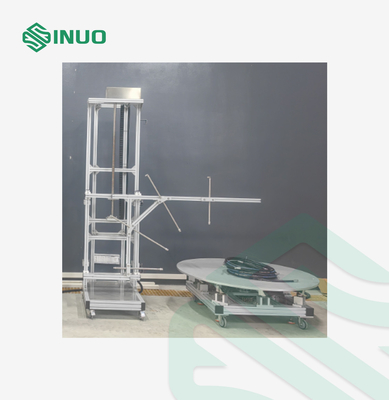

O sistema é equipado com dois bicos de precisão posicionados estrategicamente para uma cobertura abrangente:

• Garrafa superior (vertical): montada na parte superior para pulverizar directamente na superfície superior da amostra.
• Garrafa inferior (horizontal): posicionada na base para atingir as superfícies circundantes da amostra.

A trajetória de pulverização segue uma trajetória em forma de S, garantindo uma cobertura uniforme e completa.Facilitar a pulverização de água de 5 lados para testes abrangentes.

(1) A superfície superior e as cinco superfícies da amostra de ensaio são pulverizadas alternadamente com água.

(2) Quando a concha for submetida a ensaio nos ensaios a) e b), a temperatura da água deve ser mantida em (80±5) °C.

(3) Para caixas pequenas (tamanho máximo ≤ 250 mm): a caixinha deve ser instalada no dispositivo de ensaio. Velocidade de rotação: (5±1) r/min. Ângulo de pulverização: 0°, 30°, 60°, 90°.O tempo de ensaio para cada posição é de 30 segundos..

(4) Para grandes gabinetes (dimensões máximas ≥ 250 mm): o gabinete deve ser instalado de acordo com a utilização prevista.Pulverizar de todas as direcções para cobrir toda a superfície do recintoO ângulo de pulverização deve ser o mais perpendicular possível à superfície de pulverização. A distância entre o bico e a amostra de ensaio em condições de ensaio é de (175 ± 25) mm, pelo menos 3 minutos.
