Equipamento de ensaio EVSE Sistema de ensaio de pulverização impermeável IPX5 IPX6 ao ar livre

Equipamento de ensaio EVSE Sistema de ensaio de pulverização impermeável IPX5 IPX6 ao ar livre

Nome da marca:	Sinuo
Número do modelo:	SN448-E1
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	1 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Certificação:

Calibration Certificate (Cost Additional)

Pressão de Pulverização de Água:

30 ‰ 100 kPa

Fluxo de água:

12.5 ± 0,625 ((L/min)

Diâmetro do bico:

φ6,3 mm

Diâmetro da plataforma giratória:

4000 mm

Velocidade da plataforma giratória:

1 ̊5 R/min

Carga da plataforma giratória:

Material do tanque de água:

SUS304 aço inoxidável

Tamanho do reservatório de água:

1000×3000×1000mm (W*D*H)

Detalhes da embalagem:

Outros

Habilidade da fonte:

1 conjuntos/mês

Destacar:

Equipamento de ensaio IPX6 EVSE

Equipamento de ensaio EVSE ao ar livre

Equipamento de ensaio IPX5 EVSE

Descrição do produto

Equipamento de ensaio EVSE Sistema de ensaio de pulverização impermeável IPX5 IPX6 ao ar livre

Normas e cláusulas cumpridas

Conforme a norma IEC 60529:2013, ISO20653:2006, IEC60068-2-18:2000, etc.

Visão geral dos equipamentos

Este produto é especificamente concebido para testar equipamentos elétricos,assegurar que os gabinetes e vedações possam manter eficazmente o desempenho dos equipamentos e componentes em ambientes expostos à chuvaCom um design cientifico e pensativo, simula de forma realista várias condições ambientais, incluindo gotejamento, chuva, salpicos e spray de água.Com um sistema de controlo avançado e a utilização de tecnologia de frequência variável, o produto permite ajustes automáticos do ângulo de rotação do rack de amostras de chuva, do ângulo de balanço do braço de pulverização e da frequência do volume de pulverização,assegurar um ensaio preciso e fiável.

Parâmetros técnicos

Parâmetros IPX5
Número de bocas de pulverização	3 peças de bicos IPX5, 3 peças de bicos IPX6
Diâmetro interno do buraco de pulverização	φ6,3 mm ((IPX5) φ12,5 mm ((IPX6)
Bico de pulverização IPX5/6
Fluxo de água	12.5±0,625 ((L/min) ((IPX5), 100±5 L/min100±5 L/min ((IPX6)
Distância de pulverização	A amostra é colocada a uma distância de 2,5 a 3 metros do bico, sendo a distância cuidadosamente controlada pelo testador.
Diâmetro do tubo	Um pedaço de tubo de pressão suave e um pedaço de tubo de pressão suave.
Mangueira de ligação do bico	O produto apresenta uma mangueira transparente importada reforçada com arame de aço inoxidável para maior durabilidade e flexibilidade.

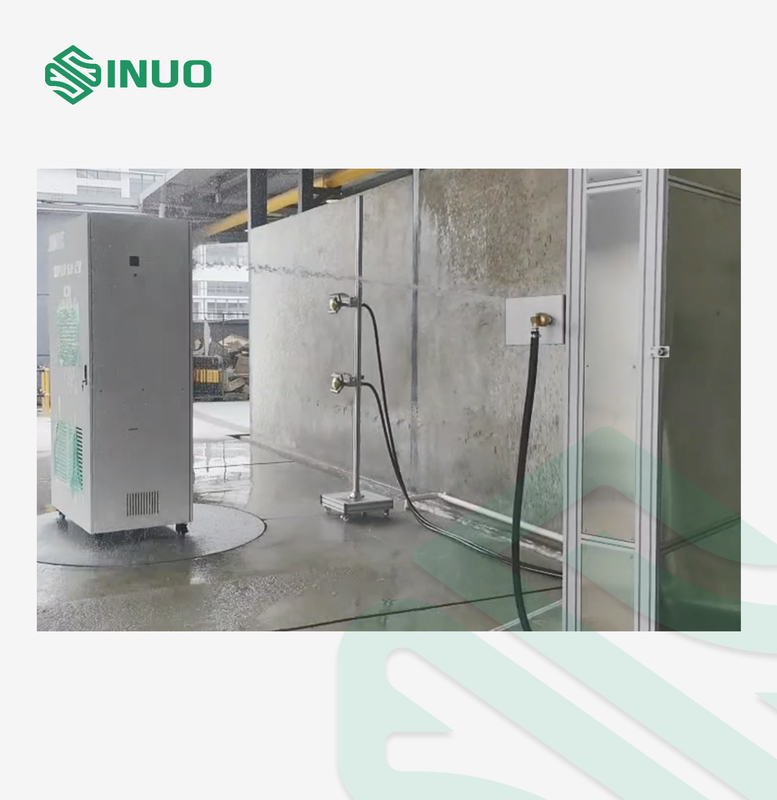

Suporte do bico IPX5/6	A altura e o ângulo do bico podem ser ajustados manualmente para um controlo preciso e flexibilidade durante o ensaio.
Tempo de ensaio de pulverização de água	A duração é ajustável, com um mínimo de 3 minutos ou mais, em função dos requisitos de ensaio.
Pressão de pulverização de água	A faixa de pressão é ajustável de 30 a 100 kPa, dependendo do caudal exigido.

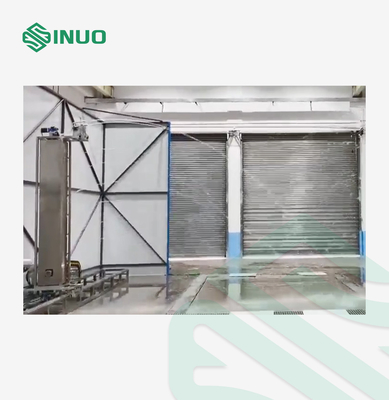

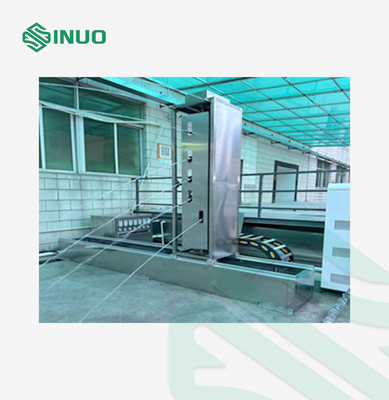

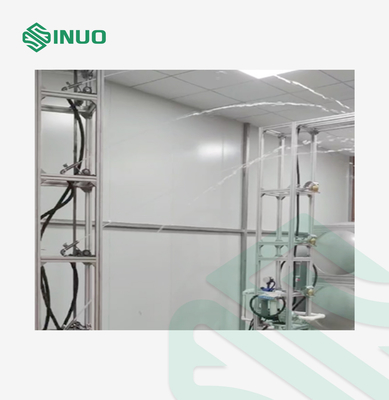

Sistema automático de pulverização	O rack de pulverização é construído a partir de perfis de alumínio formados e está equipado com um conjunto de bicos oscilantes IPX5/6 para cima e para baixo, cada um dos quais é controlado de forma independente para testes precisos. O sistema móvel de bocas de pulverização IPX5/6 é constituído por 6 bocas de pulverização no total. Uma boca IPX5 é colocada no topo para testar a parte superior do gabinete de armazenamento de energia,enquanto os restantes 5 bicos IPX5/6 estão localizados no centro do sistemaCada um destes bicos é capaz de oscilar verticalmente (para cima e para baixo) com um ângulo de oscilação de ± 15°. Cada um dos 6 bicos é equipado com um medidor de caudal mecânico, permitindo o controlo individual da taxa de caudal de cada bico. (A imagem é apenas para referência)
Sistema de volante
Diâmetro da plataforma giratória	4000 mm
Carga da plataforma giratória	1T
Velocidade da plataforma giratória	1 ̊5 R/min (regulado)
Parâmetros do reservatório de água
Tamanho do reservatório de água	1000×3000×1000mm (WDH)
Material do reservatório de água	SUS304 aço inoxidável
Nível da água	Mangueira transparente, com régua de aço inoxidável para observar o nível da água, altura da régua 1,5 m, precisão da régua: 1 mm
Controle do nível do reservatório de água	Float de aço inoxidável, buraco de transbordamento
Mobilidade	Quatro rodas giratórias para facilitar o movimento, com travões.
Cobertura do reservatório de água	1 colher

Detalhes

Equipamento de ensaio EVSE Sistema de ensaio de pulverização impermeável IPX5 IPX6 ao ar livre 3
