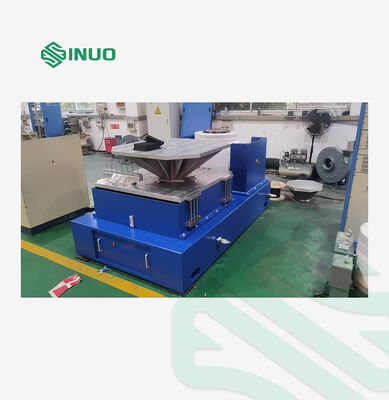

Máquina de ensaio de vibração de alta frequência para ensaio de baterias com força máxima de 5000 kg

Máquina de ensaio de vibração de alta frequência para ensaio de baterias com força máxima de 5000 kg

Nome da marca:	Sinuo
Número do modelo:	SN553-EV250H80VT80VCS-2
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	5 séries/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

força seno:

Pico de 5000Kg.f (49KN)

Força aleatória:

Pico de 5000Kg.f (49KN)

Força de choque:

Pico de 10000Kg.f (98KN)

Faixa de frequência:

1～2700 Hz

Deslocamento máximo:

51 mm p-p

Velocidade máxima:

2,0m/s

Detalhes da embalagem:

caixa de madeira compensada

Habilidade da fonte:

5 séries/mês

Destacar:

Câmara de ensaio de baterias à prova de explosão

Câmara de ensaio de bateria de descarga

Câmara de ensaio de bateria de carga

Descrição do produto

Máquina de ensaio de vibração de alta frequência para ensaio de baterias

Aplicação do produto

Os testes de vibração avaliam o desempenho dos componentes e dispositivos sob condições ambientais reais, submetendo-os a excitação ou choque controlados.Este teste é essencial em vários sectores industriais, incluindo placas de circuito, aviões, navios, foguetes, mísseis, automóveis e eletrodomésticos.

A Sinuo fornece soluções abrangentes de excitação e teste, garantindo a conformidade da qualidade do produto com as normas nacionais e internacionais, como GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.

Especificações técnicas

A11S24 Gerador de excitação eletromagnética

Força máxima de excitação sinusoidal	5000Kg.f pico (49KN)
Força máxima de excitação aleatória	5000Kg.f r.ms (49KN)
Força máxima de excitação de impacto	10000Kg.f pico (98KN)
Faixa de frequências	1 a 2 700 Hz
Deslocamento máximo	51 mm p-p
Velocidade máxima	2.0 m/s
Aceleração máxima	100G (980 m/s2)
Frequência de ressonância de primeira ordem	2500 Hz ± 5%
Carga útil	1000 kg
Frequência de isolamento das vibrações	2.5 Hz
Diâmetro da bobina móvel	Φ440 mm
Peso da bobina móvel	50 kg
Fuga de fluxo	< 1 mST (10 gauss)
Momento excêntrico admissível	> 500 N.m
Tamanho do equipamento	1600 mm × 1180 mm × 1280 mm (excluindo a plataforma de expansão vertical)
Peso do equipamento	4800 kg

LA50K Amplificador de potência de comutação digital

Potência de saída	50 KVA
Voltagem de saída	110 Vrs
Corrente de saída	550 Armas
Eficiência de conversão	> 90%
SNR	≥ 65 dB
Tamanho do amplificador	910 mm × 620 mm × 2000 mm

Sistema de proteção por servo

Características de protecção abrangentes, incluindo: temperatura, pressão do vento, deslocamento excessivo, sobrevoltagem, sobrecorrente, subvoltagem de entrada, falha externa, fonte de alimentação de controlo, falha lógica,e perda de fase de entrada.

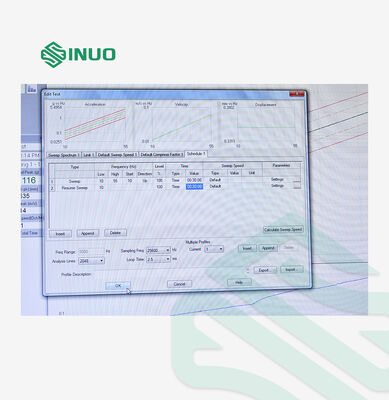

Controlador de vibração digital VCS-2

Configuração do hardware	2 canais de entrada simultâneos, 1 canal de saída (configurável com 2, 4 ou 8 canais de entrada)
Módulo de função de controlo	Sine, aleatório, choque clássico
Computador de controlo	Computador de marca original com monitor LCD
Capacidades de software	Interface de operação em inglês, análise do domínio temporal e do domínio de frequência, fonte de sinal, análise de varredura de frequência senoidal, geração automática de relatórios de teste WORD, exibição e armazenamento de dados,Configuração do parâmetro de ensaio, e funções de análise

Sensor de aceleração LTE C04A07

Faixa de frequências	1-7000 Hz
Sensibilidade	30 mv/g
Intervalo de temperatura	-40 a 160°C

VT2012 Tabela de extensão vertical

Materiais	Ligação de magnésio, anodizada, de superfície dura
Tamanho da tabela	800 × 800 mm
Furo fixo	M10 distribuição rectangular 100 mm × 100 mm mangue de parafuso de aço inoxidável
Frequência de utilização do limite superior	Sinus 1500 Hz, aleatório 2000 Hz
Peso	Aproximadamente 83 kg

Slide de filme de óleo horizontal HG80

Materiais	Ligação de magnésio, anodizada, de superfície dura
Tamanho da tabela	800 × 800 mm
Furo fixo	M10 distribuição rectangular 100 mm × 100 mm mangue de parafuso de aço inoxidável
Frequência de utilização do limite superior	Sinus 1500 Hz, aleatório 2000 Hz
Peso	Aproximadamente 115 kg

B152S Ventilador de arrefecimento (incluindo silenciador)

Potência do ventilador	15 kW
Fluxo do ventilador	81.6 m3/s
Pressão do ventilador	0.075 kgf/cm2

Requisitos elétricos

Fornecimento de energia	Fase AC3 380V/50Hz, 95 KVA
Ar comprimido	0.6 MPa
Resistência do solo	≤ 4 Ω
