Estação de carregamento Sistema de ensaio de pulverização de ensaio à prova d'água IEC 60529 IPX5 IPX6

Estação de carregamento Sistema de ensaio de pulverização de ensaio à prova d'água IEC 60529 IPX5 IPX6

Nome da marca:	Sinuo
Número do modelo:	SN448-E4
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	1 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Distância de pulverização:

2.5 a 3 metros

Tempo de ensaio:

1s a 9999h, 59 min e 59 s

Pressão de Pulverização de Água:

30 ∼ 150 kPa

Fluxo de água:

12.5 ± 0,625 ((L/min)

Material do tanque de água:

SUS304 aço inoxidável

Tamanho do reservatório de água:

1000×3000×1000mm (W*D*H)

Especificações da amostra do cliente:

3*2,5*3m ((L*W*H)

Tamanho da sala existente:

6*8m ((L*W)

Detalhes da embalagem:

Outros

Habilidade da fonte:

1 conjuntos/mês

Destacar:

IPX5 IPX6 Sistema de ensaio de pulverização de ensaio

Sistema de ensaio de pulverização de ensaio IEC 60529

Sistema de ensaio de pulverização de ensaio de prova impermeável

Descrição do produto

Estação de carregamento Sistema de ensaio de pulverização de ensaio à prova d'água IEC 60529 IPX5 IPX6

Normas e cláusulas cumpridas

Conforme a norma IEC 60529:2013, ISO20653:2006, IEC60068-2-18:2000, etc.

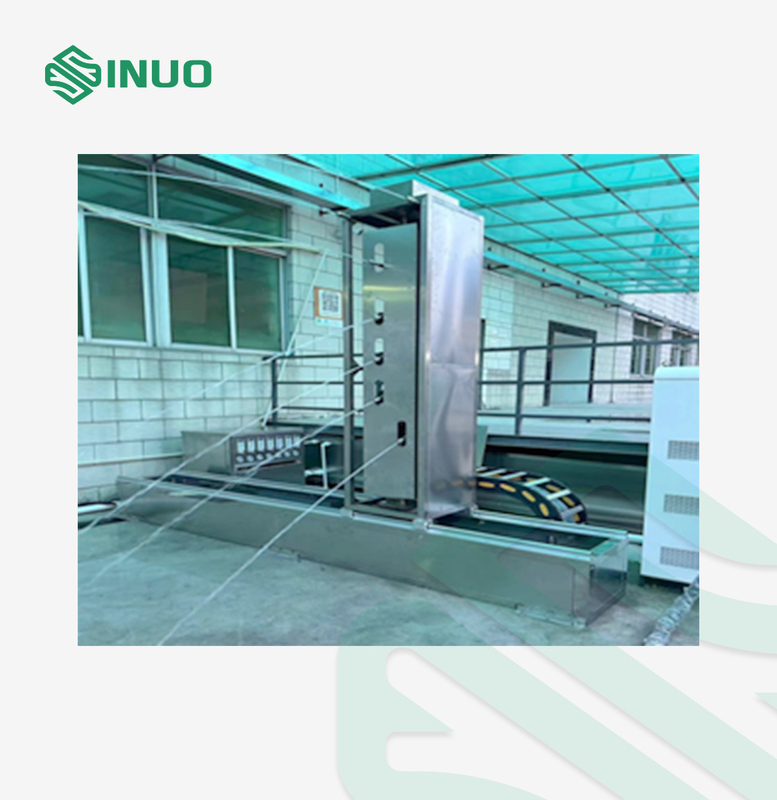

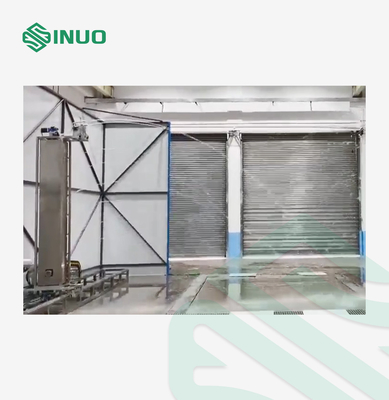

Visão geral dos equipamentos

O equipamento consiste principalmente numa piscina de recolha de água, num reservatório de água, num sistema de reabastecimento de água, num sistema de drenagem, num sistema de pulverização, num sistema de controlo eléctrico e num sistema de bombagem.

O equipamento ocupa uma área de piso de 6,5 m ( comprimento) × 6,5 m (largura) × 3 m (altura), com uma abertura de portas de 2000 mm × 2800 mm, com portas duplas manuais de vidro temperado.Por favor, o usuário fornecer o plano de layout do site. (Ver o plano do local de construção para mais pormenores.)

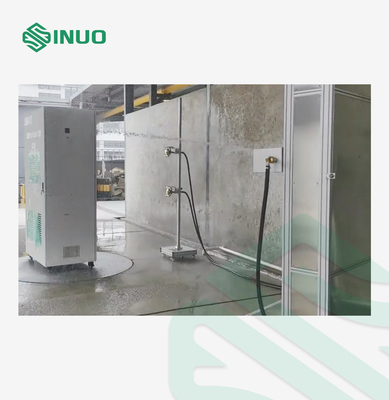

Aplicação: utilizado para a realização de ensaios de impermeabilidade IPX5 em sistemas ESS externos, o sistema de pulverização automática é aplicado nas superfícies dianteira, traseira, esquerda, direita e superior do sistema ESS externo.

Parâmetros técnicos

Pressão de pulverização de água	30 ∼ 150 kPa
Diâmetro interno do buraco de pulverização	φ6,3 mm ((IPX5),Ф12,5 mm (IPX6)
Velocidade de movimento	A velocidade de movimento da estrutura de apoio é ajustável.
Tamanho da sala existente no local do utilizador	68m ((LW)
Especificações da amostra do cliente	32,53m ((LWH)
Tempo de ensaio pré-definido	Ajustável de 1s a 9999h, 59 min e 59s.
Superfície submetida a ensaio	As cinco superfícies do sistema ESS exterior, excluindo o fundo.
Requisitos de cobertura por pulverização	O sistema automático de pulverização deve cobrir as superfícies da frente, traseira, esquerda, direita e superior.
Método de pulverização	Todo o processo de ensaio envolve pulverização totalmente automática e a trajetória de movimento do sistema de pulverização não interfere no objeto a ensaiar. O processo de ensaio cumpre os requisitos do nível de proteção IPX5 especificados na norma IEC 60529:2013.
Tempo de ensaio	Ajustável de 1s a 9999h, 59 min e 59s.

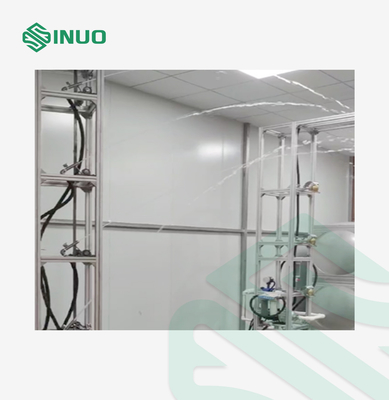

Quadro de pulverização lateral
Principais parâmetros do porta-espuma lateral móvel	O quadro é feito de alumínio 40403mm
	A placa de vedação é feita de aço inoxidável de 1,2 mm 304 # placa
	Dispositivo móvel IPX5: servomotor ligado ao rack para transmissão
	Dispositivo de pulverização da transmissão de balanço: mecanismo de balanço excêntrico da roda ajustável (o ângulo de balanço é obtido ajustando a distância excêntrica)
	Tração do quadro de pulverização: equipado com um mecanismo de rack de engrenagens com servomotor, com uma tração móvel de 3 m.
Motor de balanço	Servomotores e redutores
Motor móvel	Servomotores e redutores
Equipamento	De aço inoxidável
Cadeira	De aço inoxidável

Detalhes

Estação de carregamento Sistema de ensaio de pulverização de ensaio à prova d'água IEC 60529 IPX5 IPX6 1
