ISO20653 Sistema de ensaio de pulverização impermeável IPX5 para ESS ao ar livre

ISO20653 Sistema de ensaio de pulverização impermeável IPX5 para ESS ao ar livre

Nome da marca:	Sinuo
Número do modelo:	SN448-E1
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	1 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Fluxo de água:

12.5 ± 0,625 ((L/min)

Pressão de Pulverização de Água:

30 ‰ 100 kPa

Diâmetro da plataforma giratória:

4000 mm

Diâmetro do bico:

φ6,3 mm

Carga da plataforma giratória:

Velocidade da plataforma giratória:

1 ̊5 R/min

Tamanho do reservatório de água:

1000×3000×1000mm (W*D*H)

Material do tanque de água:

SUS304 aço inoxidável

Detalhes da embalagem:

Outros

Habilidade da fonte:

1 conjuntos/mês

Destacar:

Sistema de ensaio de pulverização ISO20653

IPX5 Sistema de ensaio de pulverização impermeável

Sistema ESS externo Sistema de ensaio de pulverização

Descrição do produto

ISO20653 Sistema de ensaio de pulverização impermeável IPX5 para ESS ao ar livre

Normas e cláusulas cumpridas

Conforme a norma IEC 60529:2013, ISO20653:2006, IEC60068-2-18:2000, etc.

Visão geral dos equipamentos

Este produto é concebido para ensaios de produtos elétricos para avaliar se os gabinetes e vedações podem manter o desempenho dos equipamentos e componentes em ambientes chuvosos.O produto adota um desenho científico, permitindo-lhe simular de forma realista várias condições ambientais, tais como gotejamento, chuva, salpicos e pulverização de água.Com um sistema de controlo avançado e a aplicação da tecnologia de frequência variável, o ângulo de rotação do rack de amostras de chuva, o ângulo de balanço do braço de pulverização e a frequência do volume de pulverização podem ser ajustados automaticamente.

Parâmetros técnicos

Parâmetros IPX5
Número de bocas de pulverização	Seis bicos IPX5.
Diâmetro interno do buraco de pulverização	φ6,3 mm ((IPX5)
Bico de pulverização IPX5
Fluxo de água	12.5 ± 0,625 ((L/min) ((IPX5)
Distância de pulverização	A amostra fica a 2,5 a 3 metros da bocal e a distância é controlada pelo testador.
Diâmetro do tubo	Um pedaço de tubo de pressão suave e um pedaço de tubo de pressão suave.
Mangueira de ligação do bico	Tubos transparentes importados com fios de aço inoxidável
Suporte do bico IPX5	Altura do bico e ângulo pode ser ajustado manualmente
Tempo de ensaio de pulverização de água	Pelo menos 3 minutos ou mais (regulado)
Pressão de pulverização de água	30 ̊100kpa (ajustar de acordo com a taxa de caudal necessária)

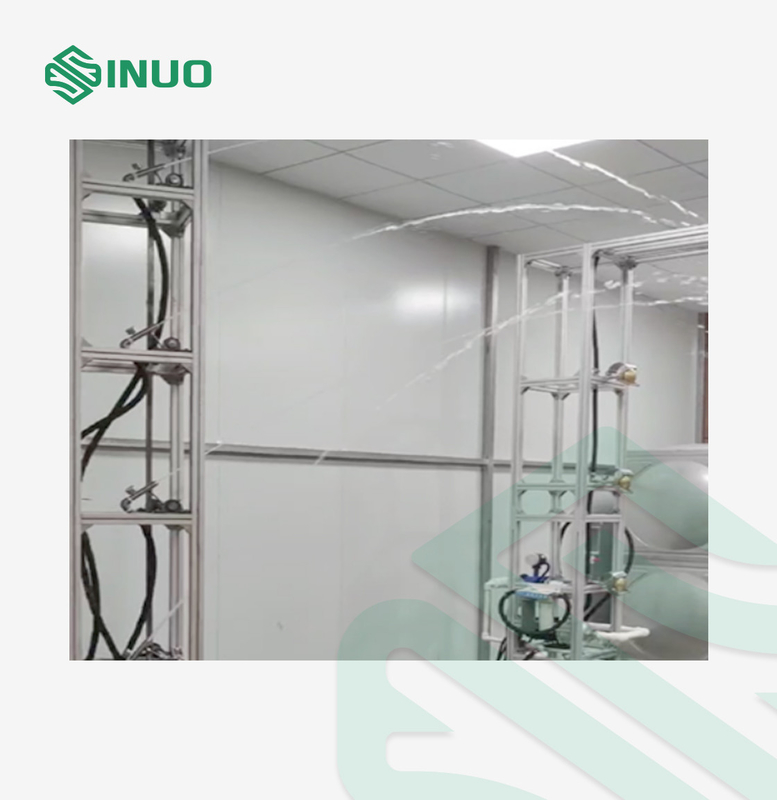

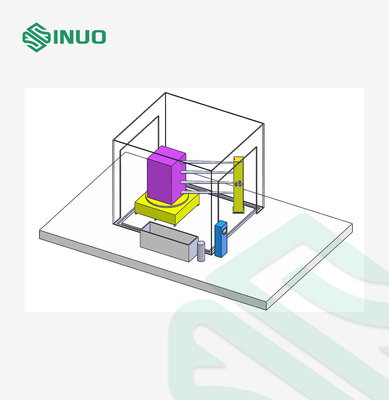

Sistema automático de pulverização	1O rack de pulverização é feito de perfis de alumínio formados, com um conjunto de bicos de balanço IPX5 para cima e para baixo, que são controlados de forma independente. 2O sistema móvel de bocas de pulverização IPX5 inclui um total de 6 bocas de pulverização.Os restantes 5 peças de bocas de pulverização IPX5 estão localizados no meio do sistema, cada um capaz de oscilar verticalmente (para cima e para baixo) com um ângulo de oscilação de ± 15°. 3Existem no total 6 bicos, cada um equipado com um medidor de caudal mecânico, com medidores de caudal individuais que controlam o caudal de cada bico. (A imagem é apenas para referência)
Sistema de volante
Diâmetro da plataforma giratória	4000 mm
Carga da plataforma giratória	1T
Velocidade da plataforma giratória	1 ̊5 R/min (regulado)
Parâmetros do reservatório de água
Tamanho do reservatório de água	1000×3000×1000mm (WDH)
Material do reservatório de água	SUS304 aço inoxidável
Nível da água	Mangueira transparente, com régua de aço inoxidável para observar o nível da água, altura da régua 1,5 m, precisão da régua: 1 mm
Controle do nível do reservatório de água	Float de aço inoxidável, buraco de transbordamento
Mobilidade	Quatro rodas giratórias para facilitar o movimento, com travões.
Cobertura do reservatório de água	1 colher

Detalhes

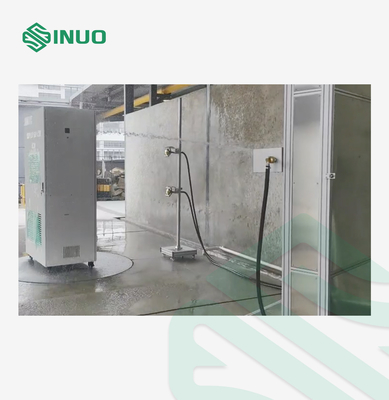

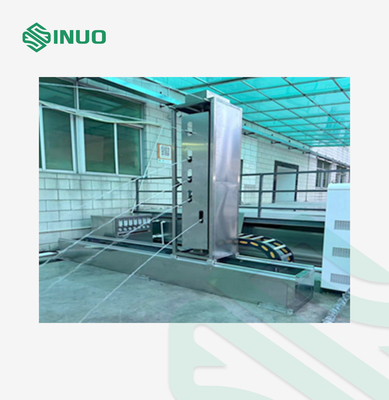

ISO20653 Sistema de ensaio de pulverização impermeável IPX5 para ESS ao ar livre 3
