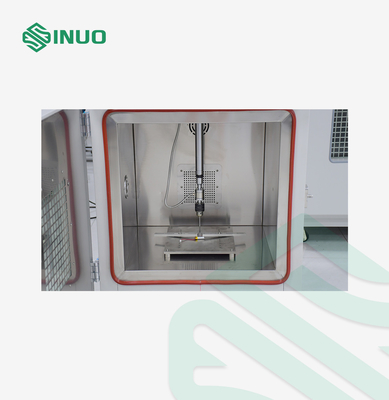

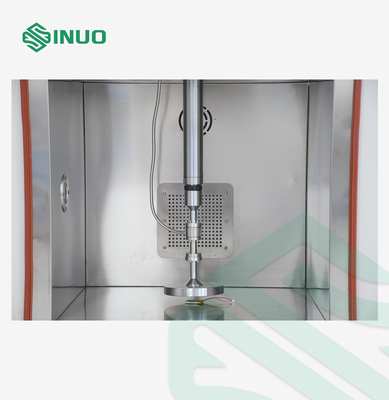

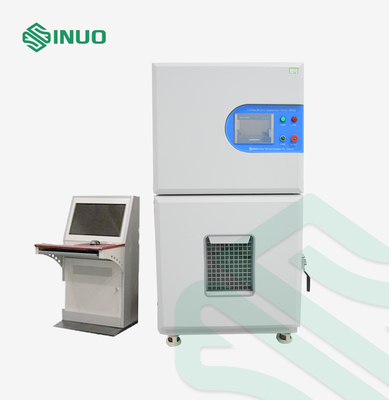

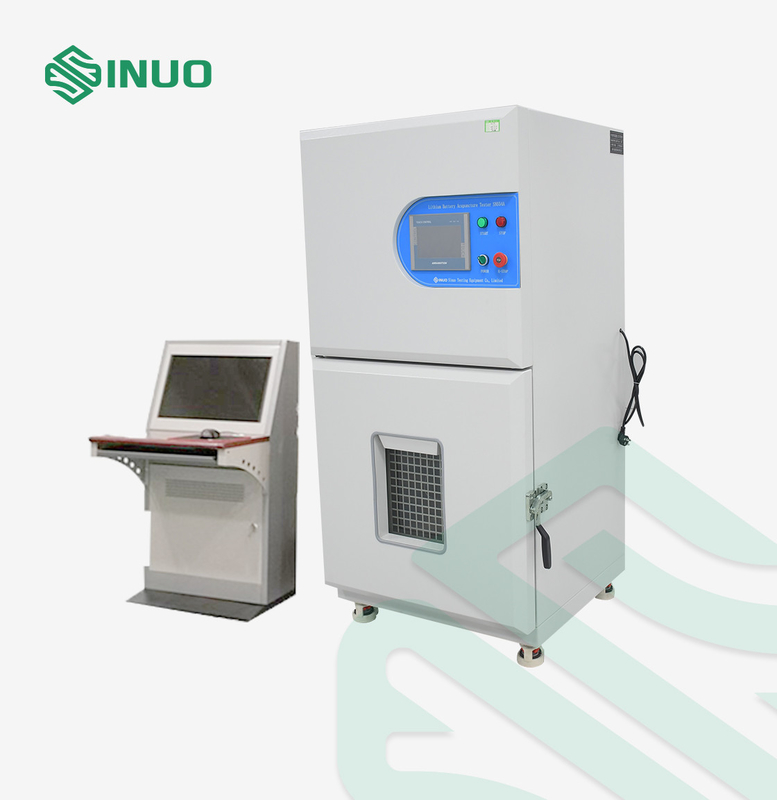

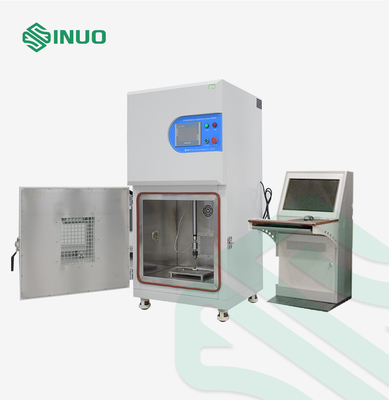

ISO 12405-4 Câmara de ensaio de esmagamento de baterias e penetração de unhas AIS 038

ISO 12405-4 Câmara de ensaio de esmagamento de baterias e penetração de unhas AIS 038

Normas e cláusulas cumpridas

Conforme o ensaio de esmagamento AIS 038 na página n.o 79 da secção 106.2, Teste de penetração das unhas na página n.o 101 da secção 106 do artigo 3.o3.2 (a), IEC62133-2012, ISO 12405-4:2018, etc.

Visão geral dos equipamentos

1O software de ensaio tem uma função de aquisição de tensão: de acordo com os requisitos de ensaio da bateria única,até que a casca da bateria se quebre ou a bateria tenha um curto-circuito (a tensão interna da bateria torna-se 0V)Quando a tensão for zero, o equipamento interrompe automaticamente o ensaio.

2De acordo com os requisitos de ensaio da bateria de potência: o sistema de ensaio pode primeiro comprimir para 30% do tamanho do módulo da bateria (ou seja, a deformação).Ou definir um determinado valor de pressão (como a força de extrusão é de 20kN)Quando o ensaio de extrusão atingir o valor da força definida e o tempo de retenção da pressão definida, o equipamento interrompe o ensaio.

3A amostra pode ser testada de acordo com qualquer uma das três condições de pressão, deformação e tensão.

4Os três modos de ensaio podem ser utilizados como variáveis de controlo para qualquer combinação de condições, isto é, três ou duas condições de ensaio podem ser definidas ao mesmo tempo.O dispositivo interrompe o ensaio.

5O sistema de teste pode exibir a velocidade durante o teste. A velocidade de teste necessária para o teste também pode ser definida no software do computador.

6. O sistema operacional do computador é processado na caixa de diálogo Windows. O modo de tabela pode ser planejado por si mesmo. Os dados de teste são gravados durante todo o processo.Funções de comparação e rastreamento.

7A placa-mãe de controlo de teste pode registar a força, deslocamento e tensão ao mesmo tempo.e a interface de controle irá registrar e monitorar a força de extrusãoA placa-mãe de controlo é fácil de operar e permite que os utilizadores possam utilizar os seus computadores para controlar a temperatura, tensão, velocidade e deformação em tempo real. É conveniente gerar relatórios ou exportar dados directamente.

8. Durante o teste, a função de teste pode ser controlada através da recolha de sinais de tensão. A tensão irá mudar durante o teste da bateria.e o sistema emite um sinalO ensaio de extrusão cessa quando é atingido o valor de tensão definido.

Parâmetros técnicos
