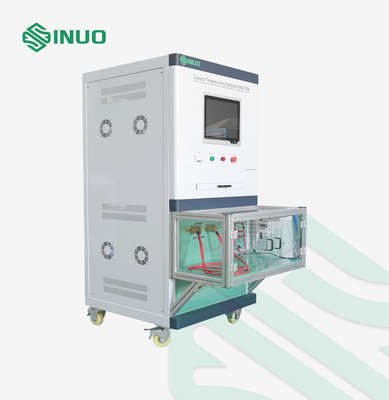

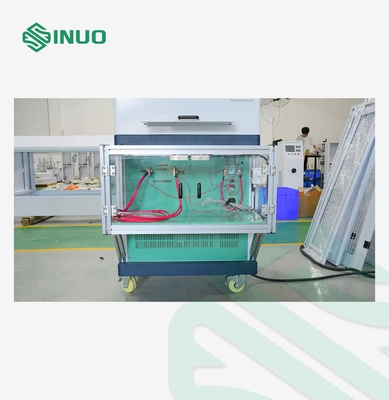

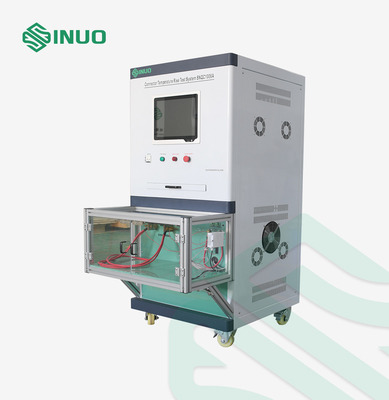

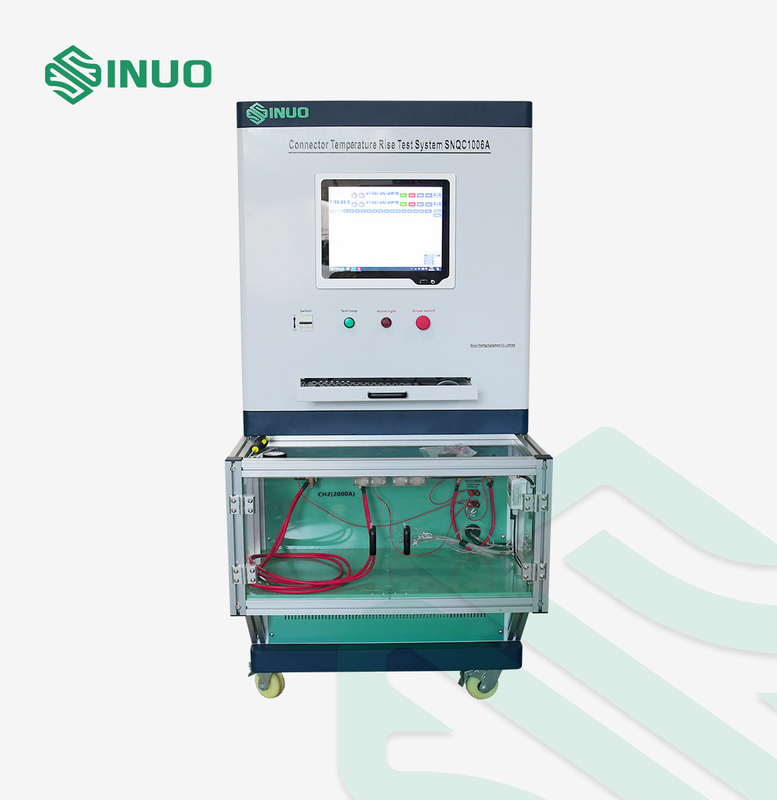

Sistema de teste de resistência de corrente de curto prazo do conector IEC 62196-2 EV

Sistema de teste de resistência de corrente de curto prazo do conector IEC 62196-2 EV

Nome da marca: Sinuo
Número do modelo: SNQC1006B-6500A
MOQ: 1
Preço: Customized
Condições de pagamento: T/T
Capacidade de abastecimento: 10 conjuntos por mês
Informações pormenorizadas
Lugar de origem:
porcelana
Certificação:
Calibration Certificate (Cost Additional)
Peso:
400kg
Dimensões:
1000 mm (W) × 1300 mm (D) × 1800 mm (H)
Precisão de estabilidade:
± 0,5 ° C.
Frequência de amostragem:
100ms a 1800s
Faixa de medição de temperatura:
0°260°C
Pontos de medição da temperatura:
16 canais
Intervalo da gravação de dados:
100ms a 1800s
Intervalo de definição do aumento de temperatura:
0 ̊100°C
Detalhes da embalagem:
embalagem para exportação
Habilidade da fonte:
10 conjuntos por mês
Destacar:

Sistema de corrente de ensaio de curto prazo

,

Sistema de ensaio de elevação IEC 62916-2

,

Sistema de ensaio de aumento de corrente e temperatura

Descrição do produto

Sistema de teste de resistência de corrente de curto prazo do conector IEC 62196-2 EV


Normas e Cláusulas Cumpridas


Este sistema de teste atende aos requisitos padrão da IEC 62196-1Ed.4CDV 2020 cláusula 12.3, cláusula 24, tabela 10, cláusula 34.2, 34.4 e 35.4., IEC 62196-2, IEC 62196-3, etc.

Visão geral do produto


O sistema de teste de resistência de corrente de curto período do conector EV foi projetado para avaliar a capacidade dos conectores de carga e contatos elétricos de suportar cargas de alta corrente de curta duração. O sistema verifica a capacidade de transporte de corrente, o desempenho do contato de aterramento e a resposta de temperatura durante testes de alta corrente.

É adequado para plugues EV, tomadas, conectores de veículos e componentes de interface de carregamento.

Recursos do equipamento


O sistema usa software autoprogramado controlado por um computador. Todos os procedimentos de teste padrão e julgamentos de dados são controlados pelo sistema, facilitando a operação. É usado para avaliar o aquecimento da superfície e o aumento da temperatura do eletrodo das interfaces de carregamento e acessórios elétricos quando conectados à corrente de carga e para verificar se o aumento da temperatura atende aos requisitos padrão.

Parâmetros Técnicos


Estação de trabalho de saída 1 estação de saída CC
Tensão máxima de saída CC menor que CC 15V
Saída de corrente de teste ajustável constante CC 200–6500A
Precisão de exibição atual ±(0,25% da leitura + 0,25% da faixa), resolução 1A
Precisão de exibição de tensão ±(0,25% da leitura + 0,25% da faixa), resolução 0,01V
Teste a estabilidade atual ±(1% do valor definido + 0,5A), tempo de resposta aproximadamente 1s
Fonte de alimentação de contato de controle Faixa de corrente CA (0–2) A
Modos de operação Modo contínuo, modo liga/desliga, modo de controle automático de temperatura
Modo Ligado/Desligado Contínuo

• Tempo de teste em modo contínuo: 0,01 a 99,99 horas

• Tempo para ligar/desligar no modo liga/desliga: 0,01 a 99,99 horas

• Contagem liga/desliga: 1 a 9.999 vezes, para automaticamente quando a contagem é atingida

• Configuração de Corrente: Configurações de controle programáveis ​​(podem ser configuradas de acordo com IEC62196, com combinações de tempo e corrente conforme mostrado na tabela abaixo)

Modo de controle automático de temperatura

O sistema pode definir um valor de aumento de temperatura estável e encontrar automaticamente o valor de corrente apropriado.

• Faixa de configuração de aumento de temperatura: 0–100°C

• Precisão de estabilidade: ±0,5°C

• Calcula automaticamente a corrente necessária para o aumento de temperatura desejado

Teste de corrente de curto prazo


• Teste de resistência de corrente de curta duração

• Verificação de contato de aterramento

• Medição de aumento de temperatura

• Monitoramento de temperatura terminal

• Avaliação de segurança elétrica

Teste de aumento de temperatura (dispositivo de inspeção de temperatura integrado)


• Faixa de medição de temperatura: 0–260°C, Precisão: ±0,3% da leitura + 1°C; Resolução: 0,1°C

• Pontos de medição de temperatura: 16 canais (incluindo 1 ponto para medição de temperatura ambiente)

• Tipos de termopares suportados: O instrumento suporta tipos de termopares J, K, T, E, S, N, B, R.

• Termopar Usado para Medição: Termopares de fio fino tipo K 30AWG da USA Ω Company, comprimento 2 metros, 20 peças no total.

• Sondas de temperatura: As sondas de temperatura podem realizar testes em tempo real sem danificar o instrumento.

• Velocidade de varredura de temperatura e intervalo de gravação: 0,1 a 1.800 segundos para todos os canais.

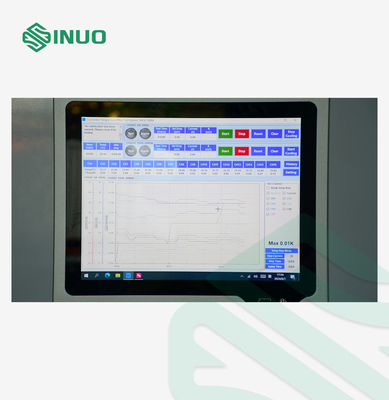

• Registro de dados de temperatura: concluído automaticamente pelo computador, com configuração para software de teste de computador.

• O software pode definir um canal de temperatura ambiente e subtrair automaticamente a temperatura ambiente durante a coleta de dados.
