Equipamento de ensaio de pulverização para estações de carregamento e grandes produtos IEC60529 IPX3/4

Equipamento de ensaio de pulverização para estações de carregamento e grandes produtos IEC60529 IPX3/4

Nome da marca:	Sinuo
Número do modelo:	SN4415
MOQ:	1
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 SETS POR MÊS

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Capacidade do reservatório de água:

≤ 80 L

Intervalo de ângulos de pulverização:

±45°

Tamanho da abertura:

Ø0,5 mm

Diâmetro esférico:

Sf75.5

Precisão do fluxo:

± 0,5 L/min

Velocidade de elevação:

0-150 mm/S

Intervalo de fluxo:

12.5 L/min (cada um)

Distância de elevação:

400 mm-2700 mm

Detalhes da embalagem:

embalagem para exportação

Habilidade da fonte:

10 SETS POR MÊS

Destacar:

Equipamento de ensaio de pulverização IPX3

Equipamento de ensaio por pulverização IEC60529

Descrição do produto

Equipamento de ensaio de pulverização IEC60529 IPX3/4 para estações de carregamento e grandes produtos

Complied Standards & Clauses

Conforme a norma IEC60529:2001etc.

Visão geral do produto

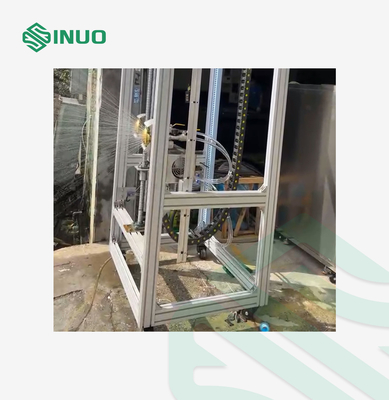

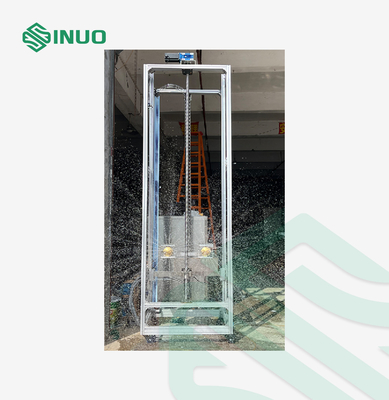

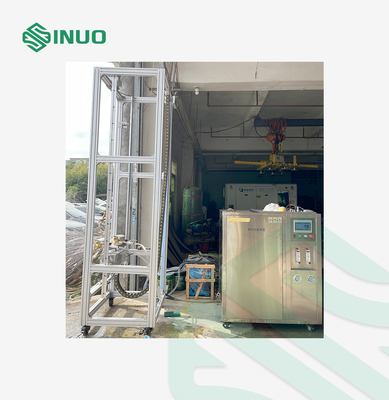

O produto de ensaio é colocado num espaço aberto ao ar livre para um ensaio de pulverização de nível IPX3-4; o ensaio IPX3 ou IPX4 pode ser selecionado de acordo com a situação real do produto.O equipamento é dividido numa combinação global (controle, reservatório de água, bomba de água e estrutura de elevação), todos montados em dispositivos móveis, as condutas de água e os cabos de alimentação serão arrastados para trás do dispositivo móvel durante o ensaio.O rack móvel é equipado com dois cabeças de sprinkler pcsA distância entre o bico e a amostra é deslocada manualmente e o suporte de pulverização é empurrado manualmente para a frente.O quadro de pulverização pode mover-se para cima e para baixo, e a altura da distância móvel para cima e para baixo é de 400-3000 mm (a altura máxima de pulverização é de 2700 mm).O caudal do spray de água é ajustado pela válvula (ajuste manual) e exibido pelo caudalímetro eletromagnéticoDurante o ensaio (tempo de ensaio, velocidade de marcha para cima e para baixo, velocidade de marcha para cima e para baixo, ângulo de pulverização) pode ser definido no ecrã táctil.

Parâmetros técnicos

Aplicação	Apto para ensaios IPX3/IPX4 de produtos grandes;
Apertura	Ø0,5 mm
Número de furos	121 pcs ((Existe um buraco do meio, os dois círculos internos de 24 pcs de buracos têm um ângulo de 30°, e os quatro círculos externos de 96 pcs de buracos têm um ângulo de 15°.)
Diâmetro esférico do bico	Sf75.5
Estrutura	Adotando uma estrutura de defleção removível, a defleção é instalada durante o teste IPX3 e removida durante o teste IPX4; É uma defleção de alumínio, um contrapeso de aço inoxidável.
Tempo de ensaio	Não inferior a 3 minutos (1min/m2), o utilizador pode definir o tempo (controle do sistema de controlo).
Pressão da água	150kpa, o utilizador pode definir a pressão (controlada pelo sistema de controlo).

Dimensões do estante de pulverização	900mm800mm3000mm
Distância de elevação	400 mm-2700 mm (podem ser ajustados)
Velocidade de elevação	0-150 mm/S (pode ser definido)
Intervalo de ângulos de pulverização	± 45° (pode ser definido).
Área de aplicação	Adequado para a pulverização de água com bocal IPX3, IPX4 e controlo automático de todo o equipamento à prova d'água;
Método de abastecimento de água	Fornecimento de água de fluxo constante
Capacidade do reservatório de água	≤ 80L
Temperatura da água de ensaio	Temperatura ambiente
Fluxo
processo de controlo do abastecimento de água	A válvula é ajustada manualmente, o medidor de vazão lê a taxa de fluxo e a taxa de fluxo é exibida no ecrã táctil.
Intervalo de fluxo	12.5 L/min (cada um)
Precisão do caudal	± 0,5 L/min
Medidor de caudal	Fluxímetros eletromagnéticos XYDL-DN15;
Bomba de água	Uma bomba centrífuga de aço inoxidável;

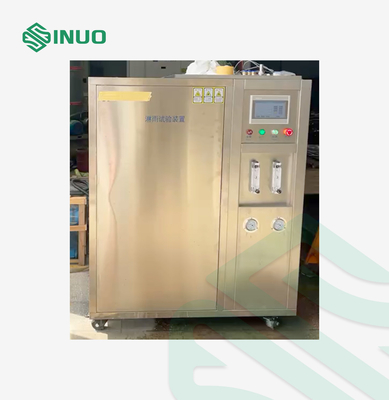

Cabine de controlo
Detecção de fluxo	Fluxímetro eletromagnético, sinal de retorno de fluxo.
Ajuste de fluxo	Ajuste manual
Controlador	Delta PLC
Ecrã táctil	Delta
Função de controlo	Fornecimento de água de fluxo constante, controlo do tempo de ensaio, controlo da velocidade de marcha para cima e para baixo, controlo da distância de marcha para cima e para baixo, controlo do ângulo de pulverização.
Função de protecção	Protecção contra fugas, sobrecarga, curto-circuito.
Componentes elétricos	Usando marcas conhecidas (Schneider, Izumi, Omron), etc.
Trabalhador de fiação	Cumprir as normas nacionais, o layout do painel elétrico é razoável, a fiação é firme e as marcas são claras.

Detalhes

Equipamento de ensaio de pulverização para estações de carregamento e grandes produtos IEC60529 IPX3/4 0
