Câmara de ensaio ambiental IEC 60068 Câmara de temperatura e umidade

Câmara de ensaio ambiental IEC 60068 Câmara de temperatura e umidade

Nome da marca:	Sinuo
Número do modelo:	SN886
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	1 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Dimensões da câmara interna:

pode ser personalizado

Dimensões da câmara exterior:

Sujeito ao desenho real

Norma aplicada:

IEC 60068-2-1/2/30/78

Intervalo de umidade:

20%~98%RH

Fluctuação da humidade:

≤ ± 2,0%R.H.

Intervalo de temperatura:

-40°C~+120°C

Taxa de aquecimento:

2°C/min

Taxa de arrefecimento:

00,7 ‰ 1 °C/min

Detalhes da embalagem:

Outros

Habilidade da fonte:

1 conjuntos/mês

Destacar:

Câmara de ensaio ambiental

IEC 60068 Câmara de ensaio ambiental

Descrição do produto

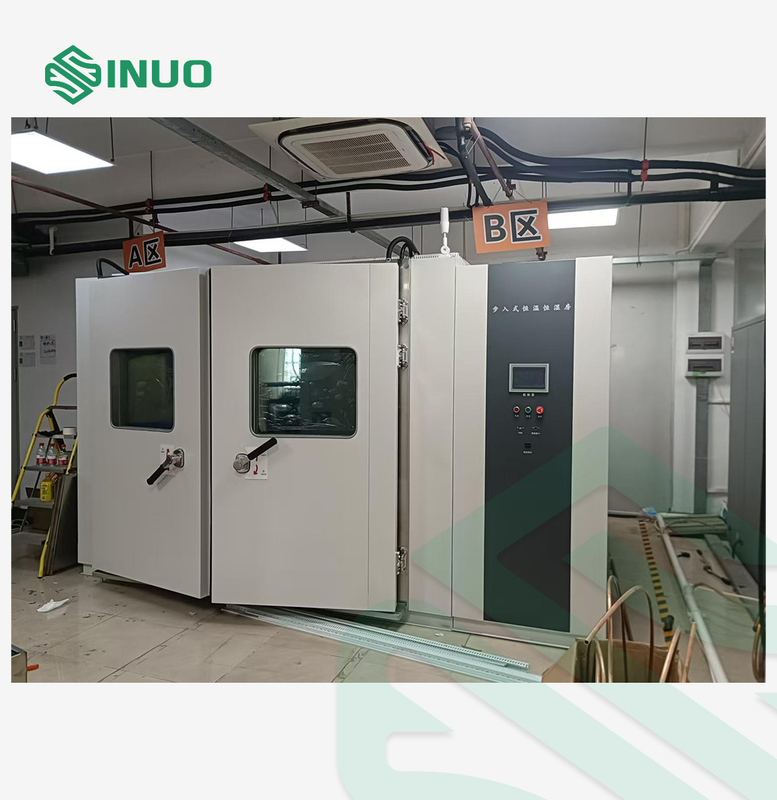

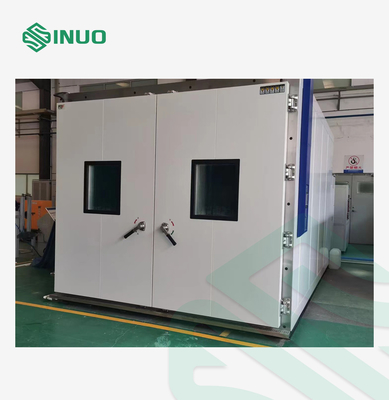

Câmara de teste ambiental Walk in IEC 60068 Câmaras de temperatura e umidade

Normas e cláusulas cumpridas

IEC60068-2-1:2007 “Testes ambientais - Parte 2-1: Testes - Teste A: Frio, IDT”

IEC60068-2-2:2007 “Testes ambientais - Parte 2-1: Testes - Teste B - Calor seco, IDT”

IEC60068-2-30:2005 “Testes ambientais - Parte 2-30: Testes - Db de teste: Calor úmido, cíclico (ciclo de 12h+12h), IDT”

IEC60068-2-78:2012 “Testes ambientais - Parte 2-78: Testes - Cabine de teste: calor úmido, estado estável, IDT”

Visão geral do equipamento

A sala de teste de temperatura e umidade constante walk-in é adequada para testes de desempenho de segurança, testes de confiabilidade, testes de triagem de produtos, etc. de componentes eletrônicos. Ao mesmo tempo, por meio desses testes, a confiabilidade do produto é melhorada e o controle de qualidade do produto é realizado.

A sala de teste de temperatura e umidade constante walk-in é um equipamento de teste essencial nas áreas de aviação, automóveis, eletrodomésticos, pesquisa científica, etc. Faixa de amostra: elétrica, eletrônica, semicondutora, comunicação, optoeletrônica, aparelhos elétricos, aparelhos elétricos automotivos, materiais e outros produtos. Este equipamento é usado para avaliar e determinar os parâmetros, desempenho e adaptabilidade das amostras acima após os testes de alta e baixa temperatura e umidade com mudanças rápidas no ambiente de temperatura.

É adequado para escolas, fábricas, indústria militar, pesquisa e desenvolvimento e outras unidades.

Volume e tamanho
Volume efetivo	8m³	12 m³	48 metros³	60 metros³	Personalizado
Dimensões da caixa interna	L: 2000 mm Altura: 2000 mm E: 2000 mm	L: 2000 mm Altura: 2000 mm E: 3000 mm	L: 4000 mm Altura: 3000 mm E: 4000 mm	L: 5000 mm Altura: 3000 mm E: 4000 mm	Podem ser personalizadas todas as dimensões necessárias
Dimensões externas Aprox.	L: 3000 mm Altura: 2530 mm E: 2630 mm	L: 2560 mm Altura: 2950 mm E: 4000 mm	L: 4700 mm Altura: 3200 mm E: 5000 mm	L: 5700 mm Altura: 3200 mm E: 5000 mm	Sujeito ao design real

Parâmetros técnicos

Desempenho	(temperatura ambiente -5℃~+28℃, condição sem carga)
Faixa de temperatura	-40℃~+120℃ ou pode ser personalizado (A temperatura de teste mais alta: 80℃, 100℃, 120℃, 150℃; a temperatura de teste mais baixa temperatura: -60℃, -40℃, -20℃, 0℃ são opcionais)
Taxa de aquecimento	-40℃~+120℃ cerca de 2～3℃/min (sem carga, média)
Taxa de refrigeração	+120℃~-40℃ cerca de 0,7～1℃/min (sem carga, média)
Precisão de resolução	0,01℃	Dados medidos em condições sem carga
Flutuação de temperatura	±0,5℃
Desvio de temperatura	±2,0℃
Faixa de umidade	20%～98%UR
Desvio de humidade	Abaixo de 75% UR: ≤±5,0% UR Acima de 75% UR: ≤+2/-3% UR
Flutuação de humidade	≤±2,0%UR
Diagrama de alcance da capacidade de controle de temperatura e umidade
Fonte de energia	AC3￠5W 380V 50/60Hz (R, STN trifásico cinco fios mais fio terra) (flutuação de tensão ≤ ±10%)
Poder	A potência total do equipamento é de cerca de 25KW
Barulho	Medido de acordo com GB/T14623-2008, o nível de ruído é ≤75dB (o dispositivo de detecção de ruído é medido a uma distância de 1m da porta do equipamento).
Padrões	IEC60068-2-1:2007 “Testes ambientais - Parte 2-1: Testes - Teste A: Frio, IDT” IEC60068-2-2:2007 “Testes ambientais - Parte 2-1: Testes - Teste B - Calor seco, IDT” IEC60068-2-78:2012 “Testes ambientais - Parte 2-78: Testes - Cabine de teste: calor úmido, estado estável, IDT” IEC60068-2-30:2005 “Testes ambientais - Parte 2-30: Testes - Db de teste: Calor úmido, cíclico (ciclo de 12h+12h), IDT”
Design de economia de energia	O PLC (Controlador Lógico Programável) do sistema de controle é usado. As condições de operação do refrigerador são ajustadas automaticamente de acordo com as condições de teste. O sistema de refrigeração pode ajustar a potência de acordo com o tamanho da carga. Ele também tem tecnologia de regulação de energia do compressor. Ele pode atingir excelentes efeitos de economia de energia.
Método de resfriamento	O equipamento adota refrigeração a água

características do produto

Materiais Estruturais
Instalação geral	O armazém é montado e instalado por meio de travas de fixação no local e tem uma bela aparência. A camada intermediária entre a sala interna e a casca externa é preenchida com espuma de poliuretano e placas de aço reforçadas. Pode desempenhar simultaneamente o papel de preservação do calor e fortalecer a resistência das salas internas e externas. A estrutura é firme e a instalação é conveniente e rápida, com um curto período de construção.
Material da caixa externa	Pulverização de chapa A3: 1,0 mm

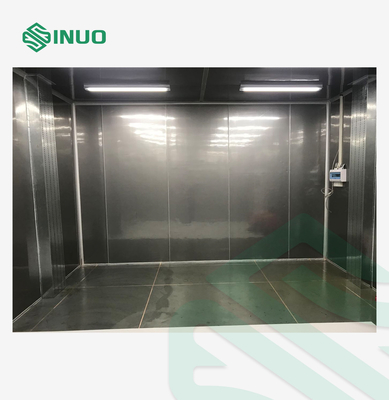

Material da caixa interna	A câmara interna utiliza aço inoxidável fosco SUS#304 Espessura: 1,0 mm
Material isolante	Espuma de poliuretano rígido de 100 mm e lã de vidro são resistentes a chamas e à prova de fogo, atendendo aos requisitos ambientais. A camada intermediária entre a câmara interna e a casca externa é preenchida com poliuretano, que pode desempenhar simultaneamente o papel de preservação de calor e fortalecer a resistência das câmaras interna e externa. A estrutura é firme, e a instalação é conveniente e rápida, com um curto período de construção.
Tábua vertical e tábua superior	Feito de aço inoxidável fosco SUS#304 (1,0 mm de espessura)
Material de fundo	Feito de material antiderrapante de aço inoxidável em relevo SUS#304

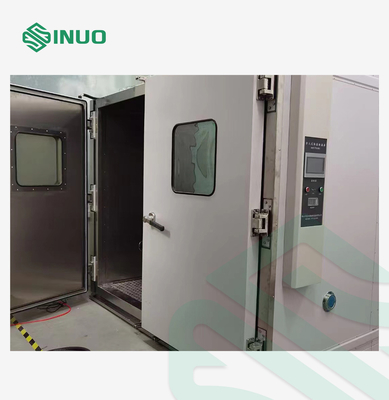

Porta da caixa	O exterior da porta é feito de chapa de aço laminada a frio com corte CNC, dobramento e pintura de cozimento (espessura de 1,2 mm). O interior é reforçado com tubos quadrados para garantir uso a longo prazo sem deformação e vazamento de ar. Porta única articulada. Para evitar condensação ou geada na borda da moldura da porta e da porta durante testes de baixa temperatura, a moldura da porta e a borda da porta são equipadas com dispositivos elétricos de descongelamento.
Fundo	A ranhura de drenagem inferior tem 60 mm de largura e 30 mm de profundidade. Ela é afundada ao redor do fundo. Há 2 drenos de piso de aço inoxidável para descarga de água de condensação no teste de câmara de teste de alta temperatura e alta umidade.
Placa de fundo da caixa	(a) Carga uniforme: 500kg/m2; (b) A capacidade de suporte da placa inferior é garantida pelo aço do canal horizontal. A sala de teste é instalada em um plano, e a placa inferior da sala de teste é instalada com quadrados de madeira de suporte de carga. Uma placa de alumínio antiderrapante de 3 mm é instalada na placa inferior de aço inoxidável. Isso garante que a força em toda a placa inferior seja uniforme.
Janela de observação	Tamanho da janela de observação: largura 400*altura 600mm. A porta é equipada com uma grande janela de observação de vidro a vácuo de 3 camadas à prova de vapor. Durante qualquer teste, não há geada ou condensação na superfície.
Dispositivo de iluminação	Duas lâmpadas de iluminação são instaladas na câmara de teste, que são à prova de explosão e umidade.
Furo de teste	O corpo da máquina é equipado com um furo de Φ100mm, um plugue macio e uma tampa de furo. Pode ser usado para conectar linha de energia de teste externa ou linha de sinal.
Selo	A vedação da porta da câmara de teste adota tiras de borracha de silicone, que são resistentes a altas e baixas temperaturas, antienvelhecimento e têm bom desempenho de vedação.
Janela de equilíbrio de pressão	A janela de equilíbrio de pressão é usada para equilibrar a pressão dentro e fora do armazenamento. Ao aquecer, evita que a pressão interna fique muito alta e exerça muita força para fora na porta. Ao resfriar, evita que a porta seja sugada para dentro e não consiga abrir. Geralmente é fechada e abre automaticamente quando a diferença de pressão é grande.
Sensor de temperatura	Sensor de temperatura PT100 de platina importado com alta precisão
Sensor de umidade	Sensor de umidade de alta sensibilidade com alta precisão e longa vida útil

Configuração da câmara

1.1 Sistema de suprimento de ar
1.1.1 Diagrama de fluxo de ar	A saída de ar adota um modo de retorno de ar circulante com saída de ar superior e retorno de ar inferior.
1.1.2 Características do suprimento de ar	O ar é transportado pela roda do ventilador centrífugo. As persianas de saída de ar ajustam a direção do vento para garantir totalmente a uniformidade dentro da caixa.
1.1.3 Motor de circulação	Adote motor assíncrono de 380 V
1.1.4 Moinho de vento	Ventilador de circulação centrífugo de múltiplas lâminas, lâminas de liga de alumínio resistentes a altas e baixas temperaturas

1.2 Sistema de refrigeração		Observação
1.2.1 Método de refrigeração	Compressão mecânica de vapor em cascata binária
1.2.2 Compressor	Compressor de pistão semi-hermético GEA BOCK ou compressor scroll Emerson
1.2.3 Refrigerante	HFC R404a+R23 sem flúor e ecologicamente correto
1.2.4 Condensador	Tipo casco e tubo de alta eficiência refrigerado a água
1.2.5 Evaporador	Evaporador de aletas de liga de alumínio de múltiplos estágios de alta eficiência (tipo aleta espessada)
1.2.6 Outros acessórios	Todos são produtos de alta qualidade de marcas internacionais de primeira linha (foto à direita: filtro seco)
1.2.7 Desumidificação	Refrigeração e desumidificação por sistema de refrigeração (o ar na caixa passa pelo evaporador abaixo da temperatura do ponto de orvalho e a umidade precipita)

1.3 Sistema de aquecimento e umidificação
1.3.1 Tubo de aquecimento	Aquecimento elétrico, fio de aquecimento de liga de níquel-cromo de alta qualidade, controle de largura de pulso PID SSR ajusta automaticamente a potência de aquecimento.
1.3.2 Método de controle	O sinal de saída do controlador é usado para obter controle de chave sem contato de alta precisão por meio do relé de estado sólido SSR
1.3.3 Tubo de umidificação	Aquecimento elétrico tipo caldeira. Fio de aquecimento de liga de níquel-cromo de alta qualidade mais armadura SUS304. O controle de largura de pulso PID SSR ajusta automaticamente a potência de aquecimento. Após a umidificação, o vapor é despejado na câmara de teste.
1.3.4 Método de controle	O sinal de saída do controlador é usado para realizar o controle de chave sem contato de alta precisão por meio do relé de estado sólido SSR

1.4 Sistema de controle e circuito de controle		Observação
1.4.1 Controlador	Adote controlador de temperatura e umidade de tela sensível ao toque colorida programável de equilíbrio frio. Tela sensível ao toque true color de "7 polegadas" em chinês e inglês. Interface homem-máquina (estilo de diálogo na tela). Controle de computador. Registro de curva USB. Dispositivo de armazenamento de dados.
1.4.2 Função de exibição de tela
1.4.3 Resolução de controle	Temperatura 0,01℃; umidade 0,1%; tempo 1min
1.4.4 Faixa de configuração	Condições de temperatura: -40℃~100℃; Ajuste de acordo com a faixa de temperatura operacional do equipamento (limite superior +5℃, limite inferior -5℃);
1.4.5 Modo de operação	Operação de programa, operação de valor fixo
1.4.6 Capacidade do programa	A configuração do tempo de operação de valor fixo pode chegar a 9999h59m (a configuração 0 significa operação contínua sem limite de tempo); Capacidade utilizável do programa: máximo 120 grupos; Capacidade de memória utilizável: 120 passos por grupo; Comandos repetíveis: cada comando pode ser executado até 999 vezes.
1.4.7 Método de configuração	Modo de diálogo humano-computador, usando entrada e controle de toque
1.4.8 Interface de comunicação	Pode ser conectado a um computador para exibir curvas e coletar dados; Pode ser usado como um sistema de monitoramento e controle remoto; Pode ser usado para controlar várias máquinas de forma síncrona; Dispositivos de comunicação RS-232, RS-485 e USB.
1.4.9 Cartão de armazenamento USB	Uma unidade flash USB pode ser inserida para baixar curvas históricas e dados históricos, e possui função de troca a quente.
1.4.10 Método de registro de dados	Ele tem uma RAM protegida por bateria. Ele pode salvar os valores definidos do dispositivo, valores de amostragem e tempo de amostragem. O ciclo de gravação da curva pode ser definido para 30~60seg. O tempo máximo de memória é de 90 dias de curvas históricas e dados históricos (quando amostragem).
1.4.11 Função de memória de desligamento	O modo de recuperação de falha de energia pode ser definido como: partida a quente/partida a frio/parada.
1.4.12 Função de inicialização programada	O tempo de inicialização pode ser definido à vontade. Quando a energia for ligada e o tempo acabar, a máquina funcionará automaticamente.
1.4.13 Ambiente de uso do software	Sistema operacional Windows2000 em chinês simplificado ou WindowsXP em chinês simplificado
1.4.14 Conexão de rede (opcional)	Ele pode ser conectado à Ethernet por meio de software profissional. Ele pode ser controlado remotamente e assistido remotamente por meio da rede. Ele também pode coletar dados de teste por meio da rede. Ele pode controlar várias unidades ao mesmo tempo.
1.4.15 Função de aplicativo para celular (é necessário comunicar antes de fazer o pedido)	O dispositivo pode ser operado, os parâmetros definidos e monitorados por meio do aplicativo do celular.
1.4.16 Principais componentes do circuito de controle	Os principais componentes do circuito de controle são todos de marcas de alta qualidade. Para uma lista detalhada, consulte a tabela de materiais principais
1.4.17 Diagrama de referência do sistema de circuito		De acordo com o diagrama de circuito padrão nacional, cada linha é padronizada com um número de linha.

Função protetora

1.5 Função de proteção

Observação

1.5.1 Equipado com um disjuntor de proteção contra curto-circuito sem fusível

1.5.2 Proteção contra sobrecarga e superaquecimento do compressor

1.5.3 Dispositivo de proteção contra sobrecorrente/subtensão do sistema

1.5.4 Exibição de falha de autodiagnóstico do controlador

1.5.5 Proteção contra pressão de água de resfriamento muito baixa

1.5.6 Proteção contra subfase de alimentação, vazamento, proteção contra curto-circuito

1.5.7 Proteção contra curto-circuito de carga

1.5.8 Terminal de aterramento de segurança

1.5.9 Proteção contra superaquecimento ou sobrecarga do motor do ventilador

1.5.10 Dispositivo de equilíbrio de pressão dentro e fora da caixa

Detalhes Introdução

1.6 Outros componentes

1.6.1 Manual de instalação de equipamento padrão, manual de manutenção e manual de operação

1.7 Condições de uso

1.7.1 Temperatura ambiente: -5℃~+28℃;

1.7.2 Umidade relativa: ≤85%RH;

1.7.3 Pressão atmosférica: 80kPa~106kPa

1.7.4 Nenhuma vibração forte ao redor

1.7.5 Fonte de alimentação do equipamento: (observe que a fonte de alimentação de teste não está incluída)

1.7.5.1 Conecte à fonte de alimentação 380 VCA (±10%), linha trifásica + fio terra de proteção, resistência de aterramento ≤4Ω;

1.7.5.2 Potência máxima efetiva: 25KW

1.7.6 Frequência: 50±0,5HZ

Diagrama de Estrutura

1.8 Diagrama da estrutura do equipamento (apenas para referência)

Câmara de ensaio ambiental IEC 60068 Câmara de temperatura e umidade 17

1. Porta única; 2. Sala de trabalho; 3. Sala de condicionamento de calor e umidade;

4. Umidificador; 5. Evaporador; 6. Aquecedor; 7. Ventilador; 8. Unidade de refrigeração; 9. Torre de resfriamento.

Lista de acessórios principais

1.9 Lista de materiais principais
Nome	Marca	Modelo	Origem
Estrutura
Corpo da caixa	Costumização	Conselho de Câmara	China
Caixa interior		Aço inoxidável 304	China
Motor de circulação	Taiwan Yizheng		China
Refrigeração
Compressor	BOCK ou Emerson	Compressor semi-hermético ou scroll	Alemanha ou Estados Unidos
Condensador			Taiwan
Evaporador	Zhongli		Taiwan
Interruptor de pressão	Zhongli	HNS	Dinamarca
Secador	Danfoss	DML	Dinamarca
Válvula solenoide	Danfoss	VBB501	Alemanha
Refrigerante e consumíveis	OFFENWANGER	R404A+R23	Estados Unidos
Ao controle
Controlador	TATUAGEM	MNT-600	China
Sensor	NAVEGAÇÃO	PT100	China
Interruptor de energia	CHINT	Tipo de proteção contra vazamento	China
Contator	Schneider	LC1E1810M5	França
Aquecedor	Personalizado	Liga de níquel-cromo	China
Relé térmico	Schneider	LRE12N	França
Protetor de subfase reversa	Schneider		França
Proteção contra superaquecimento	Arco-íris	5~300°	CORÉIA
Relé de estado sólido	Yangming	RSS	TAIWAN
Retransmissão	Schneider	2P,4P	França
Cabo	Chengtiantai		China
