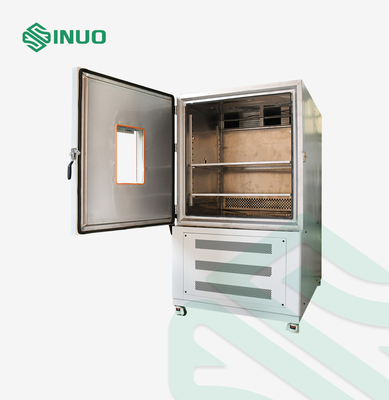

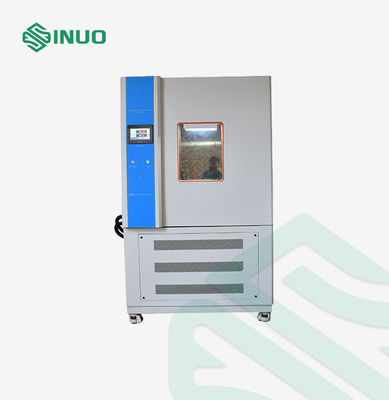

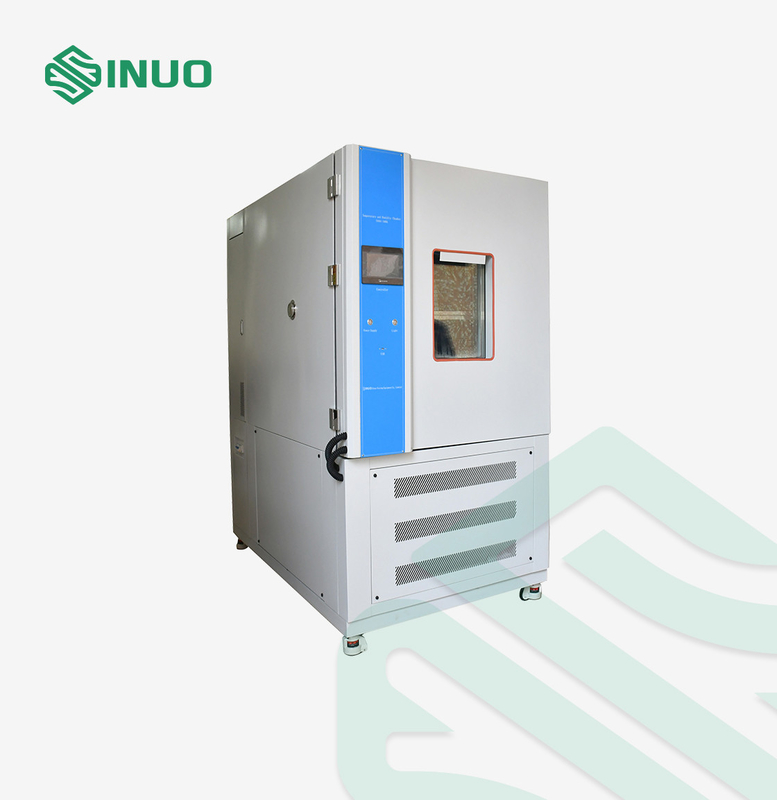

IEC60068-2-78 -70°C Câmara de ensaio equilibrada a frio com temperatura e umidade constantes 1000L

(20%98)%RH

(Temperatura: 20°C ∼ 85°C, ver gráfico de intervalo de temperatura e umidade controlável, sem carga de calor ativa)

Para o ensaio da média de 9 pontos, é utilizada uma ponderação; cada ponto de ensaio encontra-se a 1 metro da fonte de ruído horizontalmente e a 1 metro do solo.)

Um nível sonoro≤70 dB (A)

(Medido numa sala insonorizada com uma temperatura ambiente de 25°C e baixo eco;

Envelope de edifício isolado

1Material de isolamento da caixa: espuma rígida de poliuretano resistente a altas temperaturas de 100 mm.

2Material de isolamento da porta: espuma de poliuretano rígida resistente a altas temperaturas de 100 mm.

3Material da parede exterior: borracha de cartão A3

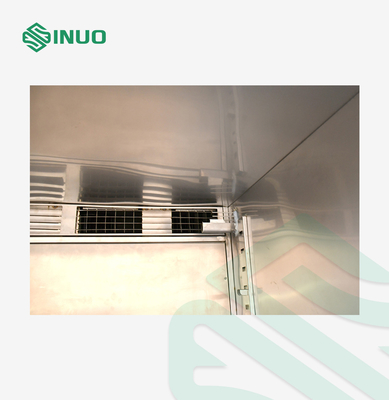

4Material da parede interna: chapa de aço inoxidável escovada SUS#304.

1.Ventilador, aquecedor, evaporador (também desumidificador), dispositivo de drenagem, porta de equilíbrio de pressão, placa de guia de ar ajustável, sensor de temperatura

2- Ventiladores centrífugos de eixo longo de aço inoxidável: 4 unidades/90 W.

1Lâmpadas de poupança de energia na caixa: lâmpadas de poupança de energia LED

2. Manobrista embutida plana,

3- Furo de chumbo: φ50 mm 1 peça

4Janela de vidro temperado a vácuo de 3 camadas de 400x600x40 mm.

5- Chave de porta: SUS # 304 Chave importada

1Equipada com um mecanismo de bloqueio da porta de segurança (a porta pode ser aberta na sala de ensaio), a porta é equipada com calor eléctrico para evitar a condensação,e a faixa de visão da janela de observação do vidro isolante é aproximadamente (W400×H600mm)Dispositivo de aquecimento eléctrico para evitar a condensação no quadro da porta

2A porta de uma peça abre-se para fora, com a dobradiça à esquerda e a alça à direita (quando virada para a frente da caixa).

1Potência de aquecimento: cerca de 4 kW

2Método de controlo de aquecimento: SSR (Solid State Relay) sem contacto de igual período de modulação de largura de pulso

3.Aquecedor eléctrico de aço inoxidável em forma de tubo de calor de tipo barbatana

1Método de arrefecimento: arrefecimento a ar

2Sistema de refrigeração de temperatura ultra-baixa de vórtice de baixa temperatura e baixo ruído Hitachi ou Emerson (método de dissipação de calor refrigerado a ar).

1Comparado com o projeto tradicional, a estabilidade de controlo e a reprodutibilidade são mais elevadas, e alcança uma super eficácia de poupança de energia e poupança de mais energia.

2Adotar ajuste automático do dispositivo de fluxo de carvão frio para efetivamente eliminar a carga de aquecimento do produto a ser testado e tecnologia alemã/japonesa

Sincronização tecnológica.

1Os dispositivos de estrangulação adotam acessórios de refrigeração Chiming importados.

2O condensador e o evaporador adotam um dispositivo de barbatana de alumínio do tipo duplo spoiler AC&R.

1O sistema de refrigeração foi concebido com medidas de redução de vibrações e ruído, tais como tubos de amortecimento.

2Circuito de refrigeração de ar de retorno do compressor

3. válvula reguladora da pressão de evaporação.

4O controlador do sistema de controlo ajusta automaticamente as condições de funcionamento do compressor de refrigeração de acordo com as condições de ensaio.e pode controlar a capacidade de resfriamento de saída para alcançar o princípio da economia de energia.

Indicação de entrada de temperatura e umidade PT100x2.

Resolução: temperatura ±0,01°C, umidade ±0,1%R.H.

Possui funções de alarme e de espera de limite superior e inferior.

9 conjuntos de configurações de parâmetros de controlo PID, cálculo automático PID.

Ecrã de correcção automática de lâmpadas secas e molhadas

Precisão: temperatura ± 0,1°C + 1 dígito, umidade ± 1%R.H+ 1 dígito

A inclinação da temperatura: 0,1 ~ 9,9 pode ser definida.

1Método de controlo de temperatura e umidade equilibrado BTHC + controlo inteligente da capacidade de arrefecimento DCC + controlo eléctrico inteligente DEC (equipamento de ensaio de temperatura e umidade)

2. PID de saturação anti-integral

3Método de controlo da temperatura equilibrada BTC + controlo inteligente da capacidade de arrefecimento DCC + controlo eléctrico inteligente DEC (equipamento de ensaio de temperatura)

1Adota o estilo de conversação na tela, não é necessária entrada de teclas e as opções podem ser tocadas diretamente na tela.

2Os valores de temperatura definidos (SV) e reais (PV) são exibidos directamente.

3Pode exibir o número de programa em execução, segmento, tempo restante e número de ciclos.

4Função de tempo acumulado da operação.

5O valor de configuração do programa de temperatura é exibido numa curva gráfica, com a função de exibição em tempo real da execução da curva do programa.

6Tem uma tela de edição de programa separada, e pelo menos 5 segmentos de temperatura, umidade e tempo podem ser inseridos em cada página.

7O inglês pode ser alterado à vontade.

8A tela de aviso de falha é exibida.

9A iluminação do ecrã pode ser ajustada.

10A função de protecção do ecrã pode ser definida em temporizador, TIMER ou desligamento manual.

Superaquecimento do compressor

Desbordamento do compressor

Superpressão do compressor

Dispositivo de protecção contra a sobre-temperatura ajustável

Extrema sobre-temperatura no canal do ar condicionado

Motor do ventilador sobreaquecido

Protecção contra fugas

Tubos de aquecimento sem protecção contra a secagem por ar

Proteção contra sobrecarga e curto-circuito

Protecção contra interrupções de energia

Proteção contra baixos níveis de água

Intervalo de flutuação de tensão admissível: AC (380±10) V

Faixa de flutuação de frequência admissível: (50±0,5) Hz

A resistência de aterragem do fio de aterragem protetor é inferior a 4Ω

O utilizador deve configurar um interruptor de ar ou de energia de capacidade correspondente para o equipamento no local de instalação, que deve ser independente para utilização pelo equipamento.
