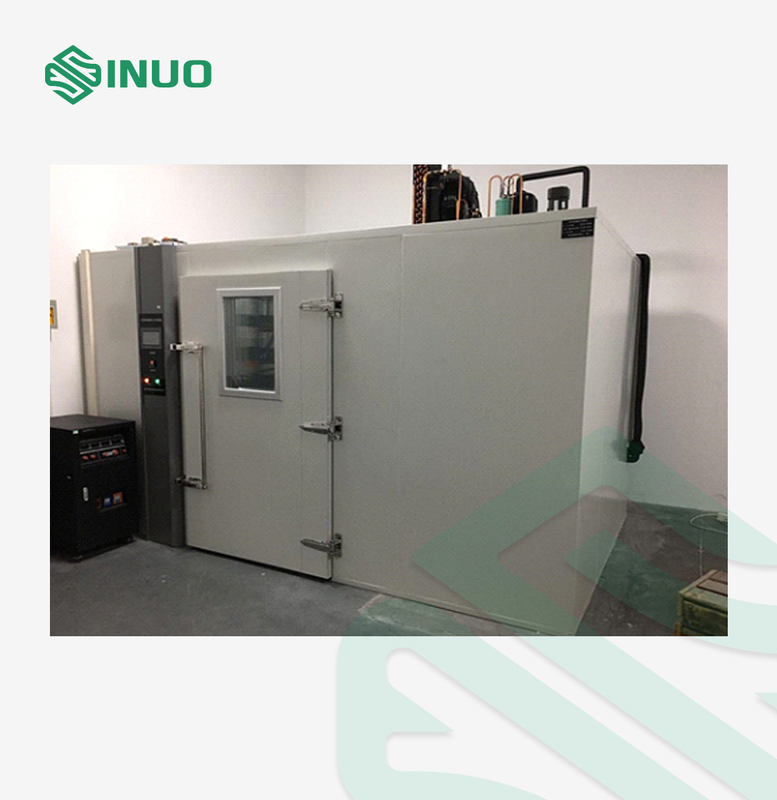

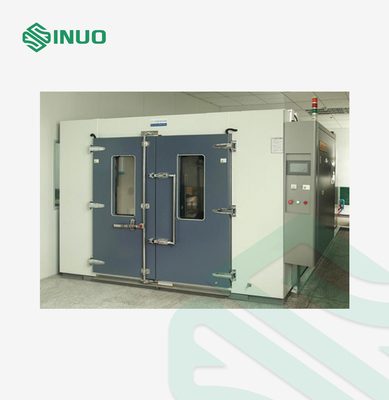

IEC60068-2-78 2012 Câmara de ensaio de temperatura e umidade constantes 6m3

IEC60068-2-78 2012 Câmara de ensaio de temperatura e umidade constantes 6m3

Nome da marca:	Sinuo
Número do modelo:	SN886-6m3
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Fluctuação da temperatura:

≤±0.5℃

Desvio da temperatura:

≤±2.0℃

Intervalo de humidade:

20%-98% RH

Desvio da humidade:

+2,0%RH / -3,0%RH

Taxa de aquecimento:

-70℃~+180℃

Velocidade de arrefecimento:

+ 180°C ∼ 70°C

Tamanho interno da câmara:

W2000mm x D1500mm X H2000mm

Dimensões da câmara externa:

W 2300mm × D 2890mm × H 2350mm

Detalhes da embalagem:

Embalagem para exportação

Habilidade da fonte:

10 conjuntos/mês

Destacar:

Câmara de Teste de Umidade e Temperatura Constante

Câmara de ensaio de humidade de 6m3

Câmara de ensaio de umidade IEC60068-2-78 2012

Descrição do produto

IEC60068-2-30 Câmara de entrada com controlo de humidade e temperatura 22m3

Normas e cláusulas cumpridas

IEC60068-2-30:2005 ¢ Ensaios ambientais-parte 2-30: Ensaios-ensaios Db: calor úmido, ciclo (12h+12h), IDT

IEC60068-2-78:2012 ¢ Ensaios ambientais-parte 2-78: Ensaios-Cabina de ensaio: calor úmido, estado estacionário, IDT

IEC60068-2-1:2007 ¢ Ensaios ambientais-parte 2-1: Ensaios-ensaios A: frio, IDT

IEC60068-2-2:2007 Exame ambiental - Parte 2-1: Ensaios - Ensaios B - Calor seco, IDT

Informações sobre o produto:

Esta câmara de ensaio simula o ambiente com variações de temperatura e umidade dos produtos ou materiais.Instrumentos e medidores e outras partes do produto sob condições de alta e baixa temperatura e ambiente úmido durante a armazenagem, transporte e utilização, para determinar a adaptabilidade a temperaturas dos produtos ou materiais acima referidos a ambientes de alta e baixa temperatura e umidade,especialmente para as alterações de desempenho e propriedades mecânicas do produto por electrificação.

Parâmetros técnicos

- Não, não.	Projeto	Conteúdo
A	Número do produto	SN886-6m3
B	Marca do produto	SINUO
C	Tamanho interno da câmara	W2000mm x D1500mm X H2000mm
	Dimensões da câmara externa	Parte do armário: cerca de 2300 mm W × 2890 mm D × 2350 mm H
D	Intervalo de temperatura	-70°C+180°C (intervalo ajustável)
	Taxa de aquecimento	-70°C+180°C taxa média de aquecimento durante todo o processo cerca de 2~3°C/min
	Taxa de arrefecimento	+180°C−70°C taxa média de arrefecimento durante todo o processo cerca de 0,7°C/min
	Resolução do visor de temperatura	0.1°C
	Fluctuação da temperatura	≤ ± 0,5°C	Dados medidos em condições de não carga
	Desvio de temperatura	≤ ± 2,0°C
	Intervalo de humidade	20%-98% de HRC
	Desvio da humidade	+2,0%RH / -3,0%RH
	Desvio da humidade	Menos de 75%RH≤±5,0%RH, superior a 75%RH≤+2/-3%R.H.
	Fluctuação da humidade	≤ ± 2,0%R.H.
	Diagrama da gama de capacidades de controlo da temperatura e da umidade	(Referir-se ao gráfico do intervalo de temperatura e umidade controlada, sem fonte de umidade ou carga térmica)
E	Ruído do motor	≤ 75 dB (A) (O dispositivo de detecção de ruído é medido a 1 m da porta do equipamento)
F	Fornecimento de energia	AC3¢5W 380V 50Hz (R, STN trifásico de cinco fios mais fio de terra) (flutuação de tensão ≤±10%)
G	Potência	Total de 25 kW
H	Projeto de poupança de energia	O PLC do sistema de controlo é utilizado para ajustar automaticamente as condições de funcionamento do frigorífico de acordo com as condições de ensaio.O sistema de refrigeração pode ajustar a potência de acordo com a carga e tem tecnologia de ajuste de energia do compressor, o que permite obter excelentes efeitos de poupança de energia.
Eu...	Método de arrefecimento	O equipamento adota um tipo de refrigeração por água (com uma torre de água, bomba de água).

Estrutura e materiais

Instalação global	O armazém é montado e instalado por fechamento de fechaduras no local, e tem uma aparência bonita.A camada intermédia entre a câmara interna e a casca externa é preenchida com espuma de poliuretano e placas de aço reforçadasA estrutura é sólida, a instalação é conveniente e rápida e o período de construção é curto.
Material da câmara exterior	Espessura padrão da chapa de aço de cor exterior: 0,8 mm
Material da câmara interna	A câmara interna é feita de aço inoxidável mate SUS#304.
Material de isolamento	espuma de poliuretano rígida de 100 mm e lã de vidro, ignífugas e ignífugas, que satisfazem os requisitos ambientais.A camada intermédia entre a câmara interna e a casca externa é preenchida com poliuretanoA estrutura é sólida, a instalação é conveniente e rápida e o período de construção é curto.
Chapas e chapas para telhados, verticais	Fabricado em aço inoxidável mate SUS#304 (espessura total 1,0 mm)
Material de fundo	Fabricado em aço inoxidável SUS#304
Porta da câmara	O exterior da porta é feito de chapas de aço laminadas a frio que são cortadas CNC, dobradas e pintadas (espessura 1,2 mm),e o interior é reforçado com tubos quadrados para garantir nenhuma deformação ou fuga de ar durante a utilização a longo prazo. Porta única com dobradiça, a fim de evitar a condensação ou a geada no quadro da porta e na borda da porta durante o ensaio a baixa temperatura,O quadro da porta e a borda da porta estão equipados com dispositivos elétricos de descongelamento.
Ponto inferior	A ranhura de drenagem inferior tem 60 mm de largura e 30 mm de profundidade.2 esgotos de piso de aço inoxidável são utilizados para a câmara de ensaio para testar a alta temperatura e a alta umidade para descarregar a água de condensação.

Placa inferior	a) Carga uniforme: 500 kg/m2; b) A capacidade de suporte da placa inferior é assegurada por aço de canal horizontal para assegurar que a câmara de ensaio é instalada numa superfície plana.A placa inferior da câmara de ensaio é montada com quadrados de madeira resistentes à cargaUma placa de alumínio antiderrapante de 3 mm é instalada na placa inferior de aço inoxidável para assegurar uma tensão uniforme em toda a placa inferior.
Janela de observação	Dimensões da janela de observação: Largura 400*Alta 600 mm. A porta é equipada com uma janela de observação de vidro grande de vácuo de 3 camadas resistente ao calor e anti-suor.Não haverá gelo ou condensação na superfície..

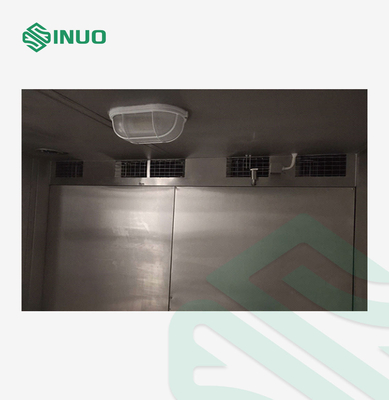

Dispositivo de iluminação	São instaladas 2 lâmpadas de iluminação na câmara de ensaio, à prova de explosão e à prova de umidade.
Furo de chumbo	O corpo é equipado com 1 buraco de Φ100 mm, 1 enchufe macia e 1 tampa de buraco, que podem ser utilizados para o cabo de alimentação de ensaio externo ou para a linha de sinal que passa através do tubo de ensaio.
Segmentação	A vedação da porta da câmara de ensaio é feita de fita de borracha de silicone, que é resistente a altas e baixas temperaturas, antienvelhecimento e tem um bom desempenho de vedação.
Janela de balanço de pressão	A janela de balanço de pressão equilibra a pressão dentro e fora do armazém, evitando que a porta seja empurrada para fora quando a pressão interna for demasiado elevada durante o aquecimento,e impede que a porta seja sugada para dentro e não possa abrir durante o arrefecimentoÉ normalmente fechado e abre-se automaticamente quando a diferença de pressão é grande.
Sensor de temperatura	Usando o sensor de temperatura PT100 de platina importado, alta precisão
Sensor de umidade	Adotar sensor de humidade de alta sensibilidade com alta precisão e longa vida
Sistema de abastecimento de ar
Diagrama esquemático do abastecimento de ar	A saída de ar adota o método de retorno de ar de circulação da saída de ar superior e retorno de ar inferior.
Características do abastecimento de ar	O ar é transportado pela roda de vento centrífuga, e a persiana de saída de ar ajusta a direção do vento para garantir plenamente a uniformidade dentro da câmara.
Motor de circulação	Com motor assíncrono de 380 V

Roda de vento	Ventilador de circulação centrífugo de asas múltiplas, lâminas de liga de alumínio resistentes a altas e baixas temperaturas
Sistema de refrigeração
Método de refrigeração	Compressão mecânica de vapor em cascata binária
Compressor	Compressor de pistão semi-hermético alemão GEA ou Compressor em rolos Emerson
Refrigerante	HFC não fluorados e respeitáveis do ambiente R404a+R23
Condensador	Tipo de casca e tubo de alta eficiência refrigerados a água
Evaporador	Evaporador de barbatanas de liga de alumínio de alta eficiência (tipo de barbatanas espessadas)
Outros acessórios	São todos produtos de alta qualidade de marcas internacionais de primeira linha (foto à direita: secador de filtros)
Desumidificação	Congelamento e desumidificação pelo sistema de refrigeração (o ar na caixa passa pelo evaporador a uma temperatura inferior ao ponto de orvalho e a umidade é precipitada)
Sistema de aquecimento e humidificação

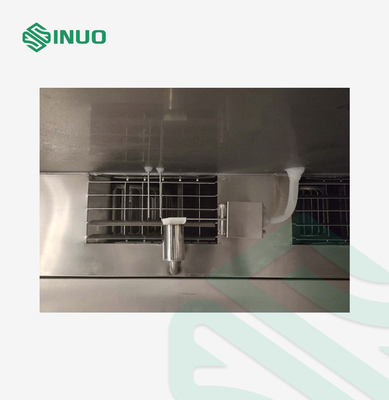

Tubos de aquecimento	Aquecimento elétrico, liga de níquel-cromo de alta qualidade tipo de fio de aquecimento elétrico, controle de modulação de largura de pulso PID SSR ajusta automaticamente a potência de aquecimento.
Método de controlo	O sinal de saída do controlador é usado para obter um controle de interruptor sem contato de alta precisão através de relés de estado sólido SSR.
Tubos de humidificação	Tipo de caldeira aquecimento elétrico, liga de níquel-cromo de alta qualidade tipo de fio de aquecimento elétrico mais blindagem SUS304, controle de modulação de largura de pulso PID SSR ajusta automaticamente a potência de aquecimento.O vapor é injetado na câmara de ensaio após umidificação
Método de controlo	O sinal de saída do controlador é usado para obter um controle de interruptor sem contato de alta precisão através de relés de estado sólido SSR.
Sistema de controlo e circuito de controlo
Controlador		Adota tela de toque de cor programável equilibrada a frio controle de temperatura e umidade "7-inch" chinês e inglês verdadeira tela de toque de cor interface homem-máquina (tipo de conversação de tela)

Função de exibição do ecrã
Resolução de reprodução	Temperatura 0,01°C; humidade 0,1%; tempo 1min
Modo de execução	Programa em execução, valor fixo em execução
Capacidade do programa	O tempo de funcionamento de valor fixo pode ser definido até 9999h59m (configuração 0 significa funcionamento contínuo sem limite de tempo); Capacidade de programação utilizável: máximo 120 grupos; Capacidade de memória utilizável: 120 passos por grupo; Execução de comando repetível: cada comando pode ser executado até 999 vezes.
Método de fixação	Modo de diálogo homem-máquina, com entrada e controlo tácteis
Interface de comunicação	Pode ser ligado a um computador para exibir curvas e recolher dados (o computador não está incluído) Dispositivos de comunicação RS-232, RS-485 e USB
Cartão de memória USB	Disco flash USB plugável para baixar curvas históricas, dados históricos, função hot-swappable
Método de registo dos dados	Tem uma RAM protegida por bateria que pode salvar os valores de configuração do dispositivo, valores de amostragem e tempo de amostragem; o período de gravação da curva pode ser definido em 30 ~ 60 segundos,e o tempo de memória máximo armazena 90 dias de curvas históricas e dados históricos (quando se procede à amostragem).
Função de memória de desligamento	O modo de recuperação de desligamento pode ser definido como: arranque a quente/arranque a frio/paragem.
Agendar a função de inicialização	O operador pode definir o tempo de ligação à vontade, e a máquina irá funcionar automaticamente após o tempo expirar quando a energia é ligada.
Principais componentes do circuito de controlo	Os principais componentes do circuito de controlo são todos de marcas de alta qualidade.
Diagrama de referência do sistema de circuito		Cada linha é marcada regulamentarmente por um número de linha
Função de protecção		Observação
1Vem com interruptor de proteção de corte de circuito sem fusível. 2- Sobrecarga e sobreaquecimento do compressor 3Dispositivo de protecção contra sobrecorrência/baixa tensão do sistema 4Autodiagnóstico do controlador e exibição de falhas 5Proteção contra baixa pressão de água de arrefecimento 6Proteção contra fugas e curto-circuito 7Proteção contra curto-circuito de carga 8Terminal de segurança em terra. 9Protecção contra sobreaquecimento ou sobrecarga do motor do ventilador 10Dispositivo de equilíbrio da pressão do ar dentro e fora da caixa
Condições de utilização
1. temperatura ambiente: -5°C a +28°C; 2. Umidade relativa: ≤ 85% RH; 3Pressão atmosférica: 80 kPa~106 kPa 4Não há vibrações fortes à volta. 5. Fornecimento de energia do equipamento: (observe que não está incluído o fornecimento de energia do ensaio) 5.1 Conectar a fonte de alimentação a 380 VAC (± 10%), fio trifásico + fio de terra de protecção, resistência de aterragem ≤ 4Ω; 5.2 Potência efectiva máxima: 25 kW 6Frequência: 50 ± 0,5 Hz
Diagrama da estrutura do equipamento (apenas para referência) 1- Sala de trabalho. 3- Câmara de mistura de humidade e calor, 4. 5. Evaporador 6. Aquecedor 7. Ventilador 8. Unidade de refrigeração 9. Torre de arrefecimento
