IPX9 Sistema de ensaio de jato de água de alta temperatura e pressão SN4412C-F

IPX9 Sistema de ensaio de jato de água de alta temperatura e pressão SN4412C-F

Nome da marca:	Sinuo
Número do modelo:	SN4412C-F
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	1 conjuntos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Norma Cumprida:

IEC 60068 e IEC60529

Grau do ensaio:

Classe IPX9

Amostra máxima do utilizador:

1500 × 1000 × 500 mm

Temperatura do jato de água:

RT ~ 80°C pode ser definido

Pressão do jato:

8000 ∼ 10000 Kpa

Fluxo do pulverizador:

14 ̊16L/min

Distância até à amostra:

175 ± 25 mm

Tempo do pulverizador:

30 S/m2

Detalhes da embalagem:

Caixa de madeira compensada

Habilidade da fonte:

1 conjuntos/mês

Destacar:

Sistema de ensaio de jato de água a alta temperatura

Sistema de ensaio de jato de água IPX9

Descrição do produto

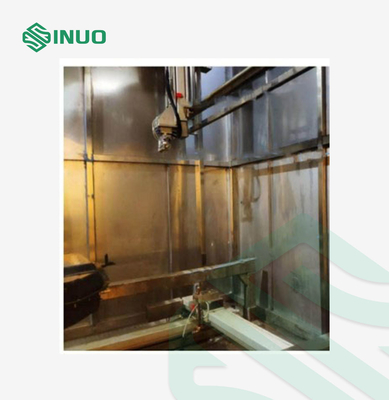

IPX9 Sistema de ensaio de jato de água de alta temperatura e pressão SN4412C-F

Normas e cláusulas cumpridas paraSistema de ensaio de jato de água de alta temperatura e pressão IPX9

O IPX9 Open Rain Room SN4412C-F está em conformidade com os requisitos normalizados da norma IEC 60068:2022, IEC60529:2020 etc.

Parâmetro técnico paraSistema de ensaio de jato de água de alta temperatura e pressão IPX9

Os principais parâmetros técnicos
Dimensão do quadro interno	Profundidade 2000 × largura 2500 × altura 4000 mm
Dimensão do quadro exterior	Profundidade 2500 × largura 45.000 × altura 4500 mm (casa de vidro, reservatório de drenagem e engenharia do solo)
Amostra máxima do utilizador	Profundidade 1500 × largura 1000 × altura 500 mm, peso da amostra: 650 kg.
Sistema de pulverização	É constituído por uma bomba de água de alta pressão e de alta temperatura italiana, um medidor de pressão de água de alta pressão e alta temperatura,válvula de solenoide de alta pressão e alta temperatura e tubos hidráulicos de alta pressão e alta temperatura.
Temperatura do jato de água	RT ~ 80°C pode ser definido (RT é a temperatura ambiente)
Ângulo de injecção	A pulverização pode cobrir toda a superfície da amostra e o ângulo de pulverização é perpendicular à superfície da amostra.
Pressão do jato	8000 ∼ 10000 Kpa
Fluxo de pulverização	14 ̊16L/min
Distância entre o bico e a amostra	175 ± 25 mm
Tempo de pulverização	30S/m2 (configurável)
Executar controle de tempo	1s ~ 9999h59min59s (ajustável)
Superfície do receptor	Parte superior e laterais do produto
Medidor de pressão do jato de água	A pressão de pulverização de água pode ser exibida
Sistema de controlo	A empresa desenvolveu de forma independente um sistema de controlo touch screen
Tanque de aquecimento (incubadora)	Um
Exemplo de carga do carro	650 kg
Número de cabeças de aspersores	2 PC, um instalado na superfície superior da amostra de pulverização; outro é montado nos lados da amostra de jato em torno do plano;
Trajetória do jato	Com base no princípio da trajetória em forma de S, um servomotor de quatro vias é usado para projetar um braço robótico para pulverizar água em cinco lados.O tempo de pulverização de 60 S por metro quadrado é o tempo de ensaio de referência básico, e o tempo de conclusão de toda a trajetória pode ser definido, que pode ser definido entre 150-300S (5 m2).O sistema robótico completa automaticamente a trajetória de teste para testes ordenadosApós o ensaio, o braço regressou ao ponto original do dispositivo de som e luz.
Disposição da amostra	1 Usar em empilhadeira para carregar e descarregar amostras, clientes de empilhadeira (fornecedores para fornecer especificações), 2 usar caminhão para levantar amostras para se mover para a porta do equipamento,e, em seguida, pedir ao caminhão de amostra manual para empurrar para o espaço de testeDepois de fechar a porta, o sistema pede-lhe para realizar um teste formal.
Sistema de água pura	Fornecer equipamento de água pura de 50L/H para fornecer água para aquecimento, reciclagem de água por pulverização.
Fonte de energia	AC380V três-fase cinco fios, 50Hz potência: cerca de 100KW (sem carga); Faça um interruptor de ar 120A separadamente, o interruptor de ar deve ter terminais de fiação e a linha de alimentação deve ser ≥50 quadrado.
A água não circula no sistema	1) A fonte de água não pode ser reciclada (porque a fonte de água está suja após o ensaio da bateria, recomenda-se descarregar a água usada no tanque de esgoto). 2) Se o utilizador considerar a reciclagem de água, por favor, faça a piscina de retorno e limpar a piscina com antecedência; 3) Os utilizadores dos gasodutos são preparados com antecedência; 4) Tamanho do reservatório de água: profundidade 2000 × largura 1000 × altura 1000 mm.
Material estrutural
Garrafa	Tubos hidráulicos de aço inoxidável 304
Cisterna	Aço inoxidável 304
Acessórios de controlo elétrico	São selecionadas marcas de renome internacional como a Schneider e a Omron

Vantagem técnicapara Sistema de ensaio de jato de água de alta temperatura e pressão IPX9

Sistema de aquecimento

O fio de aquecimento utilizado em alta frequência é muito importante neste sistema, a seleção de material inadequada do tubo de aquecimento, curta vida útil, fácil de produzir funil de curto circuito fenômeno,Para o utilizador com elevados requisitos é extremamente inconveniente e angustiadoPara este fim, a empresa desenvolveu o mais recente novo tipo de estante de aquecimento cerâmico, material cerâmico resistente a altas temperaturas,bom isolamento, não irá produzir fugas fenômeno de curto-circuito, o meio através do alemão importado fio de aquecimento, diâmetro de fio grosso, resistência à alta temperatura, resistência à queima seca.O tubo de vidro de quartzo é inserido no meio do fio de aquecimento, e a sua função importante é impedir que o fio de aquecimento queime vermelho, macio e caia,e produzir o fio de aquecimento e o contato de metal da caixa interna resultando em curto-circuito e outros fenômenos de falhaEsta tecnologia é a primeira na China.

(tubo de aquecimento do tanque)

IPX9 Sistema de ensaio de jato de água de alta temperatura e pressão SN4412C-F 0

Bomba de água de alta temperatura e alta pressão importada da Itália

IPX9 Sistema de ensaio de jato de água de alta temperatura e pressão SN4412C-F 1

Fluxímetros eletrónicos de alta temperatura e alta pressão

IPX9 Sistema de ensaio de jato de água de alta temperatura e pressão SN4412C-F 2

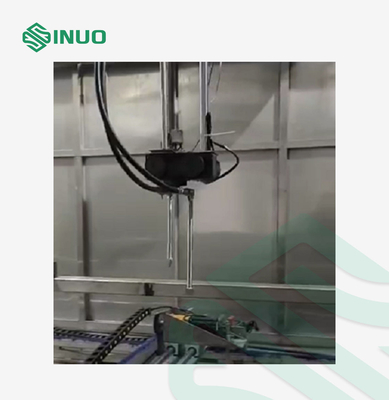

Bocal e dispositivo de colheita de amostras

IPX9 Sistema de ensaio de jato de água de alta temperatura e pressão SN4412C-F 3

Sensores de calibração da pressão de água

IPX9 Sistema de ensaio de jato de água de alta temperatura e pressão SN4412C-F 4

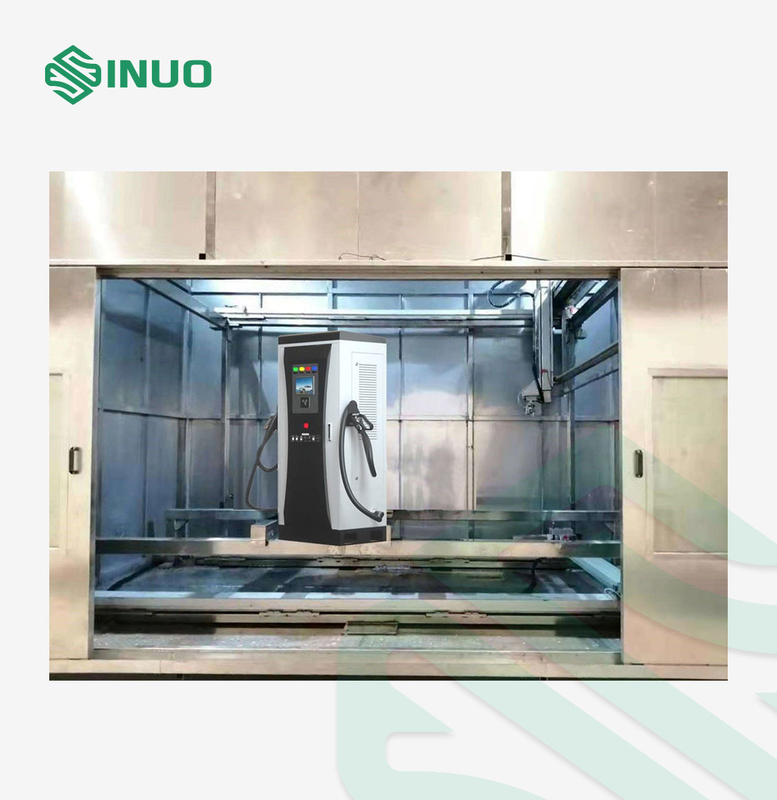

Fotografiapara Sistema de ensaio de jato de água de alta temperatura e pressão IPX9

IPX9 Sistema de ensaio de jato de água de alta temperatura e pressão SN4412C-F 5
