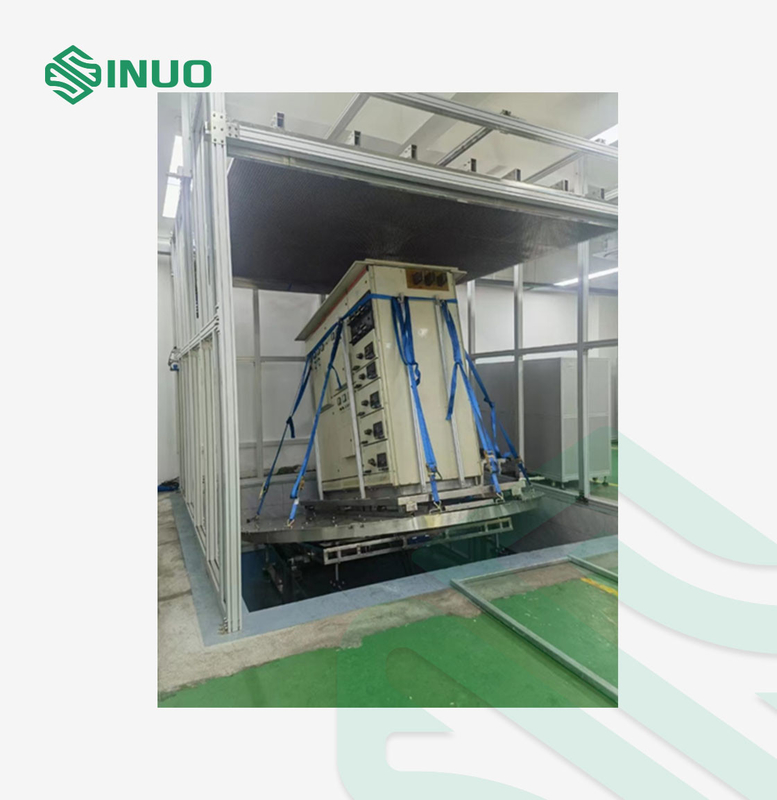

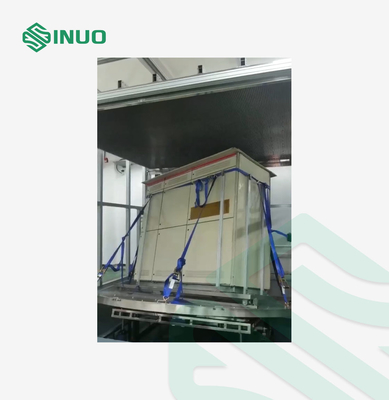

ISO20653 Sistema de ensaio de gotejamento vertical de chuva para pilha de carregamento de veículos elétricos (EV) IPX1-X2

(1) Dispositivo de ensaio vertical das gotas de chuva

1Adequado para o teste IPX1, IPX2 do produto.

2. Área de chuva: 3000mmX3000mm. (dividida em 1000X1000 mm, 9 gotas de chuva)

3- Tanque de água: tanque de água selado de aço inoxidável.

4Agulha de gotejamento: ¢ 0,4 mm de abertura.

5. Assento de agulha de gotejamento: com um suporte de agulha de aço inoxidável de pinça hexagonal, fácil de instalar, com plano horizontal consistente.

6Espaçamento entre o buraco: 20 mm.

7. chuva: 1 mm + 0,5 mm / min, 3 mm + 0,5 mm / min, regulação automática de conversão de frequência.

8Altura de gotejamento: 200 mm (controle de feixe fotoeléctrico).

9Tempo de teste: 0-9999S pode ser definido.

10Modo de elevação: motor de três fases + elevação sincronizada de duplo parafuso de aço inoxidável SUS304 em forma de T, segura e confiável.

11- Estrutura da máquina: tipo de armação.

12Distância de elevação: elevação do solo cerca de 1000-2700 mm (ou necessária)

13- Função de prevenção do entupimento: após a experiência, o ar comprimido é ligado para secar a água na ponta da agulha do reservatório de água para evitar o entupimento.

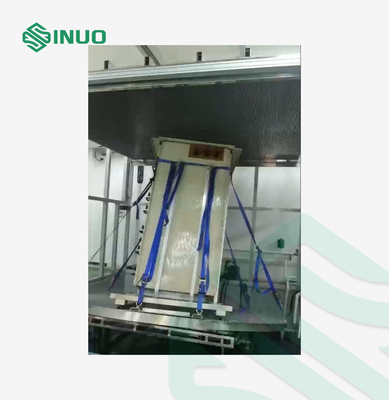

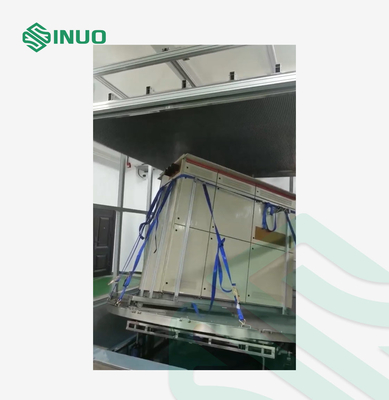

14Tabela giratória inclinável: diâmetro 3000 mm, carga ≥ 1 tonelada, ângulo de inclinação de 15 graus, velocidade 1 ~ 3 RPM pode ser definida.

(2) Sistema inteligente de abastecimento de água

1Controle do caudal: utilização de um medidor de caudal de turbina de alta precisão e de um medidor de caudal digital eletrónico de controlo inteligente, com controlo independente de cada caixa de gotejamento, dividido em 9 conjuntos de controlo do medidor de caudal,pode ser definido no fluxo do controle touch screen.

2. Bomba de abastecimento de água: utilizando bomba centrífuga de aço inoxidável de vários estágios, dividida em 9 comandos de bomba.

3- Abastecimento de água: 9 vias.

4Material do corpo: perfil de alumínio de liga industrial.

5A entrada de água da torneira está equipada com um filtro, o elemento do filtro pode ser substituído.

6O reservatório de água está equipado com um interruptor de nível de líquido, que pode reabastecer automaticamente a água e controlar a bomba para parar a função de protecção quando o nível de água é baixo.

(3) Gabinete de controlo integrado

1Controle: Mitsubishi PLC programa de controle.

2Operação: tela sensível ao toque de 10 polegadas, chinês e inglês dois linguagens de conmutação.

3Funções de controlo: controlo vertical da acção de elevação da chuva, controlo da acção do palco, controlo do tempo de ensaio, controlo da limpeza por sopro de agulha, controlo do caudal e outras funções.

4Função de protecção: protecção contra fugas, protecção contra sobrecarga, protecção contra curtocircuito, protecção contra a escassez de água.

5Fornecimento de energia: AC220V, 50Hz, 15KW.
