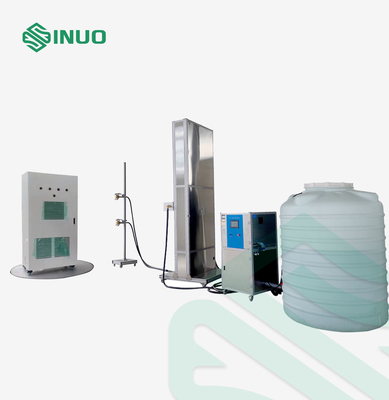

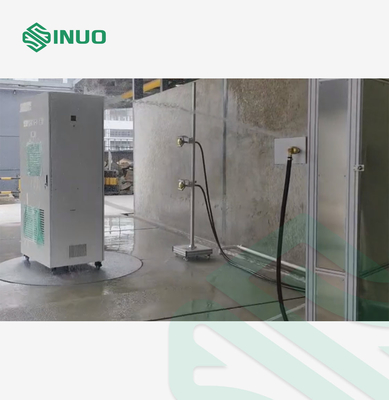

IEC60529 Sistema de ensaio da resistência à água da estação de carregamento de veículos elétricos IPX3-X6

(1) Dispositivo de ensaio de pulverização de flores (IPX3-X4)

1É adequado para testes IPX3-X4 de amostras grandes e pesadas, em vez de testes de tubos oscilantes.

2Diâmetro do orifício: Ø 0,5 mm.

3Número de buracos: 121.

4O ângulo dos 24 furos nos dois círculos interiores é de 30°, e o ângulo dos 96 furos nos quatro círculos exteriores é de 15°.

5Diâmetro esférico do bico: 75,5 mm.

6Material do bico: latão.

7Material do cabo: aço inoxidável SUS304.

8, manômetro: manômetro de ponteiro de aço inoxidável.

9. SUS304 deflector de aço inoxidável, martelo de balanço de aço inoxidável.

10. Tempo de ensaio: 0-9999S (ajustável).

11Pressão da água: cerca de 50-150kpa.

12Fluxo: 10 L/min±0,5 L/min.

13- Quantidade de cabeça de chuveiro: com 2.

14. Com um suporte móvel para a cabeça do chuveiro, com uma altura de 2800 mm.

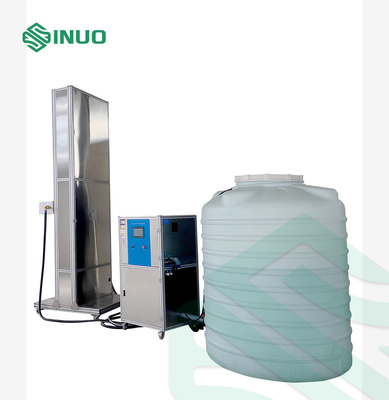

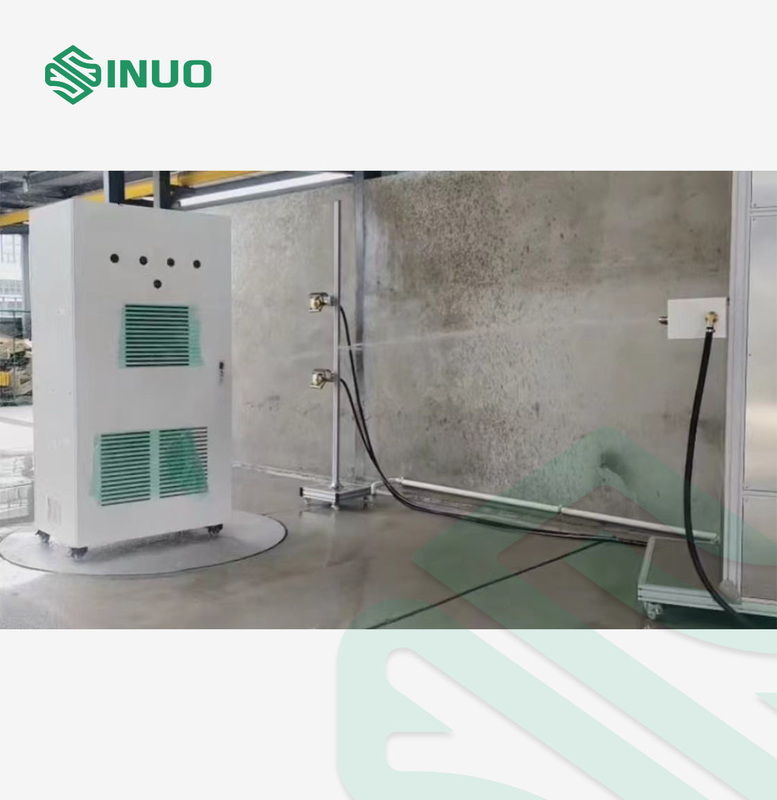

(2) Dispositivo de ensaio de pulverização de água forte (IPX5-X6)

1Adequado para ensaio IPX5-X6 do produto.

2. Abertura: ф6.3 mm (IPX5), ф12.5 mm (IPX6).

3Material de aço inoxidável.

4. Fluxo de água: 12,5±0,625L/min ((IPX5), 100±5L/min ((IPX5).

5. Tempo de ensaio: 0-99999S (pode ser definido).

6. Distância entre o bico e a concha: 2,5-3 m (controlado pelo pessoal de ensaio).

7Número de aspersores: 4 aspersores IPX5, alinhados, 1 aspersor IPX6.

8. Bracket de instalação da cabeça de aspersor elétrico: o ângulo de balanço do spray de água pode ser definido e ajustado por tela sensível ao toque, e a altura de elevação pode ser ajustada por elétrico.A altura total do suporte é de 2500 mm.

9A parte inferior está equipada com 4 rodas, móveis.

(3) Etapa giratória

1Diâmetro da plataforma giratória: Ø2000 mm.

2. velocidade de rotação: 1 ~ 3 RPM pode ser definido.

3Ação de rotação durante o ensaio: rotação contínua no sentido horário.

4Mesa giratória: mesa de chapa de alumínio industrial.

6Material do corpo: perfil de alumínio de liga industrial.

7O controlo positivo e o controlo inverso e a rotação são controlados pelo gabinete de controlo.

8Motor + turbina de redução.

9Carga máxima: 1 tonelada.

Sistema inteligente de abastecimento de água

1Controle do caudal: controlo em tempo real do caudalímetro, controlo do conversor de frequência, regulação da velocidade da bomba,utilizando um medidor de caudal de turbina de alta precisão e um medidor de caudal de exibição digital eletrônica de controlo inteligente, selecione e defina o fluxo no ecrã táctil.

2. bomba de abastecimento de água: a bomba sul é uma bomba centrífuga de aço inoxidável de vários estágios, com caudal de 0-8 m3/h.

3Material do corpo: alumínio de liga industrial + placa de vedação SUS304.

4- Tanque de água: 2 toneladas de tanque de água de plástico.

Cabine de controlo integrado

1Controlador: Mitsubishi PLC.

2Interface homem-máquina: tela sensível ao toque colorida de 7 polegadas.

3Funções de controlo: controlo do caudal de pulverização, controlo da acção do palco, acção de pulverização de balanço para cima e para baixo, controlo do tempo, etc.

4Função de protecção: protecção contra fugas, protecção contra sobrecarga, protecção contra curto-circuito, protecção contra a escassez de água, etc.

5Fornecimento de energia: AC380V, 50Hz, 8KW.
