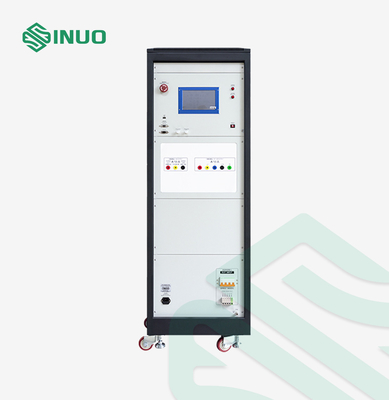

Verificador de carregamento do gerador das tensões de impulso da pilha do veículo elétrico

Verificador de carregamento do gerador das tensões de impulso da pilha do veículo elétrico

Nome da marca:	Sinuo
Número do modelo:	SN1104-20KV
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 SETS/MONTH

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Norma Cumprida:

IEC 60664-1

Cláusula cumprida:

Cláusula 6.2.2.1

Alta tensão da C.C.:

20kV ±5% (máximo)

Resistência interna:

2Ω ± 10%, 500Ω± 10%

Ciclos do impacto:

1 ~ 9999

Tempo do intervalo:

1 ~ 99s

Tensão máxima:

300V-20kV

Tempo do Wavefront:

± 30% de 1,2 µs

Detalhes da embalagem:

Caixa da madeira compensada

Habilidade da fonte:

10 SETS/MONTH

Destacar:

Verificador de carregamento do gerador das tensões de impulso da pilha

Verificador do gerador das tensões de impulso do veículo elétrico

Descrição do produto

Gerador de carregamento das tensões de impulso da pilha do veículo elétrico

Padrões & cláusulas cumpridos para o gerador de carregamento das tensões de impulso da pilha do veículo elétrico

O gerador do teste de impulso conforma-se às exigências padrão da cláusula 6.2.2.1 do IEC 60664-1, exigidas pela cláusula 12,7 do IEC 61851-1 e pela cláusula 11,4, etc. do IEC 61851-23.

Usa-se para verificar que os dispositivos suportarão as sobretensões transientes a que podem ser sujeitados. O teste da tensão de impulso é um teste destrutivo em que uma divisão ocorre se o espécime do teste não pode suportar a tensão aplicada. Quando a amostra divide, as faíscas e os sons da descarga estarão gerados. A tensão máxima do instrumento deixará cair significativamente (perto de zero) quando é nenhum-carga. Quando a mesma tensão é aplicada outra vez, acima do fenômeno ocorrerá.

Parâmetros técnicos para o gerador de carregamento das tensões de impulso da pilha do veículo elétrico

Modelo	SN1104-20KV
Alta tensão da C.C.	20kV ±5% (máximo)
Onda da tensão de impulso	Tempo do wavefront do impulso: ± 30% de 1,2 µs; Meio valor após do tempo da onda: ± 20% de 50 µs Note por favor que a forma de onda deve ser verificada em um osciloscópio externo
Resistência interna do instrumento	2Ω ± 10%and 500Ω± 10%
Tensão máxima: 300 V~ 20kV	300V-20kV, ponto baixo: 300 V~ 2,500V, altamente: 2.500 V~ 20kV
Tempo do intervalo do impacto	1 ~ 99s pode ser pré-ajustado
Ciclos do impacto	1 ~ 9999
Polaridade	Positivo e negativo
Fonte de energia de trabalho	Tensão avaliado: ~ 220V±10%, 50/60Hz
Ambiente do uso	Temperatura: 15°C-35°C, humidade relativa 10%-75%
Dimensão	600mm×570mm×1500mm
Peso	90 QUILOGRAMAS

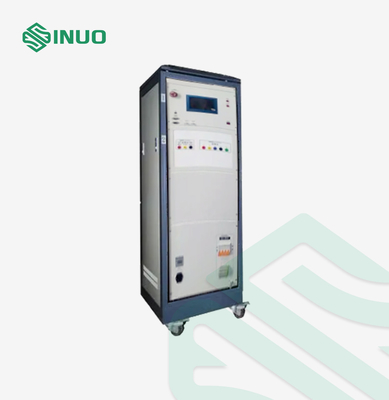

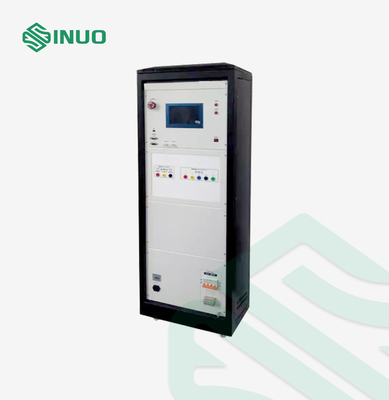

Detalhe de carregamento do gerador das tensões de impulso da pilha do veículo elétrico

Verificador de carregamento do gerador das tensões de impulso da pilha do veículo elétrico 0

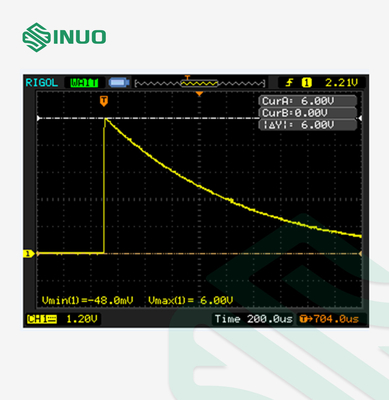

forma de onda da saída da tensão do circuito 6kV aberto (1000:1)

Note por favor que a forma de onda deve ser verificada em um osciloscópio externo
