Sistema de teste detalhado impermeável do veículo elétrico IPX1-8

Sistema de teste detalhado impermeável do veículo elétrico IPX1-8

Padrões & cláusulas cumpridos

IEC 62196-1Ed.4CDV: cláusula 2020 20,2.

IEC60598-1: 2014 Luminaries-Part1: Exigências gerais e testes

IEC60529: 2013 graus de proteção fornecidos pelo cerco (código) do IP IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 e IPX8.

Parâmetros técnicos

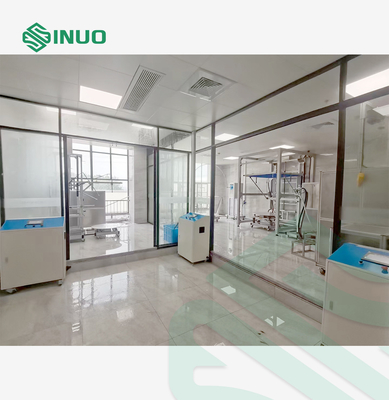

Vista geral do equipamento

Amostras e limites: Produtos elétricos e eletrônicos, peças do automóvel e da motocicleta, produtos de uma comunicação, aparelhos eletrodomésticos, iluminação e dispositivos exteriores do sinal, etc.

Finalidade de teste: Para testar se os produtos, os automóveis, as peças da motocicleta, os aparelhos eletrodomésticos, os selos e as lâmpadas eletrônicos e elétricos podem garantir o bom desempenho do equipamento e dos componentes no ambiente do gotejamento, imersão da longo prazo das águas profundas de derramamento, de pulverização, da curto prazo ou. A finalidade é verificar o desempenho da proteção do escudo do produto nos níveis IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 e IPX8 de gotejamento da água, água que pulveriza, pulverização da água ou imersão a curto prazo

Princípio do teste: Controlando o fluxo da fonte de água para assegurar-se de que a água gotejando, da rega ou da pulverização alcance a velocidade exigida padrão. A pressão equivalente padrão é conseguida controlando a profundidade da amostra na água e no tempo da imersão. Permite o equipamento de teste de gerar o volume de água ou a pressão uniforme sobre a superfície inteira do cerco do espécime

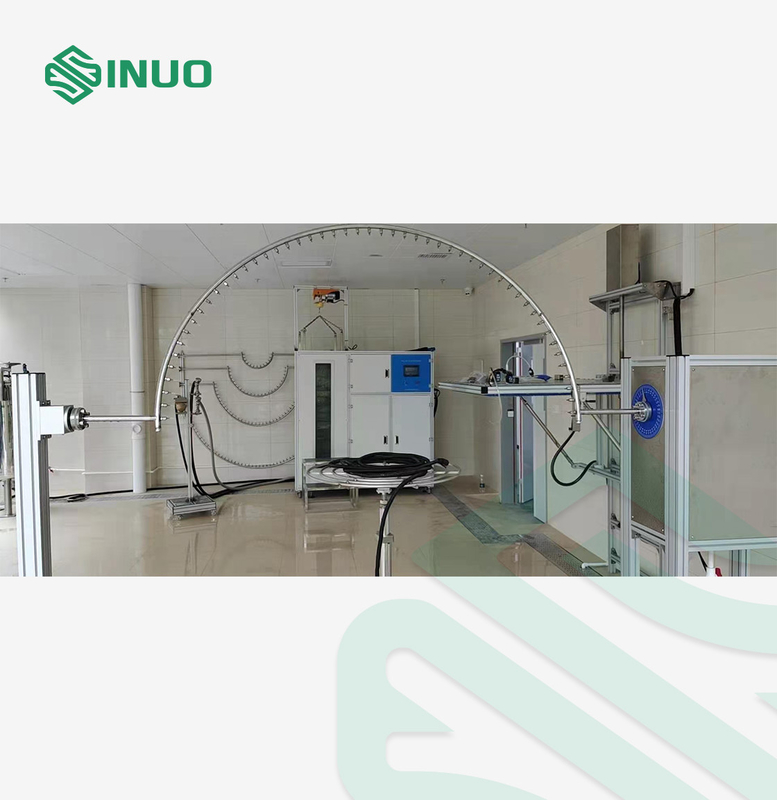

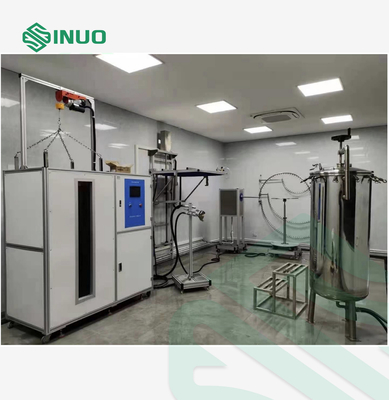

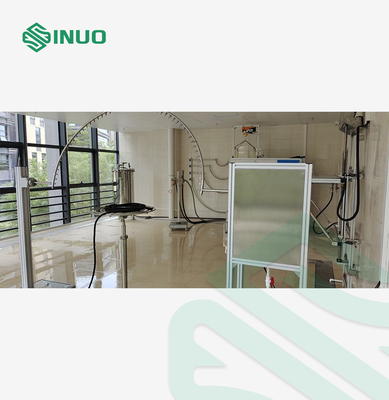

Estrutura e características do equipamento: O dispositivo é composto de um mecanismo de gotejamento, de uma tubulação de oscilação que chovem o mecanismo, de um mecanismo de pulverização da água, de um tanque da imersão da água, de um tanque de água da pressão, de uma plataforma giratória e de um armário de controle elétrico. O suporte do tanque do gotejamento adota o tipo fixado na parede, que automaticamente é levantado e abaixado pelo controlo do motor, e tem a função da anti-queda. Há um grupo de quadro do apoio do assoalho para instalar a tubulação de oscilação, a tubulação de oscilação é conduzida por um motor à esquerda e à direita de oscilação. O mecanismo do pulverizador de água é instalado no suporte. O tanque da imersão e junto com o armário de controle elétrico é feito no conjunto, e a cesta de suspensão que leva a amostra é levantada e abaixada pela grua elétrica. O tanque de água da pressão é colocado separadamente e conectado com o tanque de armário e de água de controle. Equipado com uma plataforma giratória de carregamento com velocidade ajustável a plataforma giratória pode ser inclinada por 15° durante o teste IPX2. Equipado com um dispositivo de limpeza do filtro de água para impedir a obstrução do furo de pino. Este sistema é uma estrutura aberta.

Ambiente do uso: Fonte de alimentação: AC380V±5%/50Hz, 5KW.

Lugar de uso: temperatura 15-35°C, humidade relativa 25%-75%, pressão atmosférica 86-106kpa (860mbar-1060mbar). A terra precisa de ser lisa. Há uma iluminação, um interruptor impermeável do escapamento (ou soquete), boa entrada da água e funções da drenagem.

Nascente de água do uso: água ou água da torneira claro sem impurezas, e para limpar o dispositivo do filtro com água.
