Dispositivo de carregamento do teste de impacto do pêndulo da relação do veículo elétrico do IEC 61851-1 do EN

Dispositivo de carregamento do teste de impacto do pêndulo da relação do veículo elétrico do IEC 61851-1 do EN

Nome da marca:	Sinuo
Número do modelo:	SNQC1008A
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 grupos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

porcelana

Certificação:

Calibration Certificate (Cost Additional)

Norma Cumprida:

IEC 61851-1 do EN e etc.

Método da operação:

Levantamento elétrico, liberação do eletroímã

Energia do impacto:

20J (2,5,10,50J pode ser personalizado)

Massa equivalente:

5Kg±1%

Tubulação de balanço:

comprimento de 1000 milímetros

Altura da gota:

0-500mm, exposição da escala

placa inferior:

Piso de aço engrossado do carga-rolamento

Recursos opcionais:

função Anti-secundária do impacto

Detalhes da embalagem:

Caixa da madeira compensada

Habilidade da fonte:

10 grupos/mês

Destacar:

Dispositivo de carregamento do teste de impacto do pêndulo da relação

Dispositivo do teste de impacto do pêndulo do veículo elétrico

Descrição do produto

Dispositivo de carregamento do teste de impacto do pêndulo da relação do veículo elétrico do IEC 61851-1 do EN

Padrões & cláusulas cumpridos para o dispositivo de carregamento do teste de impacto do pêndulo da relação do veículo elétrico

Este dispositivo de carregamento do teste de impacto do pêndulo da relação do veículo elétrico cumpriu a IEC 61851-1-2019 do EN, IEC 61851-1-2017,12.11, IEC60068-2-75: 1997 e IEC62262: 2002.

Parâmetros técnicos para o dispositivo de carregamento do teste de impacto do pêndulo da relação do veículo elétrico

Método da operação	Levantamento elétrico, liberação do eletroímã
Energia do impacto	20J (a energia 2,5,10,50J pode ser personalizada)
Massa equivalente do elemento do impacto	5Kg±1%
Tubulação de balanço	Uma tubulação de aço com um comprimento de 1000 milímetros, de um diâmetro exterior de 15,9 milímetros, e de uma espessura de parede de 1,5 milímetros
Posição da altura do impacto da amostra	Ajustável elétrico para cima e para baixo, curso 200-1200mm, altura pode ser personalizado
Altura da gota	0-500mm, exposição da escala
fixação e liberação do elemento do mpact	Tipo fixação e liberação do Pin do eletroímã
Placa inferior	Piso de aço engrossado do carga-rolamento
Maneira de mover-se	Com pés do apoio e do rolo, pode ser movido para o ponto de impacto do espécime
Características opcionais	função Anti-secundária do impacto
Anexo	Referência da seleção do elemento da energia do impacto e do impacto

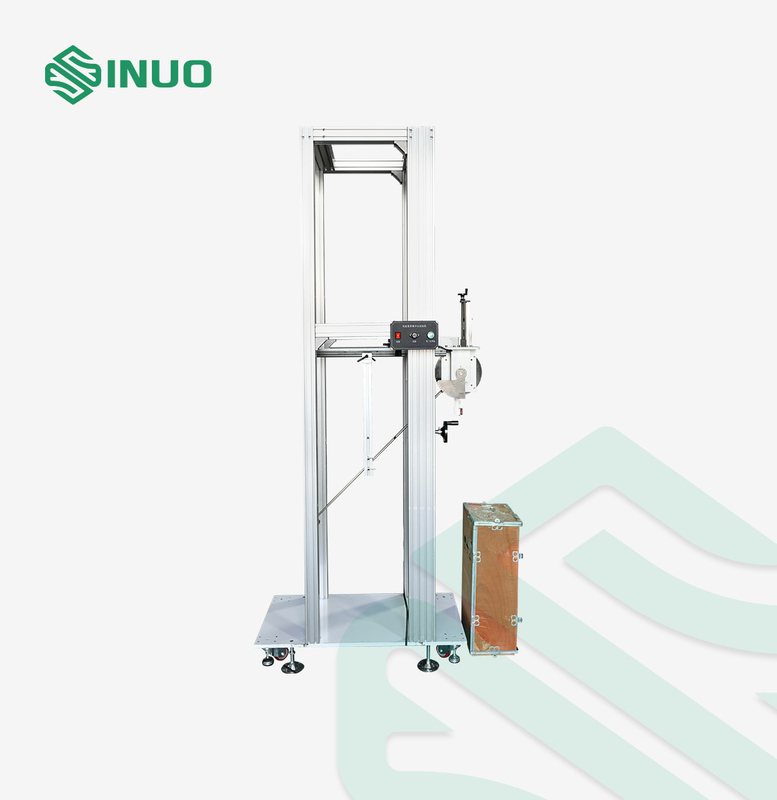

Vista geral do equipamento para o dispositivo de carregamento do teste de impacto do pêndulo da relação do veículo elétrico

Amostras e limites	Pilha de carregamento do veículo elétrico
Finalidade de teste	Para o teste de força mecânico de pilhas de carregamento do veículo elétrico para veículos de carregamento
Princípio do teste	De acordo com o teste Eha: o pêndulo, o elemento do impacto é liberado livremente em alguma altura através de um tubo do pêndulo de 1 impacto do M. o espécime no mais baixo ponto no sentido vertical. Com a transformação da energia potencial gravitacional na energia cinética, a finalidade de testes de impacto na amostra é conseguida.
Estrutura e características	Usando uma estrutura do trole, o suporte pode ser ajustado para cima e para baixo, e o ângulo do impacto pode ser ajustado para combinar as exigências da altura de carregar pilhas de tamanhos diferentes e de pontos de impacto diferentes de pilhas de carregamento
Ambiente do uso	Dimensões: sobre W1300D600H2350mm; Peso: sobre 250kg

Anexo para o dispositivo de carregamento do teste de impacto do pêndulo da relação do veículo elétrico

Características componentes do impacto da tabela 1
Energy/J	≤1 ±10%	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%
± maciço equivalente 2% quilograma	0,25 (0,2)	0,5	1,7	5	5	10
Material	Nylon	Aço
R/mm	10	25	25	50	50	50
D/mm	18.5(20)	35	60	80	100	125
f/mm	6.2(10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
l/mm	Determinado de acordo com o ajuste maciço equivalente, veja o apêndice A

Altura da gota da tabela 2
Energy/J	0,14	0,2		(0,3)	0,35	(0,4)	0,5		0,7	1	2	5	10	20	50
Mass/kg equivalente	0,25	(0,2)	0,25	(0,2)	0,25	(0,2)	(0,2)	0,25	0,25	0,25	0,5	1,7	5	5	10
Deixe cair a altura ±1%mm	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
Nota 1: Veja a nota 3.2.2; Nota 2: O joule da unidade de energia (J) nesta parte é derivado da aceleração gravitacional padrão (g), e o valor arredondado de g é o ² 10m/s.

Correspondência da tabela 3 entre códigos de IK e suas energias correspondentes da colisão
Código de IK	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10
Colisão energy/J	a	0,14	0,2	0,35	0,5	0,7	1	2	5	10	20
Nota 1. Se uma energia mais alta da colisão é exigida, o valor recomendado é 50J; Nota 2. Alguns padrões nacionais usam um dígito para representar a energia especificada da colisão. A fim evitar a confusão com ele, o número característico é representado por dois dígitos.
De acordo com este padrão é nenhuma proteção
