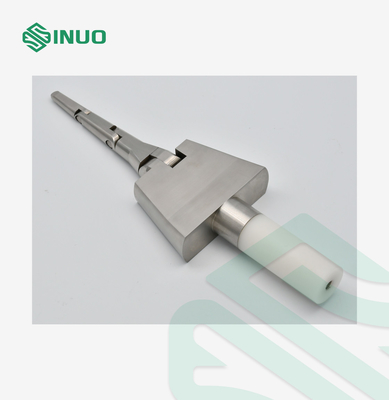

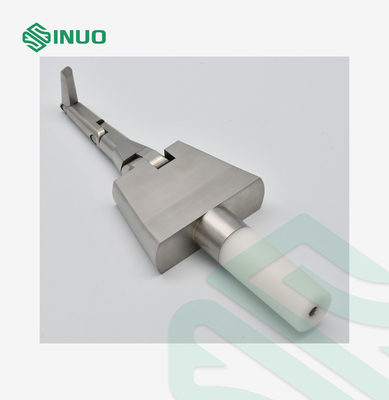

UL 2594 Cláusula 8.2 Figura 6 Sonda Articulada Material de Nylon e Metal

UL 2594 Cláusula 8.2 Figura 6 Sonda Articulada Material de Nylon e Metal

Nome da marca:	Sinuo
Número do modelo:	SN2210-35
MOQ:	1
preço:	Negociável
Condições de pagamento:	T/T
Capacidade de abastecimento:	100 PCes/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

Calibration Certificate (Cost Additional)

Norma Aplicada:

UL 2594

Cláusula aplicada:

Cláusula 8.2

Figura Aplicada:

Figura 6

Recurso de Sonda:

sonda comum

Amostra de Teste:

Peças energizadas/mecânicas

Material da Sonda:

náilon e metal

função de teste:

Proteção do Invólucro

Tipo de pacote:

caixa de alumínio

Detalhes da embalagem:

Caixa de alumínio e caixa de papelão

Habilidade da fonte:

100 PCes/mês

Destacar:

Figura 6 Sonda Articulada

Cláusula 8.2 Sonda Articulada

Sonda Articulada em Nylon

Descrição do produto

UL 2594 Cláusula 8.2 Figura 6 Sonda Articulada

Visão geral do equipamentoporUL 2594 Cláusula 8.2 Figura 6 Sonda Articulada

Padrão: UL 2594 cláusula 8.2 figura 6.

Aplicação: É amplamente utilizado no teste de proteção do gabinete do equipamento elétrico.

Amostra de teste: Partes vivas ou peças mecânicas do invólucro de fácil acesso.

Característica: Cabo de nylon + sonda, é fabricado de acordo com a figura padrão.

Parâmetros técnicosporUL 2594 Cláusula 8.2 Figura 6 Sonda Articulada

Material da sonda	Aço inoxidável
manusear material	Nylon
Força aplicada	Sem força embutida, deve funcionar com um medidor de força
Padrões aplicados	UL 2594 Cláusula 8.2 Figura 6

Descrição das Normas RelevantesporUL 2594 Cláusula 8.2 Figura 6 Sonda Articulada

8 Proteção de Usuários - Acessibilidade e Atendimento ao Usuário

8.1 Geral

8.1.1 Os requisitos desta seção se aplicam a peças acessíveis ao usuário.Para requisitos de proteção de pessoal de serviço, consulte Proteção de pessoal de serviço, 32.

8.2 Acessibilidade

8.2.1 Para reduzir o risco de contato não intencional que resulta em choque elétrico de uma parte energizada não isolada ou fio revestido por película, uma abertura em um invólucro deve atender a:

a) Para uma abertura que tenha uma dimensão menor que 25,4 mm (1 polegada).tal peça ou fio não deve ser contatado pela sonda ilustrada na Figura 6. ou

b) Para uma abertura que tenha uma dimensão menor de 25,4 mm (1 polegada) ou mais, tal peça ou fio deve ser espaçado da abertura conforme especificado na Tabela 8.

Tabela 8

Distância mínima exigida de uma abertura a uma parte que envolva risco de choque elétrico
Dimensão menor da abertura^{a, b}		Distância mínima da abertura à peça^b
milímetros	polegadas	milímetros	polegadas
25.4	(1)	165,0	(6-1/2)
31.8	(1-1/4)	190,0	(7-1/2)
38.1	(1-1/2)	318,0	(12-1/2)
47,6	(1-7/8)	394,0	(15-1/2)
54,0	(2-1/8)	444,0	(17-1/2)
c		762,0	(30)
^umaVer 8.2.4 ^bEntre 19,1 e 54 mm (3/4 e 2-1/8 polegadas), a interpolação deve ser usada para determinar um valor entre os valores especificados na tabela. ^cMais de 54 mm (2-1/8 polegadas) e não mais de 152,0 mm (6 polegadas).

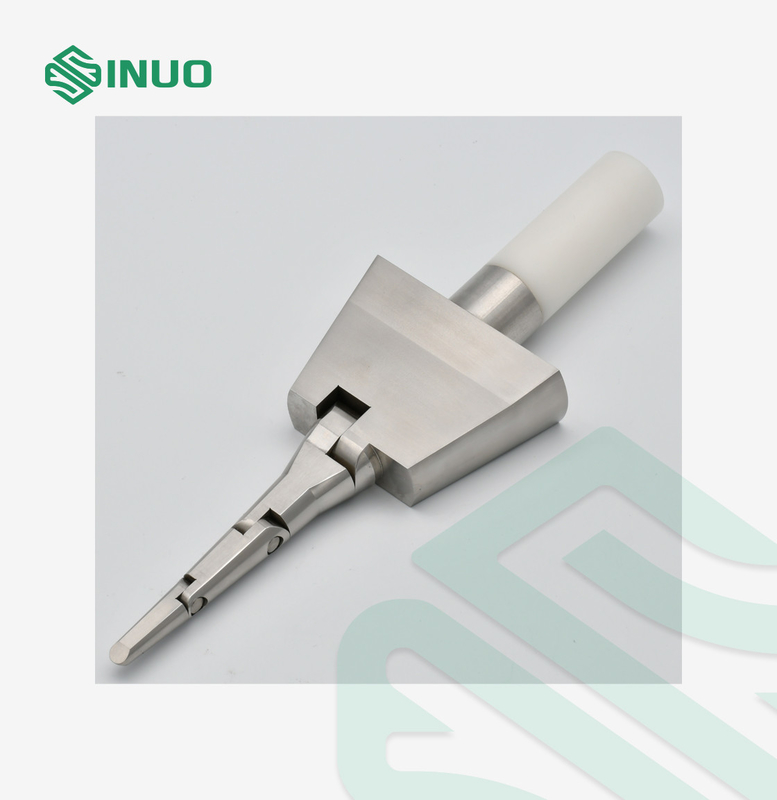

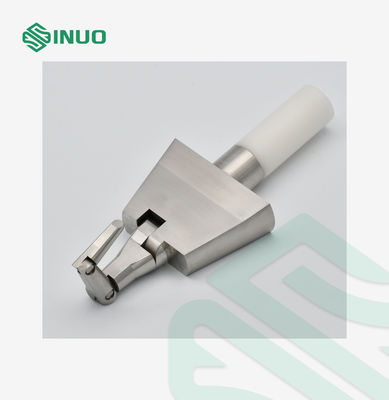

fotos paraUL 2594 Cláusula 8.2 Figura 6 Sonda Articulada

UL 2594 Cláusula 8.2 Figura 6 Sonda Articulada Material de Nylon e Metal 0

UL 2594 Cláusula 8.2 Figura 6 Sonda Articulada Material de Nylon e Metal 1
