Câmara de teste de imersão contínua IPX8 para peças de veículos elétricos

Câmara de teste de imersão contínua IPX8 para peças de veículos elétricos

Nome da marca:	Sinuo
Número do modelo:	SN4411-30M-Ф600
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	5 grupos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Norma Aplicada:

IEC 60529

Código IP:

IPX8

Diâmetro da Câmara:

600mm

Altura da Câmara:

1200mm

Capacidade de Carga do Cesto Pendurado:

10kg

Espessura da câmara de aço inoxidável:

3mm

Sugerir Faixa de Profundidade da Água de Teste:

0-30M

Faixa de ajuste de pressão:

0-3kg/cm²

Detalhes da embalagem:

Caso contraplacado

Habilidade da fonte:

5 grupos/mês

Destacar:

Câmara de Teste de Imersão Contínua

Câmara de Teste de Imersão Contínua IPX8

Descrição do produto

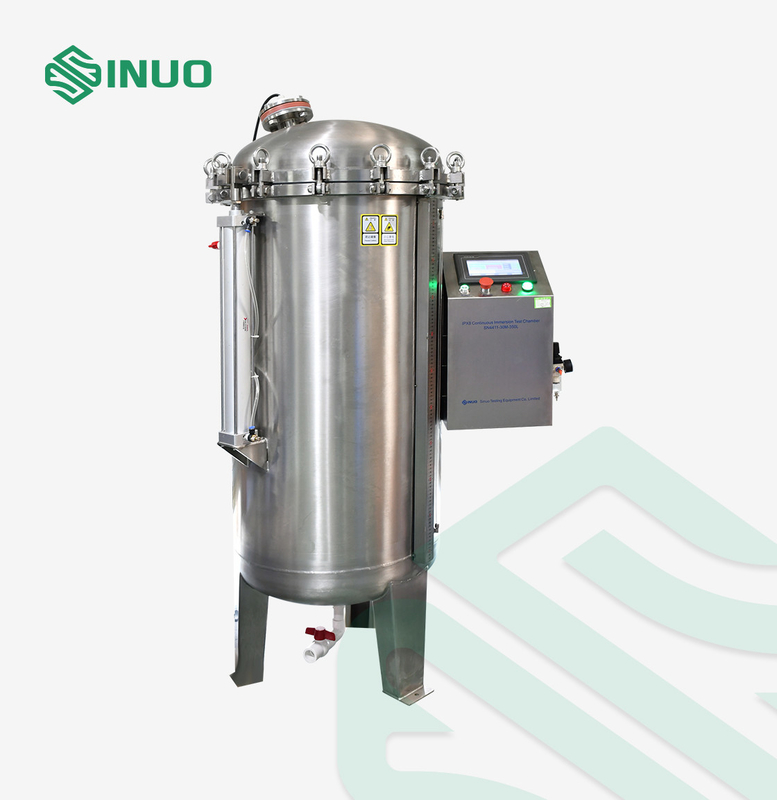

Câmara de teste de imersão contínua IPX8 de peças de veículos elétricos

Normas e cláusulas cumpridas paraCâmara de Teste de Imersão Contínua IPX8

IEC 60529 -2013 “Graus de proteção fornecidos pelo invólucro (código IP)”

Parâmetros técnicosporCâmara de Teste de Imersão Contínua IPX8

Diâmetro interno da câmara	Ф600mm
Altura da câmara	1200mm
Dimensões externas da câmara	Aproximadamente.750mm de diâmetro externo * 1950mm de altura
Capacidade de carga do cesto suspenso	10kg
Espessura da câmara de aço inoxidável	3mm
Controle do tempo	1～99H59M59S
Controle de pressão e modo de exibição	Tela sensível ao toque, a pressão pode ser definida e exibida na tela sensível ao toque
Sugerir intervalo de profundidade da água de teste	0-30M
Faixa de ajuste de pressão de teste	Pressão atmosférica-3kg/cm²
Pressão de escape da válvula de segurança	3,5 kg/cm²
Pressão final máxima	4kg/cm²
Faixa de ajuste do medidor de pressão	Pressão atmosférica～500Kap
Proteção contra pressão	Proteção da válvula de alívio de pressão
Método de liberação de ar	Após a conclusão do teste, o ar é esvaziado automaticamente
Método de abertura	O cilindro automaticamente levanta e fecha a tampa

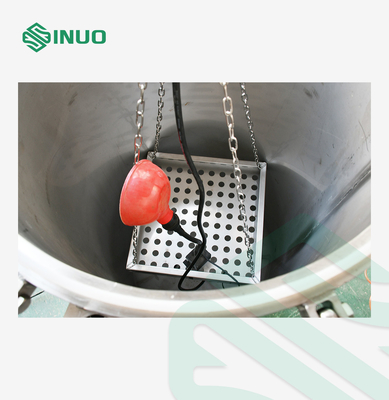

Método de fixação da amostra	A parte inferior da câmara está equipada com uma bandeja de amostra e a borda superior da câmara está equipada com o gancho de amostra

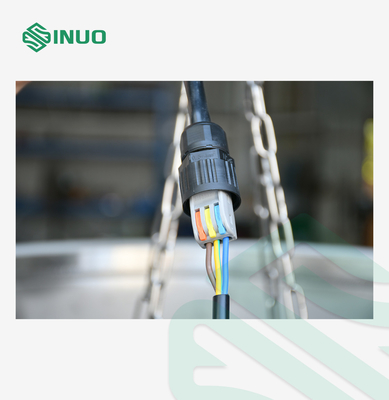

Terminais de alimentação para amostra	Com os terminais ou fonte de alimentação de conexão para amostra, tem capacidade de carga de 15A.Nota: o dispositivo de alimentação externa deve ser preparado pelo cliente. Os terminais são exibidos da seguinte forma:
Sistema pressurizado	Fonte de ar externa (o comprador deve fornecer mais de 5 kg de fonte de ar)
Exibição do nível de água	Balança e tubo de nível de água
Dispositivo de elevação	Cesta suspensa portátil de aço inoxidável
Sistema de controle	Controle de tela sensível ao toque
Material da câmara	aço inoxidável 304
Características	A câmara de teste de imersão contínua IPX8 é equipada com um dispositivo antimotim de proteção contra pressão e um dispositivo de alívio de pressão de drenagem
Sistema de proteção de segurança	Sobrecarga de energia, proteção contra curto-circuito, prompt de som de alarme
Condições de uso
Diâmetros dos tubos de entrada e drenagem	Depois que o usuário planejar a colocação do equipamento, instale o interruptor de ar próximo a ele com antecedência e instale o tubo de entrada de água e o tubo de drenagem abaixo do interruptor de ar.Tubo de entrada de água (tubos de 4”, deve haver válvulas), tubos de drenagem (tubos de 4”, devem ser instalados no chão)
Requerimentos poderosos	AC220-240V, 50Hz±10%;Potência: 2KW; Faça um interruptor de ar de 32A separadamente, o interruptor de ar deve ter terminais de fiação e o cabo de alimentação deve ter ≥2,5 metros quadrados.
Condições ambientais	Temperatura: 15℃～35℃; Temperatura relativa: 25%RH ~ 75%RH; Pressão atmosférica: 86kPa～106kPa
A profundidade da água a que o valor do medidor de pressão corresponde	0,1MPa=1Kg/cm²=10M; 0,2MPa=2Kg/cm²=20M; 0,3MPa=3Kg/cm²=30M； 0,4MPa=4Kg/cm²=40M；
Tubo de nível de água	O medidor de nível de água no equipamento serve para ver a altura do tubo de nível de água, o que é conveniente para saber o nível de água na câmara.

Características do equipamento paraCâmara de Teste de Imersão Contínua IPX8

1. O vaso de pressão é feito de aço inoxidável 304, com soldagem sub-arco geral de alta precisão e boa resistência à pressão.

2. A parte externa do tanque é conectada com um tubo transparente, e fixada com uma régua de aço inoxidável, para que o nível interno da água possa ser observado com clareza.

3. Anel de vedação de silicone especial, boa elasticidade, não é fácil de ser danificado.

4. A tampa do tanque acima do corpo do tanque é equipada com um conector de alimentação para amostra.

5. O tanque é equipado com válvula de segurança, que libera automaticamente a pressão quando excede a pressão nominal para evitar operação inadequada pelo operador e a pressão ajustada é muito alta.

6. Componentes de controle elétrico e componentes pneumáticos são marcados, para garantir a estabilidade e vida útil do equipamento.

7. O tempo de teste pode ser definido como: 99H59M59S.Quando o tempo de teste é atingido, a pressão pode ser interrompida automaticamente e o ar no tanque pode ser automaticamente esgotado.O operador pode abrir a tampa do tanque para retirar a amostra de teste.

8. Exibição de pressão: A pressão pode ser predefinida e exibida na tela sensível ao toque, e a pressão interna pode ser estabilizada automaticamente.Precisão de exibição de pressão: 0,01 KG/CM².

9. A entrada de água é instalada na parte superior do corpo do tanque e a saída de água é instalada na parte inferior do tanque.

10. Terminal de alimentação de amostra integrado

Perguntas e RespostasporCâmara de Teste de Imersão Contínua IPX8

P: Para que serve a câmara de teste?

UMA:Esta câmara de teste de imersão contínua IPX8 IEC 60529-2013 “Graus de proteção fornecidos pelo invólucro (código IP)”.É usado para verificar as peças do veículo elétrico, o desempenho de proteção do invólucro para produtos eletrônicos e elétricos, automóveis, peças de motocicletas, eletrodomésticos, vedações e lâmpadas sob imersão contínua em água com grau IPX8.

Q: Qual é o princípio da câmara de teste?

R: Controlando a profundidade da amostra na água para atingir uma pressão equivalente padrão e simulando a pressão da profundidade da água aplicando uma certa pressão de ar, para produzir pressão da água em toda a superfície do invólucro da amostra.A simulação da faixa de profundidade da água do IPX8 é mais dura do que do IPX7.
