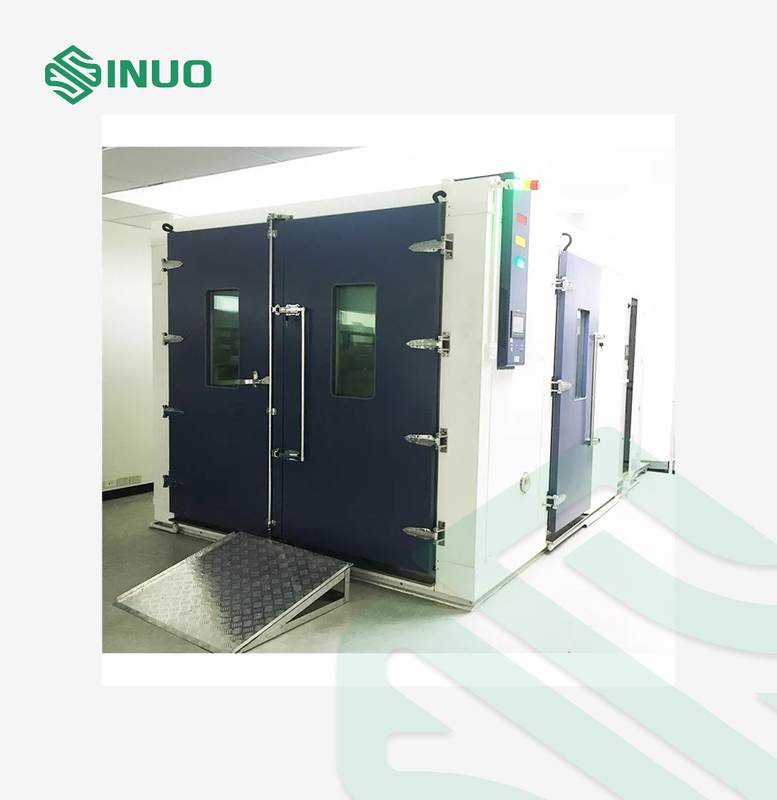

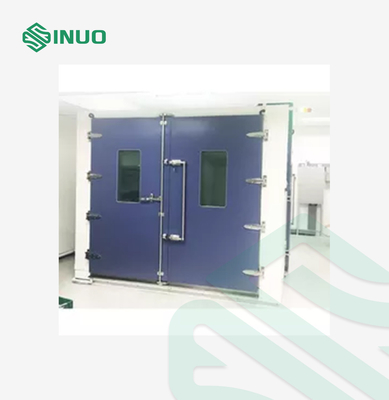

Câmara de teste ambiental walk-in de 19 m³ Testador ambiental de alta temperatura e umidade

A) Teste e armazenamento de amostras de substâncias inflamáveis, explosivas e voláteis

B) Teste de amostras de substâncias corrosivas, teste e armazenamento de amostras biológicas

C) Teste e armazenamento de amostras de fonte de emissão eletromagnética forte

Cerca de W3100 mm*H3700 mm*D2400 mm (excluindo o tamanho da unidade)

Lembrete:Consulte o projeto final e confirme as três visualizações para as dimensões externas

Faixa padrão: 20%-95% UR

Faixa de baixa umidade: 5%RH ~ 95%RH (com ar seco)

GB-2423.1-2008 (IEC68-2-1) Teste A: Método de teste de baixa temperatura.

GB-2423.2-2008 (IEC68-2-2) Teste B: Método de teste de alta temperatura.

GB2423.3-2008 (IEC68-2-3) Teste Ca: Método de teste de calor úmido constante.

GB2423.4-2008 (IEC68-2-30) Teste Db: Método de teste de calor úmido alternado.

GB 11158 "Condições Técnicas da Câmara de Teste de Alta Temperatura"

GB10586-1 "Condições Técnicas da Câmara de Teste de Umidade e Calor"

PS: Umidade padrão 20% ~ 95% HR

quantidade: 2

Localização: Na porta da sala de testes (ou no local designado pelo cliente)

Forma: vidro reforçado a vácuo de 3 camadas com elemento de aquecimento antiembaçante integrado

Um orifício com um diâmetro de φ100 mm na parede da câmara do lado esquerdo e equipado com um tampão de isolamento de borracha e uma tampa de borracha ao mesmo tempo.

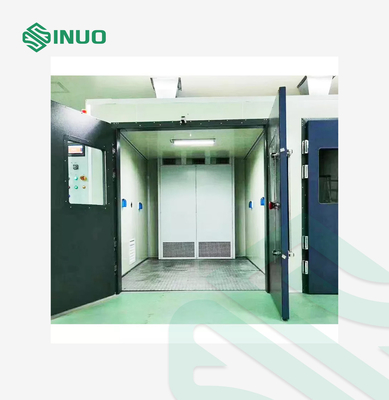

O piso adota um design antiderrapante de aço inoxidável de 4,0 mm para evitar que o pessoal se machuque durante as operações internas.

O piso é projetado com um tanque de drenagem e a câmara de teste não contém água após o término da alta temperatura e umidade

O copo do pé da caixa elétrica adota uma almofada de gel de sílica para absorver o choque e proteger o compressor e a soldagem do tubo de cobre

Método convencional de umidade constante:Quando a temperatura real atinge a temperatura definida, a capacidade de resfriamento do compressor permanece inalterada e o método de aquecimento é usado para compensar a capacidade de resfriamento do compressor para atingir o equilíbrio de temperatura na caixa.

Método de equilíbrio a frio:Quando a temperatura real atinge o valor definido, a saída da válvula solenóide fria é controlada pelo controlador PID e a temperatura na caixa é balanceada através da saída de resfriamento controlada.Comparado com o método convencional de umidade constante, a saída de aquecimento é reduzida para fazer toda a unidade Comparado com o método convencional, o equipamento pode atingir 40% de economia de energia

Com sensor de medição de umidade e controlador

Sensor de resistência de platina PT100

Compressor semi-hermético alemão bitzer original importado.

Proteção ambiental sem flúor HFC404A (Honeywell) e refrigerante DuPont R23

Tipo de casco e tubo de alta eficiência (resfriamento a água)

Equipado com torre de resfriamento de água (marca conhecida) e pipeline

Evaporador de aletas multiseção de alta eficiência com membrana hidrofílica (aleta espessada)

Emerson AW

Válvula de Expansão Térmica Danfoss

Japão Saginomiya e Danfoss

Todos os produtos de alta qualidade da primeira marca internacional (foto à direita: filtro secador)

Congelamento e desumidificação pelo sistema de refrigeração (o ar da caixa passa pelo evaporador abaixo da temperatura do ponto de orvalho e a água é precipitada).

* Escolha as aletas do evaporador com tratamento de membrana hidrofílica, melhor desempenho de desumidificação, porque a tensão da água das aletas de alumínio da membrana hidrofílica é pequena, as gotas de água da condensação do ar são fáceis de escorregar e não é fácil produzir pontes de água obstrutivas no folga da aleta.Melhorando assim muito a eficiência da desumidificação!

Tubo de aquecimento elétrico de liga de níquel-cromo com aletas de aço inoxidável, projeto de adesão anti-MC do tubo de aquecimento, conexão do aquecedor, fio resistente ao calor é usado, o aquecedor é colocado no duto de ar circulante na parte superior da caixa e resistente ao fogo e materiais isolantes de calor são adicionados ao seu redor

A) O cilindro de umidificação (método da caldeira) é usado para umidificação, que é mais rápido que a umidificação de superfície tradicional (tipo panela de água) e possui maior precisão de controle.

Na caixa

Não produzirá poluição por impurezas, como incrustações, tem bom desempenho em baixa umidade e é fácil de limpar.

B) O tubo de umidificação adota um invólucro sem costura de aço inoxidável, a resistência de isolamento é maior que 50MΩ e possui um controlador de prevenção de queimadura a seco

C) O cilindro de umidificação é feito de aço inoxidável e possui uma janela de observação do nível de água.

D) Baixa temperatura com ar seco

Controle sem contato o sinal de saída do controlador atinge alta precisão através do relé de estado sólido SSR

Controle de interruptor sem contato

Os principais componentes do circuito de controle são todos marcas de alta qualidade

1. Teste a proteção contra superaquecimento do produto (independente)

2. Sem interruptor de proteção de fusível

3. Interruptor de proteção contra superaquecimento do aquecedor

4. O compressor está sobrecarregado e superaquecido

5. Proteção de alta e baixa pressão do compressor

6. Dispositivo de proteção contra sobrecorrente do sistema

7. O controlador autodiagnostica a falha e a exibe

8. A pressão da água de resfriamento é uma proteção muito baixa

9. Proteção contra vazamento, proteção contra curto-circuito, proteção contra perda de fase/fase errada, proteção contra sobrecarga do ventilador, proteção independente contra superaquecimento, proteção contra escassez de água, proteção contra corte de água, indicação de operação, alarme sonoro e luminoso, desligamento automático após alarme, etc.

1. Temperatura ambiente: -5℃~+28℃;

2. Umidade relativa: ≤85%RH;

3. Pressão atmosférica: 80kPa~106kPa

4. Nenhuma vibração forte ao redor

5. Fonte de alimentação do equipamento: (observe que a fonte de alimentação de teste não está incluída)

5.1 Conecte à fonte de alimentação 380V AC (±10%), fio trifásico + fio terra de proteção, resistência de aterramento ≤ 4Ω;

5.2 Potência total: cerca de 100KW

5.3 Corrente máxima de trabalho: cerca de 152A
