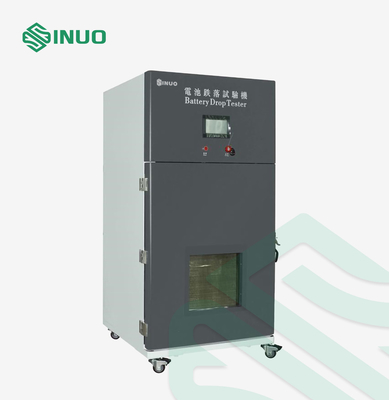

Máquina do teste da bateria do canto da cara da borda UL2580 teste de gota de 200mm - de 1600mm

1) Método da liberação: automático/manual; o elevador do teste é conduzido por um motor (controlado por um motor deslizante alemão de Schneider);

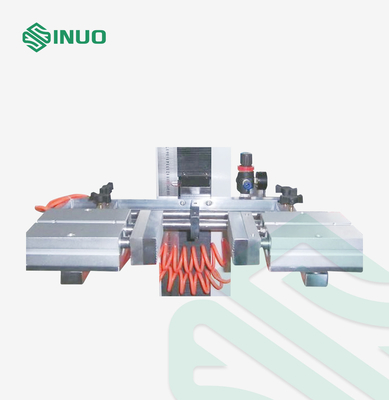

2) Dispositivo de aperto do dispositivo elétrico: movimentação do cilindro (ou aperto do manual)

3) Curso da altura da gota: 200mm~1600mm (ajustável);

4) Gota ao assoalho: 2 partes de concreto do cimento, espessura 200mm (um dele é um sobressalente);

5) Erro permissível da altura da gota (milímetro): ±3mm;

6) Carga do teste (força de aperto máxima): 0~500Kg (peso máximo da amostra);

7) Método do teste: borda, cara, borda e gota de canto em todos os sentidos;

8) Tempo de resposta: 1S;

9) Tamanho da amostra máximo da gota: (W*D*H) 1000*1000*600mm;

10) Tamanho da plataforma: 1500*1500mm (W*D);

11) Altura da tampa protetora: 300mm;

12) Ruído de funcionamento do equipamento: <70db>

13) Fonte de alimentação: AC220V (+10%,) 50Hz

14) Tamanho da máquina: sobre o comprimento 1000mm*width 780mm*H2000mm

Detalhes do equipamento

Exigências do controle elétrico:

1. Exigências do controle

1) O dispositivo adota o modo de controle do PLC, ele pode realizar funções no local da operação tais como o ajuste do valor da pressão, a ação da liberação da gota, e a exaustão manual do fumo.

2) A função da proteção do interruptor de limite é fornecida para a movimentação do curso da divisória da transmissão.

3) A relação da interação homem-máquina adota um 7" tela táctil do LCD da cor.

2. Segurança elétrica

O sistema tem um sistema da autoproteção (que inclui proteções da segurança tais como a falha de energia, a sobretensão, o superaquecimento, a falha de computador, etc.; proteção do equipamento própria da sobretensão e da sobrecarga; a proteção a evitar procura um caminho mais curto causado pelo misoperation dos verificadores, e os elétrodos da bateria são conectados incorretamente.)

3. Exigências da instalação

O comprador fornecerá o conduto da exaustão. Ou de acordo com exigências específicas, o fornecedor projetará, fabricará e instalará a tubulação da unidade e de exaustão do tratamento do gás de exaustão separadamente (o custo é adicional).

Características do chassi:

1. O material de isolamento resistente à corrosão é usado para o forro interno da câmara de trabalho da gota. Todos os cantos da câmara de trabalho são projetados com linhas arredondadas, e os cantos não são conectados por emendas. A câmara de trabalho tem furos e filtros da drenagem para a limpeza fácil.

2. A câmara do funcionamento da gota tem as funções do relevo de pressão e do suprimento de ar à prova de explosões e automáticos. Devido à possibilidade de fogo ou mesmo de explosão durante o teste da bateria, a energia liberada pela única explosão da bateria: 52078J; se explode, pode ferir povos de cerco e coisas durante o teste. A função à prova de explosões deve ser necessário. A função à prova de explosões é realizada relativamente sendo isolado de outras partes do corpo do equipamento; a liberação instantânea da pressão da explosão (tal como a estrutura de aleta destrutiva da fino-placa) é realizada através do elo mais fraco da força mecânica do projeto predeterminado da câmara de trabalho; a tubulação de exaustão forte do fumo do equipamento é ativada para realizar a emissão de ponto fixo do fumo e da poeira prejudiciais.

3. Forneça uma janela de observação observando o processo do teste e uma iluminação à prova de explosões incorporado na câmara de trabalho. A janela de observação adota uma estrutura de vidro da dupla camada, a camada interna é vidro moderado, o ar é isolado no meio, e a camada exterior é vidro à prova de balas. O vidro moderado na camada interna é fácil de substituir.

4. Quatro rodas de canto (dois para o universal e dois para a orientação) são instaladas na parte inferior do dispositivo, e nos pés fixos com altura ajustável são instaladas igualmente.
