Câmara do teste da umidade da temperatura

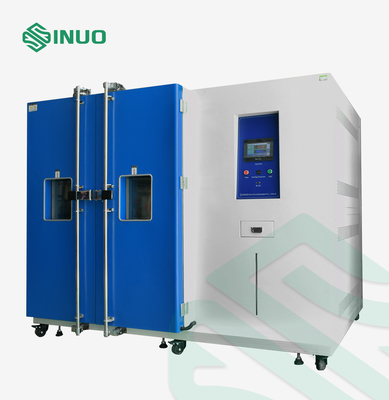

Constant Humidity Temperature Test Chamber programável 1200L IEC60068-2 SINUO

Constant Humidity Temperature Test Chamber programável 1200L IEC60068-2 SINUO

Nome da marca:	Sinuo
Número do modelo:	SN881-1200L
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 grupos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Padrão cumprido:

IEC60068-2

Volume satisfeito nominal:

1200L

Variação da temperatura:

-55 ℃~+100℃

Flutuação da temperatura:

≤±0.5℃

Uniformidade da temperatura:

≤2.0℃

Erro da humidade relativa:

±3.0%RH

Tempo de aquecimento:

minuto 3℃/

Tempo refrigerando:

1℃/min

Detalhes da embalagem:

caixa da madeira compensada

Habilidade da fonte:

10 grupos/mês

Destacar:

câmara do teste da temperatura 1200L

Câmara do teste da temperatura IEC60068-2

câmara do teste da umidade 1200L

Descrição do produto

câmara programável de 1200L Constant Temperature And Humidity Test

Padrões & cláusulas cumpridos

IEC60068-2-1: 2007 Testes-partes ambientais 2-1: Teste-teste A: Frio, IDT

IEC60068-2-2: 2007 Testes-partes ambientais 2-1: Os testes testam o calor B-seco, IDT

IEC60068-2-30: 2005 Testes-partes ambientais 2-30: DB do Teste-teste: Calor úmido, cíclico (ciclo 12h+12h), IDT

IEC60068-2-78: 2012 Testes-partes ambientais 2-78: Táxi do Teste-teste: Calor úmido, de estado estacionário, IDT

Parâmetros técnicos

Não.	Projeto	Índice
	Número do produto	SN881-1200L
B	Tipo de produto	SINUO
C	Tamanho do estúdio	D1450 x W1250 X H2050 (sem motor) milímetro
C	Dimensões da área de funcionamento	Peça do armário: × aproximadamente 1000 do × 1000W de D 1200H milímetro
D	Variação da temperatura	-55℃~+100℃ (escala ajustável)
	Escala de umidade	25%-98% RH (refira a carta verificável da temperatura e de escala da umidade, nenhuma fonte da umidade ou carga térmica)
	Uniformidade da temperatura	≤±2.0℃ (estado estável)
	Taxa de aquecimento	1.0℃/min (nenhuma carga)
	Velocidade de arrefecimento	3.0℃/min (nenhuma carga)
	Flutuação da temperatura	≤±0.5℃ (estado estável)
	Desvio da temperatura	≤±2.0℃
	Desvio da umidade	≤±3.0%RH
	Carga	w 1000 em +20°C; 800 w em 0°C; 500 w em -20°C; 300 w em -40°C.
E	Ruído do motor	≤85dB
E	Peso	Sobre 780kg
F	Padrões aplicados	Teste A de GB/T 2423.1-2008: Método do teste da baixa temperatura Teste B de GB/T 2423.2-2008: Método de alta temperatura do teste Teste Ca de GB/T 2423.3-2006: Constant Damp Heat Test DB do teste de GB/T 2423.4-2008: Teste de calor úmido alterno Teste de alta temperatura de GJB 150.3A-2009 Teste da baixa temperatura de GJB 150.4A-2009 Teste de calor úmido de GJB 150.9A-2009 Inspeção de GBT 5170.8-2016 do equipamento de teste ambiental para produtos elétricos e eletrônicos Métodos do teste ambiental do laboratório GJB150A-2009 para o equipamento militar
G	Nota	Os indicadores de desempenho acima são os valores medidos na temperatura ambiente +25°C sem amostra.

Vista geral do equipamento

Esta câmara do teste simula o ambiente variável da temperatura e da umidade para os produtos ou os materiais. É amplamente utilizada no teste de adaptação de elétrico, eletrônica, instrumento e medidor e outras peças do produto sob a temperatura do alto e baixo e o ambiente úmido durante o armazenamento, o transporte e o uso, determinar a adaptação da temperatura dos produtos ou dos materiais acima à temperatura do alto e baixo e ao ambiente úmido, especialmente para mudanças da eletrificação do produto no desempenho e em propriedades mecânicas.

Material	Material interno da caixa	Placa de aço laminada, conservando e fosfatando a pintura de primeira qualidade do pó
	Material exterior da caixa	Placa de aço inoxidável de SUS304#
	Material de isolação	Espuma de poliuretano rígida + fibra de vidro ultra-fina
Estrutura	Peças do canal de ar	Fã centrífugo; a tomada de ar pode ajustar o volume de ar, a altura e o volume de ar do retorno

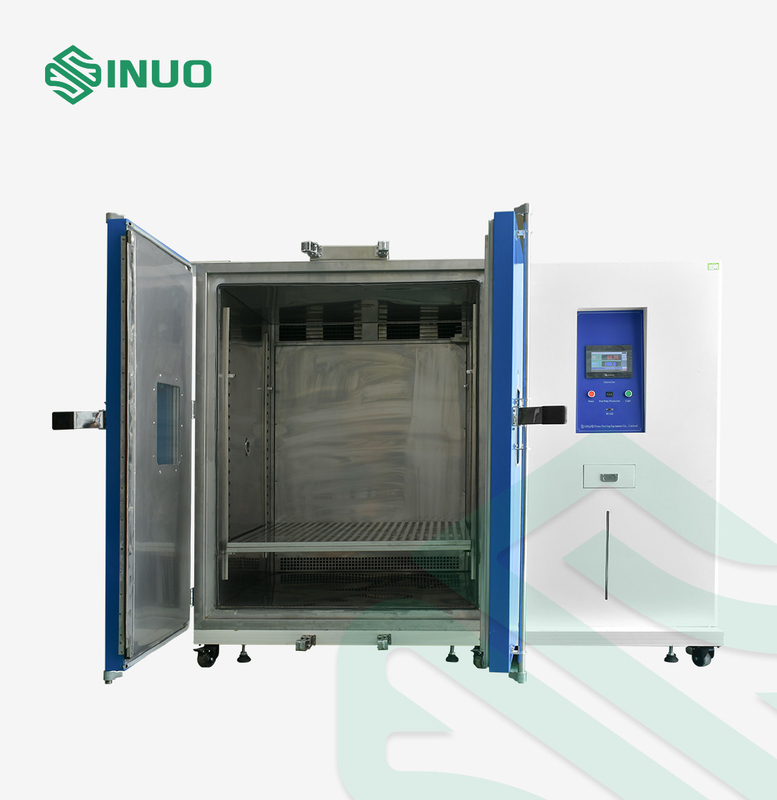

	Porta	Open (dobro) porta articulada, com punho-tipo punho da não-reação, equipado com a janela de observação, iluminação, quadro de janela/dispositivo de aquecimento elétrico da anti-condensação quadro de porta, tamanho da porta: (aproximadamente) 1.0*1.2M
	Janela do teste	Há uma janela de observação de vidro moderada à prova de explosões do filme condutor na porta (com função da anti-condensação) 500W×600H (os milímetros)
	Fã	Fã centrífugo da linha central longa
	Suporte da amostra	Duas bandejas móveis ajustáveis de aço inoxidável incorporados
	Impulsor	Impulsor de aço inoxidável importado de Taiwan
	Calefator	calefator elétrico da liga do Níquel-cromo
	Compressores da refrigeração	Compressor importado de Tecumseh
	Evaporador	Evaporador Finned
	Método refrigerando	Cascata mecânica do compressor
	Método refrigerando	Refrigerar de ar
	Instrumento de controle da temperatura	controlador programável LCD do toque inteligente de 7-inch

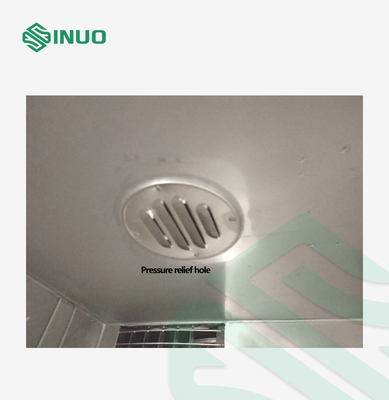

	Furo da ligação	φ50mm 2 com o bujão de borracha especial da espuma (situado no lado esquerdo da caixa)
	Suporte da amostra	2 cremalheiras de aço inoxidável da amostra, altura ajustável.

Aquecendo-se, humedecendo e sistema de refrigeração e como trabalham

Projeto		Descrição do princípio
Sistema de aquecimento		Tipo de aço inoxidável tubo de aquecimento anti-seco da luva do tubo com fio de aquecimento da liga incorporado do níquel-cromo
		Tipo em forma de u calefator elétrico da aleta do aquecimento de alta velocidade de aço inoxidável para aquecer-se
		O sistema completamente independente, não afeta a linha de controle
Sistema da humidificação	Método do humidificador	1. Método destacável externo da humidificação da caldeira ou humidificação incorporado do tanque de água 2. Humidificador blindado de aço inoxidável 3. Modo de controle do humidificador: ajuste da largura de pulso do período do igual do não-contato, SSR (relé de circuito integrado) 4. Dispositivo de controle nivelado da água, dispositivo ardente anti-seco do humidificador, dispositivo da coleção do sedimento, janela de observação nivelada líquida 5. Poder do humidificador: 6KW
Sistema da humidificação	Humidificador	1. Dispositivo automático da fonte de água ou reabastecimento automático elétrico de botão de pressão da água 2. Membrana do RO + filtro da fonte de água do carbono ativado, removível para limpar 3. Interruptor nivelado líquido eletrônico dobro do nível de água da temperatura do alto e baixo para impedir a mis-operação 4. Escassez de água e proteção vazia do aquecimento e a de temperatura excessiva + ultra-baixa proteção do nível de água + de água da fonte proteção ao longo do tempo para assegurar o funcionamento seguro do equipamento
Sistema de refrigeração	Método refrigerando	Refrigerado a ar
	Compressor da refrigeração	Adopt importou o compressor de Taikang, líquido refrigerante a favor do meio ambiente do uso
	Tubo de cobre do líquido refrigerante	Tubo de cobre interno do líquido refrigerante da espiral K-TYPE
	Condensador	Tipo ondulado condensador refrigerado a ar da aleta
	Evaporador	Tipo evaporador da inclinação de FIN-TUBE
	Elemento de congelação	Válvula de solenoide importada original, secando o filtro, etc.
Características		Os encanamentos inteiros do sistema são testados para a detecção de escape por 22kg de ventilação e de pressurização.
		O aquecimento e os sistemas de refrigeração são completamente independentes
		Equipado com as características técnicas profissionais da empresa, pode impedir que a alta temperatura e o fluxo de ar de alta pressão retornem à máquina refrigerando e danificar o sistema.
		Todos os programas de ação do sistema da refrigeração são controlados completamente pelo controlador do microcomputador

Sistema de controlo elétrico

Nome	Tipo	Observação
Compressor	Compressor importado de Tecumseh
Relé da pressão	Dinamarca DANFOSS ou Emerson
Válvula de regulamento de evaporação da pressão	Dinamarca DANFOSS
	Dinamarca DANFOSS ou Emerson
Dispositivo de estrangulamento	Capilar ou válvula da expansão
A válvula eletromagnética	Sagitário em Japão ou em CASTEL em Itália ou Emerson no Estados Unidos

Sistema do ajuste

Projeto

Ilustre

Método do ajuste

Forçado - ventilação da circulação, regulamento de temperatura equilibrado. O sistema de controlo controla a saída do calefator de acordo com o ponto da temperatura ajustado pelo sistema com o resultado da saída do cálculo automático do PID, e consegue finalmente um equilíbrio dinâmico.

Constant Humidity Temperature Test Chamber programável 1200L IEC60068-2 SINUO 11

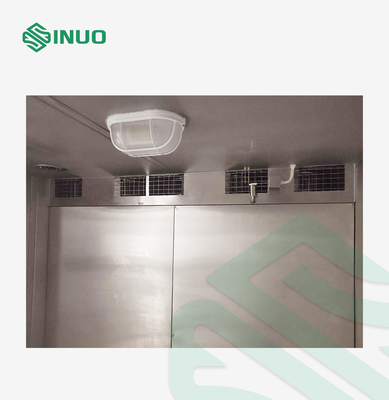

Dispositivo da circulação

A sala incorporado do condicionamento de ar, o canal de ar de circulação e o fã de fluxo axial longo para melhorar o fluxo de ar e a capacidade de aquecimento melhorando o fluxo de ar da agitação do ar, e para melhorar extremamente a uniformidade da temperatura da câmara do teste.

Sistema de controlo

Projeto	ilustre
Controlador	7-inch controlador programável do toque do PLC LCD
Tela a alta definição do toque	As circunstâncias fixas e as condições do programa podem ser ajustadas arbitrariamente, a tela chinesa pode ser ajustada, e o nome e o número de série de cura do teste podem ser ajustados.
Escala de tempo de Settable	0-999H59min.
Modo programável	Ao mesmo tempo, 120 grupos de programas com circunstâncias diferentes podem ser ajustados. Em qualquer grupo de programas, o trabalho pode ser dividido em 1200 segmentos, e o número de segmentos pode arbitrariamente ser interceptado para executar o ciclo, ou o ciclo periódico de qualquer segmento ou grupo pode ser executado.
Modo programável	Em cada grupo de programas, até 1200 seções diferentes da temperatura e do tempo podem ser ajustadas (cada seção pode se estabelecer a 999h59min). 120 grupos de programas podem ser conectados em série na vontade, e o número máximo de seções pode ser dado um ciclo até 999 vezes.
Segurança	Com um dispositivo de memória do sem energia, os programas restantes podem continuar a ser executado quando o poder é restaurado, e a máquina pode ser reservado executar o tempo de funcionamento da partida e da máquina.
Controle	Aumentar e refrigerar podem ser usadas para o controle da inclinação e o controle da curva, e têm a função de pontos decorreção da temperatura e de referência da umidade. Tem a função do cálculo automático do PID, que pode reduzir a conveniência trazida pelo ajuste manual.
Função de uma comunicação	Relação de disco de U, RS-232 relação, fechamento do hardware da operação do mis, software de comunicação aleatório do computador
Estabelecido	O ajuste do toque, exposição direta da posição, todas as circunstâncias é travado completamente automaticamente pelo microcomputador
Chame a polícia	Se há um erro no ajuste ou na operação, um sinal de advertência estará fornecido
Saída	O controlador tem uma saída de gravação do porto do sinal, que possa ser conectada a uma temperatura e um registrador e uma saída da umidade uma curva de gravação
Relação	Com relação de comunicação RS-232 padrão, a distância de transmissão longa, pode ser conectada ao PC para o controle e a gravação.

Dispositivo de proteção da segurança

Sistema de refrigeração	Proteção de superaquecimento do compressor Proteção da sobrecarga do compressor Proteção da pressão do alto e baixo do compressor Proteção da pressão de óleo do compressor Proteção de temperatura excessiva da temperatura líquida proteção Ultra-alta do relevo de pressão Refrigerado a ar: o fã de condensação é superaquecido
Caixa do teste	Ajustável sobre a proteção da temperatura Canal do condicionamento de ar extremo sobre a proteção da temperatura Proteção de superaquecimento do motor de fã
Outro	Proteção total da perda da sequência de fase do poder e da fase (aplicável à fonte de alimentação trifásica) Sobrecarregue e procurar um caminho mais curto a proteção Proteção do alarme da falha de sistema da refrigeração causada por aberturas múltiplas da caixa
A outra configuração
Cabo distribuidor de corrente	Fonte de alimentação de AC380V: 1 cabo fio à terra do cinco-núcleo (de quatro fios trifásico + protetor) (aproximadamente 4 medidores de comprimento)
Interruptor de alimentação principal	Interruptor de Chint
Transporte	A caixa do teste é combinada e transportada separadamente
Tamanho	Dimensões de envio máximas (sem empacotar): “Veja dimensões”
peso	Peso de envio máximo (sem empacotar): “Veja o peso”
Condições do uso	As seguintes circunstâncias são garantidas pelo usuário
Local da instalação	1. A terra é lisa e bem ventilado 2. Nenhuma vibração forte em torno do dispositivo 3. Há um campo eletromagnético não forte em torno do dispositivo 4. Não há nenhumas substância e poeira inflamáveis, explosivas, corrosivas em torno do equipamento 5. O espaço apropriado para o uso e a manutenção deve ser reservado em torno do equipamento, segundo as indicações da seguinte figura: : ≥40cm B: ≥150cm C: ≥100cm D: ≥60cm E: ≥40cm
Circunstâncias ambientais	1. Temperatura: 5℃~35℃ 2. Humidade relativa: ≤85% 3. Pressão de ar: 86kPa~106kPa
Condições da fonte de alimentação	Exigências da fonte de alimentação de AC380V: 1. Fio à terra de quatro fios + protetor trifásico 2. Escala da tensão: C.A. (380±38) V 3. Escala de flutuação da frequência: (50±0.5) hertz 4. A resistência aterrando do fio à terra protetor é menos do que 4Ω 5. O usuário é exigido configurar um ar ou um interruptor de alimentação da capacidade correspondente para o equipamento no local da instalação, e este interruptor deve ser usado independentemente para o equipamento
Fonte de alimentação	Imax≤32A Pmax≤15KW
Corrente máxima	Abrir a porta da caixa do teste durante o teste fará com que a temperatura e a umidade na caixa flutuem; se a porta está aberta épocas múltiplas ou por muito tempo ou a amostra do teste se emite a umidade durante o teste, pode fazer com que o permutador de calor do sistema de refrigeração congele-se em vez do trabalho corretamente.

Configuração

Não.	Nome	Modelo	Observação
1	Caixa do equipamento	SUS interno 304 de aço inoxidável	Feng Qianyuan
2	sensor	Blindado, PT100, classe A	Pequim “Sai Yiling”
3	Contator da C.A.	Opcional	Schneider
4	relé térmico	Opcional	Schneider
5	Sobre o instrumento de controle da proteção da temperatura	WMK-102L (0_399)	De alta qualidade doméstico
6	Relé intermediário	Opcional	Schneider
7	Fã da circulação	90W/220V	Empreendimento misto “Zibang”
8	Controladores programáveis	TH2200-A	Songhua
9	módulo da temperatura		Songhua
10	Tela táctil (tela da cor)		Songhua
11	Interruptor do escapamento	380V63A	Chint
12	transformador do controle	BK-300	Chint
13	disjuntor	3P60A	Schneider
14	relé de circuito integrado	40A	Taiwan “Yang Ming”
15	calefator	Fio do nicromo	De alta qualidade doméstico
16	compressor	Opcional	“Bitzer alemão”
17	Evaporador	feito-à-medida	Taiwan Zhongli
18	O líquido refrigerante	R404A/R23	Du Pont EUA
19	Óleo congelado	RL32H	Urso de gelo britânico
20	separador de óleo	Grande sistema que apoia 55824/55855	Emerson (anteriormente ALCO, EUA)
21	separador do Gás-líquido	Grande sistema que apoia 3/8 de ″, ″ de 1/2	Fuzhou, Taiwan
23	secador do filtro	DCL032/053/083/085	Danfoss Dinamarca ou Sporland EUA
24	A válvula eletromagnética	3/8 ou 5/8	Sagitário ou Kasto em Japão
25	Evaporador	Costume	Empreendimento misto
26	Peças variadas de cobre	Opcional	Taiwan Xiongde

Características do produto e vantagens

Economia de energia: A tecnologia é baseada na válvula de solenoide de PWM personalizada por Sporlan Empresa no Estados Unidos. Esta tecnologia realiza que o regulamento do encanamento corre através das ações frequentes da válvula de solenoide. A válvula de solenoide padrão não pode adaptar-se lhe, e causará dano da fadiga em um curto período de tempo. Atualmente, esta tecnologia é apoiada. A válvula principal do desempenho é produzida somente por Sporlan Empresa no Estados Unidos. A seguinte imagem mostra a diferença entre as válvulas de solenoide.

Constant Humidity Temperature Test Chamber programável 1200L IEC60068-2 SINUO 13

Válvula normal da válvula de PWM

Desempenho: O equipamento conforma-se aos padrões os mais atrasados, o equipamento é integral, bonito e fácil de transportar; As peças principais do equipamento são selecionadas dos tipos conhecidos no país e no estrangeiro. O compressor francês completamente fechado e importado do "" com precisão mais alta e a fonte de alimentação variável da frequência de Hangzhou “Yuanfang” com melhor estabilidade fazem o controle da precisão mais exato durante o funcionamento do equipamento. Propale um mais baixo, desempenho mais estável e uma vida útil mais longa;
Controle de dispositivo: O dispositivo pode ser conectado aos dispositivos múltiplos, ser controlado pelo telefone celular APP, e ser controlado pelo PLC avançado, que é mais inteligente e mais conveniente de se operar. Dados de teste das visualizações óticas de tela táctil da cor verdadeira os vários (temperatura, tempo, curva do teste), que são mais fáceis de se operar. registros da observação;
Medida e sistema de controlo: tempo real e exposição dinâmica da curva do processo do teste e do teste, de processo de dados através do software modular, o reanalysis dos dados e a edição da amplificação da curva, a saída de relatórios de teste e de testes padrões da curva em formatos diferentes, e o apoio para a transmissão de dados conectada.
Projeto profissional, seguro e fácil de usar: o interruptor de controle da parada de emergência, em caso de urgência, pode travar o equipamento confiantemente; eficazmente para proteger o equipamento; proteção múltipla do software e do hardware para assegurar a segurança do equipamento e dos pessoais.

Constant Humidity Temperature Test Chamber programável 1200L IEC60068-2 SINUO 14
