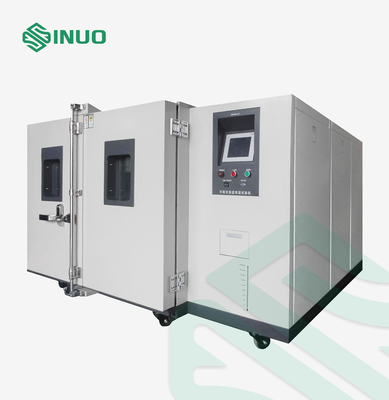

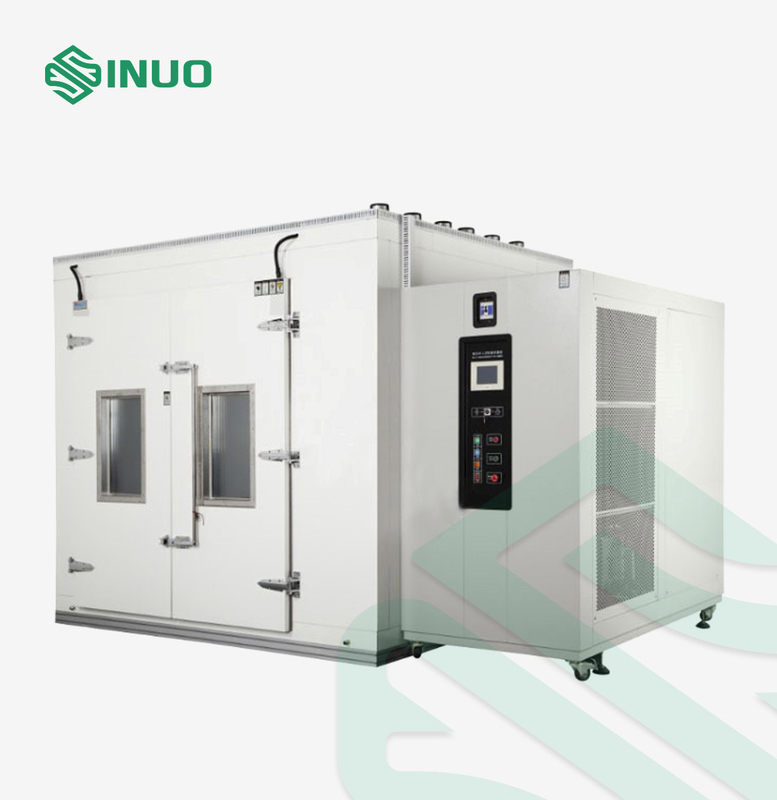

Caminhada de Constant Temperature Humidity na câmara 13m3 do teste ambiental menos do que 75dB

Refrigeração: 3.5KW

Aquecimento: 9KW

Humidificação: 9KW

Motor: 0.75KW*6=4.5W

Outro: ≈1.5KW

Poder instalado total: Pmax≤27.5KW (assunto ao projeto final)

A câmara do teste e a unidade de refrigeração são de projeto rachado. Depois que o equipamento é instalado no lugar, o encanamento da refrigeração e o circuito elétrico estão conectados e verificados antes de ligar a máquina;

O controlador adota um armário de controle independente e é instalado no lado direito do laboratório.

O equipamento adota um tipo rachado, e o armário de unidade de refrigeração e elétrico de controle é instalado no lado direito do equipamento.

A conexão entre o corpo da caixa e a unidade adota a caixa de junção à prova de explosões e a tubulação de aço galvanizada, e o processo da conexão conforma-se aos padrões nacionais relevantes para à prova de explosões.

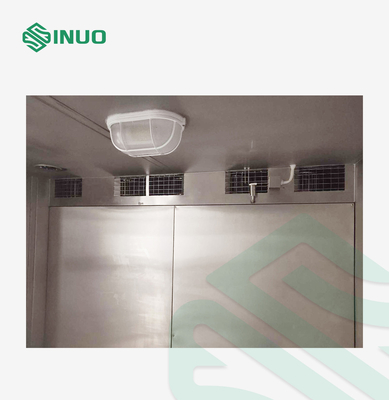

O canal de ar é ficado situado atrás do estúdio:

O motor à prova de explosões é instalado na parte superior da caixa, o impulsor centrífugo de alumínio do fã é instalado na parte superior da caixa do teste, e o ar é fornecido uniformemente através da tomada de ar do volute para cumprir as exigências da uniformidade da temperatura.

1. Estabelecido 2 portas da separação, o tamanho da abertura da porta (800+800) W×2500Hmm,

2. A porta é selada com tira macia resistente da selagem da borracha de silicone da temperatura do alto e baixo da dupla camada

3. A dobradiça giratória pode assegurar ao ≥ do ângulo da abertura da porta 120 graus

4. A borda interna da porta é ajustada com uma correia do aquecimento da temperatura constante, e o sistema de controlo gerencie automaticamente na correia de aquecimento para degelar de acordo com a temperatura do estúdio.

Dois grupos das janelas de observação visuais (500×600mm) são instalados na porta. O vidro de janela da observação é feito do vidro de isolamento da multi-camada revestido com o filme de aquecimento elétrico. A janela de observação não tem o transmitância claro alto, o bom efeito da isolação térmica, e o nenhum fio de resistência na superfície de vidro. A observação e outras vantagens, quando a temperatura do estúdio é mais baixa do que a temperatura ambiental, o controle gerenciem automaticamente sobre a função de desembaraço da janela de observação.

1. O motor adota o motor profissional: 0.75KW, 6 grupos de IP55

2. O volute do fã é feito do alumínio para impedir faíscas da fricção entre o impulsor e o volute;

3. As embalagens internas e exteriores são fornecidas com as linhas aterrando seguras, e a superfície do equipamento é pulverizada com a pintura antiestática condutora para assegurar-se de que nenhuma eletricidade estática possa acumular na superfície da embalagem do equipamento.

4. O sensor de temperatura (PT100) adota o sensor à prova de explosões.

5. O dispositivo de aquecimento é um calefator de aço inoxidável sem uma chama aberta.

6. A fiação de dispositivos elétricos à prova de explosões cumpre as exigências à prova de explosões nacionais.

7. Estabelecer um protetor de temperatura excessiva independente, isto é, um instrumento de proteção da temperatura da dois-seção, para impedir o perigo de ultrapassar da temperatura na sala de trabalho.

Há uma placa da transição com uma inclinação na porta da sala de teste, que é conveniente para que a amostra do teste entre e retire na sala de teste

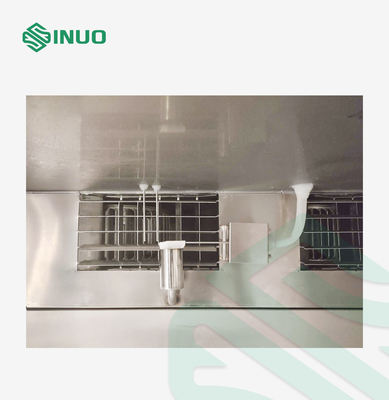

1. calefator de aquecimento do fio da liga do Níquel-cromo

2. Modo de controle do calefator: ajuste da largura de pulso do período do igual do não-contato, SSR (relé de circuito integrado)

3. Poder do calefator: Quilowatt ≤9.0

1. Método destacável externo da humidificação da caldeira

2. Humidificador blindado de aço inoxidável

3. Modo de controle do humidificador: ajuste da largura de pulso do período do igual do não-contato, SSR (relé de circuito integrado)

4. Dispositivo de controle nivelado da água, dispositivo ardente anti-seco do humidificador, dispositivo da coleção do sedimento, janela de observação nivelada líquida

5. Poder do humidificador: ≤9.0KW

O dispositivo automático do reabastecimento da água é adotado. Após ter conectado o água da torneira com a tubulação água de um 1/2 de”, o dispositivo da fonte de água é um tipo famoso internacional, que possa automaticamente filtrar e deionize a água.

Volume de água desmineralizado: 10L/h

Pressão de água: 0.1~0.25Mpa

Dureza da água: ≤0.03mol/L (1.5mg/L, calculado como o CaCO3) m, o padrão nacional para a água da humidificação, para fornecer a água deionized exigida para a peça da humidificação do equipamento

Usando o controlador de tela táctil coreano da cor de TEIM 2700 de “Sanyuan”, as características principais são como segue:

1. o tela táctil da cor verdadeira de 7-inch TFT, a relação homem-máquina pode ser selecionado em chinês ou no inglês, e o método da operação do menu faz fácil para que os usuários dominem o método da operação do equipamento;
2. Precisão da exposição: temperatura 0.1℃; tempo 0.1min
3. Dois métodos do teste podem ser selecionados: temperatura constante (operação manual) ou programa (IE, operação automática do programa do pré-ajuste)
4. A operação do equipamento tem um alto nível da automatização. Ajuste a temperatura do alvo ou os procedimentos pré-ajustados da operação do equipamento. Depois que o botão da operação é ativado, o sistema pode automaticamente determinar se abrir a unidade, o calefator ou o ventilador de refrigeração. Os colegas podem automaticamente ajustar a saída de aquecimento sem operações de usuário excessivas ou a monitoração, a curva ideal do processo do teste pode ser obtida.
5. A função de corrida pré-ajustada do programa fornece usuários para pré-ajustar 1000 curvas do programa, cada curva pode estabelecer-se a 100 etapas, 6 grupos de ciclos pequenos, e 10 programas diferentes podem ser ligados, e o programa pode ser recuperado e armazenado para o teste seguinte. pode ser chamado diretamente.
6. Durante o teste, os parâmetros de referência importantes tais como a temperatura atual do alvo, a temperatura medida, a saída de aquecimento, o tempo de funcionamento, e o processo de corrida do programa podem ser indicados no tempo real.
7. Pode armazenar curvas e dados da temperatura por 600 dias.
8. Função do autodiagnóstico da falha, quando o equipamento falha, automaticamente alarmará e eliminará a fonte de alimentação. Os colegas indicarão o fenômeno da falha e a descrição simples da falha no controlador, e os usuários podem facilmente encontrar a causa de acordo com a falha.

1. Função da gravação de dados de USB:

2. Você pode diretamente introduzir todo o disco de U em qualquer lugar no arquivo de registro da história, e executa operações tais como a leitura e a análise no computador.

3. Funções poderosas do software do PC, relação do padrão 10M/100M Ethernet, aquisição automática do IP address, identificação de rede, e controle fácil.

3.1. Computador de anfitrião:

O computador de anfitrião é conectado diretamente a uma caixa do teste através de um cabo da rede

3,2, LAN:

Os computadores múltiplos e UMC1000 múltiplos controlam conexões do LAN da área

3,3, sincronização remota do SERVIDOR DA WEB;

A monitoração remota pode ser executada através do teste da REDE do INTERNET.

1. Segurança dos pessoais

1,1, proteção do escapamento

2. Segurança do equipamento:

2,1, perda da fase da fonte de alimentação, erro de fase, proteção da instabilidade da tensão;

2.2. Corrente de laço do controle que limita a proteção

2.3. Proteção da sobrecarga do motor de fã

2.4. Proteção atual da sobrecarga do compressor

2,5, proteção de superaquecimento do compressor

2.6. Proteção de alta pressão do compressor

2,7, calefator procuram um caminho mais curto a proteção

2.8. Proteção do escapamento do equipamento

2.9. Função de temperatura excessiva independente secundária da proteção
