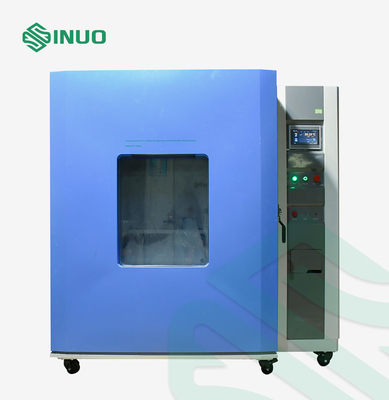

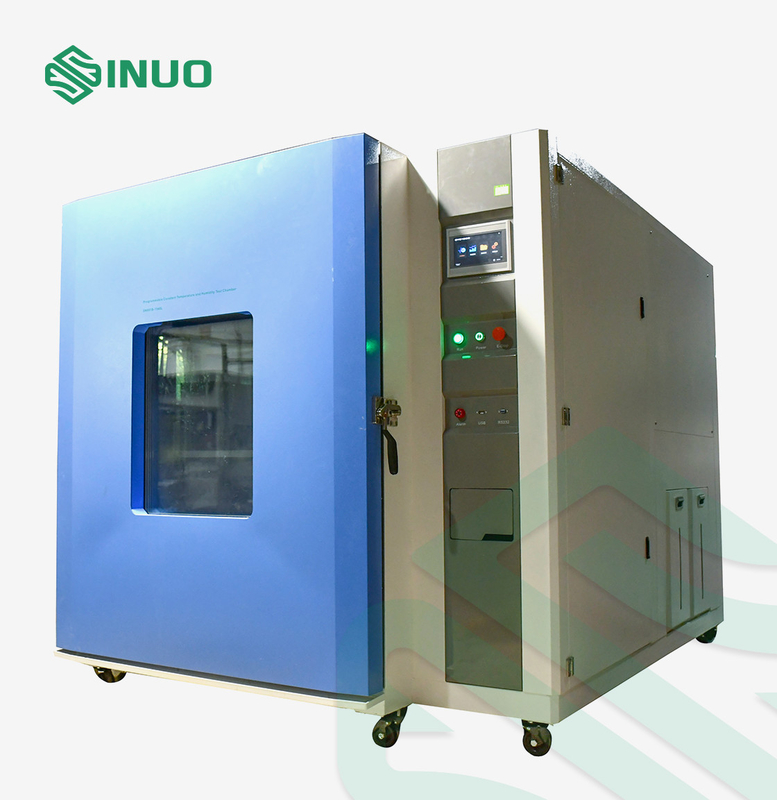

IEC60068 Câmara de Teste de Umidade de Equipamento de Teste EVSE Constante Programável

IEC60068 Câmara de Teste de Umidade de Equipamento de Teste EVSE Constante Programável

Nome da marca:	Sinuo
Número do modelo:	SN881-1200L
MOQ:	1
preço:	Customized
Condições de pagamento:	T/T
Capacidade de abastecimento:	10 grupos/mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Calibration Certificate (Cost Additional)

Padrão cumprido:

IEC60068-2

Volume satisfeito nominal:

1200L

Faixa de temperatura:

-55 ℃~+100℃

Flutuação da temperatura:

≤±0.5℃ (estado estável)

Uniformidade de temperatura:

≤2.0℃ (estado estável)

Erro da humidade relativa:

±3.0%RH

Tempo de aquecimento:

minuto 3℃/(não-linear sob nenhuma carga)

Tempo de resfriamento:

1℃/min (não-linear sob nenhuma carga)

Detalhes da embalagem:

caixa da madeira compensada

Habilidade da fonte:

10 grupos/mês

Destacar:

Equipamento de testes programável de EVSE

Equipamento de testes da umidade EVSE

Equipamento de testes da C.A. IEC60068

Descrição do produto

Câmara de teste de umidade e temperatura constante programável para AC EVSE

Normas e Cláusulas Cumpridas

IEC60068-2-1:2007 “Teste Ambiental-Parte 2-1: Testes-Teste A: Frio, IDT”

IEC60068-2-2:2007 "Teste Ambiental-Parte 2-1: Testes - Teste B-Calor seco, IDT"

IEC60068-2-78:2012 “Teste Ambiental-Parte 2-78: Testes-Cabine de Teste: Calor úmido, estado estacionário, IDT”

IEC60068-2-30:2005 “Teste Ambiental-Parte 2-30: Testes-Teste Db: Calor úmido, cíclico (ciclo de 12h+12h), IDT”

Parâmetros técnicos

Limitação da amostra

Esta câmara de teste proíbe:
Teste ou armazenamento de amostras de substâncias inflamáveis, explosivas e voláteis
Teste ou armazenamento de amostras de substâncias corrosivas
Teste ou armazenamento de amostras biológicas
Teste ou armazenamento de amostras de fonte de emissão eletromagnética forte
Teste ou armazenamento de amostras de materiais radioativos
Teste ou armazenamento de amostras de substâncias altamente tóxicas
Teste ou armazenamento de amostras que podem produzir materiais inflamáveis, explosivos, voláteis, altamente tóxicos, corrosivos e radioativos durante o teste ou armazenamento

Volume, tamanho e peso

Volume de conteúdo nominal

1200L

Tamanho da câmara interna

L(1000) mm *P (1000) mm* A (1200) mm

Dimensões externas

Aproximadamente.L (1450) mm *P (1250) mm* A (2050) mm (excluindo a parte superior do motor)

Peso

Aproximadamente.780KG

atuação

Faixa de temperatura

Faixa de temperatura: -55 ℃～+100 ℃

Faixa de umidade

(25 ~ 98)% UR (consulte a tabela de faixa controlável de temperatura e umidade, sem umidade ativa e carga de calor)

IEC60068 Câmara de Teste de Umidade de Equipamento de Teste EVSE Constante Programável 0

Gráfico de faixa controlável de temperatura e umidade

flutuação de temperatura

≤±0,5℃ (estado estável)

Uniformidade de temperatura

≤2,0℃ (estado estável)

tempo de aquecimento

3℃/ min (não linear sem carga)

Tempo de resfriamento

1℃/min (não linear sem carga)

Erro de umidade relativa
(Somente calor úmido)

±3,0% UR

Precisão de exibição de temperatura e umidade

0,01°C/0,1% UR

Capacidade de manuseio de carga viva

1000 Watts a +20°C;

800 Watts a 0°C;

500 Watts a -20°C;e

300 Watts a -40°C.

ruído de trabalho

Nível de som≤85dB

(Medido em uma sala com isolamento acústico com temperatura ambiente de 25 ° C e baixo eco; usando a ponderação A, o valor médio de 8 pontos é testado; cada ponto de teste está a 1 metro de distância da fonte de ruído e 1 metro de distância do solo)

Características estruturais

Material

1. Material da parede externa: Placa de aço laminada a frio, decapagem e fosfatização de tinta em pó avançada
2. Material da parede interna: placa de aço inoxidável SUS304#
3. Material de isolamento da câmara: espuma rígida de poliuretano + fibra de vidro

Partes do duto de ar

Ventilador centrífugo;a saída de ar pode ajustar o volume de ar, altura e volume de ar de retorno

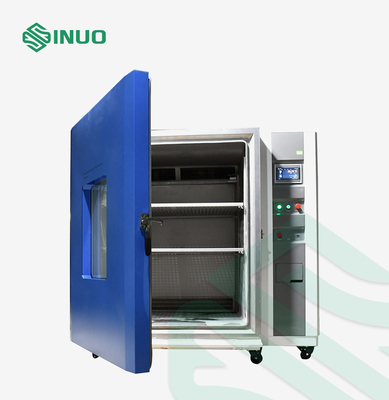

Porta

Porta aberta única, com alça de não reação do tipo maçaneta, a porta está equipada com uma janela de observação, lâmpada de iluminação, dispositivo de aquecimento elétrico anticondensação da moldura da janela/porta, tamanho da porta: 1,0 * 1,2 M

janela de observação

A porta é com uma janela de observação de vidro temperado à prova de explosão de filme condutor (com função anti-condensação), tamanho da janela: 500W × 600H (mm)

Fã

Ventilador centrífugo de eixo longo

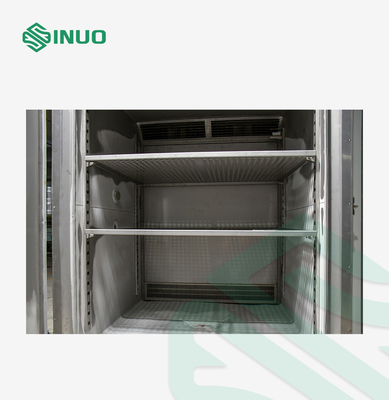

Prateleira de amostras

Dois racks de bandeja móveis ajustáveis embutidos em aço inoxidável

Impulsor

Use impulsor de aço inoxidável importado de Taiwan

Aquecedor

Aquecedor elétrico de liga de níquel-cromo

Compressor de refrigeração

Compressor francês Tecumseh

Evaporador

Evaporador tipo aleta

Método de refrigeração

Cascata de compressor mecânico

Método de resfriamento

Resfriamento a ar

Instrumento de controle de temperatura

Controlador programável de toque LCD inteligente de 7 polegadas

furo de chumbo

Φ50mm, 2 unidades, cada uma equipada com um plugue especial de espuma de borracha (localizado no lado esquerdo da câmara)

Prateleiras removíveis

2 conjuntos, cada um pode conter um mínimo de 20 kgs

Sistemas de aquecimento, umidificação e refrigeração e seus princípios de funcionamento

Aquecedor

Tipo de luva de aço inoxidável tubo de aquecimento anti-seco embutido fio de aquecimento de liga de níquel-cromo

Aquecedor elétrico de aquecimento de alta velocidade em aço inoxidável tipo aleta em forma de u é usado para aquecimento

Sistema completamente independente, não afeta o circuito de controle

Sistema de umidificação

Método de umidificação:

1. Método de umidificação de caldeira destacável externa ou umidificação de tanque de água embutido

2. Umidificador blindado de aço inoxidável

3. Modo de controle do umidificador: ajuste de largura de pulso de período igual sem contato, SSR (relé de estado sólido)

4. Dispositivo de controle de nível de água, dispositivo de queima anti-seco umidificador, dispositivo de coleta de sedimentos, janela de observação de nível de líquido

5. Potência do umidificador: 6KW

Umidificador:

1. Dispositivo automático de abastecimento de água ou reabastecimento automático elétrico de água com botão de pressão

2. Membrana RO + filtro de abastecimento de água de carvão ativado, removível para limpeza

3. Interruptor de nível de líquido eletrônico de nível de água duplo de alta e baixa temperatura para evitar operação incorreta

4. Escassez de água e aquecimento vazio e proteção contra temperatura excessiva + proteção de nível de água ultrabaixo + proteção contra excesso de abastecimento de água para garantir a operação segura do equipamento

Sistema de refrigeração

Método de resfriamento: resfriamento a ar

Compressor de refrigeração: Compressor francês Tecumseh com refrigerante ecológico

Tubo de cobre de refrigerante: Tubo de cobre de refrigerante espiral interno K-TYPE

Condensador: condensador refrigerado a ar tipo aleta em forma de onda

Evaporador: Tipo de inclinação FIN—TUBE evaporador

Elemento de congelamento: Válvula solenoide importada original, filtro de secagem, etc.

Refrigerante: R448a e R 508b

Características

As tubulações de todo o sistema são submetidas a um teste de detecção de vazamento de 22 kg

O sistema de aquecimento e resfriamento é completamente independente

Equipado com as características técnicas profissionais da empresa, pode impedir que o fluxo de ar de alta temperatura e alta pressão retorne à máquina de resfriamento e danifique o sistema.

Todos os programas de ação do sistema de refrigeração são totalmente controlados pelo controlador do microcomputador

Sistema de controle elétrico

Nome	Marca	Observação
Compressor	Tecumseh, França
Relés de pressão	Dinamarca DANFOSS Ou América EMERSON
Regulador de pressão de evaporação	Dinamarca DANFOSS
Secador de filtro	Dinamarca DANFOSS Ou América EMERSON
Dispositivo de estrangulamento	Capilar ou válvula de expansão
Válvula solenoide	Japão SAGLNOMIYA ou Itália CASTEL ou América EMERSON
Válvula de expansão	Dinamarca DANFOSS

Sistema de regulação

Método de regulação

Ventilação de circulação forçada, método de regulação de temperatura de equilíbrio.O sistema de controle controla a saída do aquecedor através da saída de cálculo automático do PID de acordo com o ponto de temperatura definido pelo sistema e, finalmente, atinge um equilíbrio dinâmico.

IEC60068 Câmara de Teste de Umidade de Equipamento de Teste EVSE Constante Programável 12

dispositivo de circulação

A sala de ar condicionado embutida, o duto de circulação de ar e o ventilador de fluxo axial longo podem melhorar o fluxo de ar e a capacidade de aquecimento, melhorando o fluxo de ar e melhorando muito a uniformidade de temperatura da câmara de teste.

Sistema de controle do programa

Controlador

Controlador programável de toque LCD inteligente de 7 polegadas

Tela sensível ao toque de alta resolução

Configuração arbitrária de condições fixas, condições do programa e configuração do nome do teste de cura, número de série, etc.

O intervalo de tempo pode ser definido

0—999H59min

Modo programável

Ao mesmo tempo, podem ser definidos 120 grupos de programas com diferentes condições.Em qualquer grupo de programas, pode ser dividido em 1200 segmentos, e parte do número de segmentos pode ser interceptado arbitrariamente para executar o ciclo ou para executar o trabalho do ciclo de qualquer seção ou grupo.

Segurança

Possui um dispositivo de memória de desligamento, que pode continuar a executar os programas restantes quando a energia for restaurada, e pode ser usado como um compromisso de máquina para executar o tempo de inicialização e funcionamento da máquina.

Ao controle

O aumento e a queda da temperatura podem ser usados para controle de inclinação, controle de curva e têm a função de autocorreção de pontos de referência de temperatura e umidade.Possui a função de cálculo automático de PID, o que pode reduzir a conveniência causada pela configuração manual.

função de comunicação

Interface de disco U, interface RS-232, bloqueio de hardware de operação incorreta (LOCK), software de comunicação de computador é fornecido

Contexto

As configurações e todas as condições são bloqueadas automaticamente pelo microcomputador

Alarme

Se ocorrer um erro durante a configuração ou operação, um sinal de aviso será fornecido

Resultado

O controlador possui uma saída de porta de sinal de gravação, que pode ser conectada a um registrador de temperatura e umidade e pode gerar curvas de gravação

Interface

Equipado com interface de comunicação padrão RS-232, longa distância de transmissão, pode ser conectado ao PC para controle e gravação.

Dispositivo de proteção de segurança

Sistema de refrigeração

1. Proteção contra superaquecimento do compressor
2. Proteção contra sobrecorrente do compressor
3. Proteção de alta e baixa pressão do compressor
4. Proteção da pressão do óleo do compressor (opcional para grandes compressores semi-herméticos)
5. Proteção contra temperatura excessiva para temperatura de fornecimento de líquido
6. Proteção de alívio de pressão ultra-alta
7. Resfriado a ar: proteção contra superaquecimento do ventilador de condensação

câmara de teste

1. Proteção ajustável contra temperatura excessiva
2. Limite a proteção contra superaquecimento dos canais de ar condicionado
3. Proteção contra superaquecimento do motor do ventilador

Outra proteção

1. Sequência total de fase de energia e proteção contra perda de fase (aplicável à fonte de alimentação trifásica)

2. Proteção contra sobrecarga e curto-circuito

3. Proteção de alarme de falha do sistema de refrigeração causada por múltiplas aberturas da caixa

Condições de Uso

As seguintes condições são garantidas pelo usuário

O local de instalação

1. O terreno é plano e bem ventilado
2. Nenhuma vibração forte ao redor do equipamento
3. Nenhum campo eletromagnético forte ao redor do equipamento
4. Sem substâncias inflamáveis, explosivas, corrosivas e poeira ao redor do equipamento
5. É deixado espaço adequado para uso e manutenção ao redor do equipamento, conforme abaixo:

IEC60068 Câmara de Teste de Umidade de Equipamento de Teste EVSE Constante Programável 13

A:≥40cm B:≥150cm C:≥100cm D: ≥60cm E:≥40com

Condições ambientais

1. Temperatura: 5 ℃ ~ 35 ℃
2. Umidade relativa: ≤85%
3. Pressão do ar: 86kPa ~ 106kPa

Condições de fornecimento de energia

Requisitos de alimentação:
1. Vem com uma potência de frequência AC de 20KVA para conseguir que a câmara de teste funcione sob entrada de 208V a 230V, Fase: 3 fases, Frequência: 60Hz
4. A resistência do aterramento de proteção é inferior a 4Ω
5. O usuário é obrigado a configurar o equipamento com um interruptor de ar ou energia de capacidade correspondente no local de instalação, e este interruptor deve ser usado de forma independente pelo dispositivo

corrente máxima
Consumo máximo de energia

Imax≤32A

Pmax≤15KW

Outros

Abrir a porta da câmara de teste durante o teste causará flutuações de temperatura e umidade na câmara;se a porta for aberta várias vezes ou deixada aberta por muito tempo ou se a amostra de teste emitir umidade durante o teste, o trocador de calor do sistema de refrigeração pode congelar e não funcionar.

Visão geral do equipamento

Esta câmara de teste simula o ambiente variável de temperatura e umidade para os produtos ou materiais.É amplamente utilizado no teste de adaptabilidade de elétricos, eletrônicos, instrumentos e medidores e outras peças de produtos em alta e baixa temperatura e ambiente úmido durante o armazenamento, transporte e uso, para determinar a adaptabilidade de temperatura dos produtos ou materiais acima para alta e baixa temperatura e ambiente úmido, especialmente para mudanças de eletrificação do produto em desempenho e propriedades mecânicas.

IEC60068 Câmara de Teste de Umidade de Equipamento de Teste EVSE Constante Programável 14

Etiquetas:

ISO20653 Sistema de ensaio de gotejamento vertical de chuva para pilha de carregamento de veículos elétricos (EV) IPX1-X2

Obtenha o melhor preço

Banco de carregamento condutor do teste de carga estática da pilha do veículo elétrico do equipamento de testes do IEC 61851-1 EVSE do EN

Obtenha o melhor preço

Equipamento de testes do veículo elétrico

Equipamento de testes de EVSE

Equipamento de testes do conector de EV

Equipamento de testes da bateria de EV

Caminhada na câmara do teste ambiental

Câmara do teste ambiental

Câmara do teste da umidade da temperatura

Equipamento de testes do ingresso da água

Equipamento de testes da inflamabilidade

Equipamento de testes elétrico da segurança

Equipamento de testes do veículo elétrico

Equipamento de testes de EVSE

Equipamento de testes do conector de EV

Equipamento de testes da bateria de EV

Caminhada na câmara do teste ambiental

Câmara do teste ambiental

Câmara do teste da umidade da temperatura

Equipamento de testes do ingresso da água

Equipamento de testes da inflamabilidade

Equipamento de testes elétrico da segurança

Detalhes dos produtos

IEC60068 Câmara de Teste de Umidade de Equipamento de Teste EVSE Constante Programável

IEC60068 Câmara de Teste de Umidade de Equipamento de Teste EVSE Constante Programável

Equipamento de testes programável de EVSE

Equipamento de testes da umidade EVSE

Equipamento de testes da C.A. IEC60068

Equipamento de testes do IEC 61851 EVSE

Equipamento de testes da estação de carregamento EVSE

Sala de teste IPX4 impermeável

ISO20653 Sistema de ensaio de gotejamento vertical de chuva para pilha de carregamento de veículos elétricos (EV) IPX1-X2

IEC60529 Sistema de ensaio da resistência à água da estação de carregamento de veículos elétricos IPX3-X6

Câmara de alta temperatura do teste da sala de teste IPX9 do pulverizador da água do IEC 61851 de EVSE

Verificador elástico e balançando do modilhão do cabo do equipamento de testes do controle EVSE do PLC da vida

Equipamento de ensaio EVSE de 10 kV Circuito 3 Gerador de ensaio de impulso

Equipamento de ensaio do gerador de ensaio de impulso Equipamento de ensaio EVSE Circuito 1 7KV

UL 2594 Cláusula 8.2 Figura 6 Sonda Articulada Material de Nylon e Metal

Banco de carregamento condutor do teste de carga estática da pilha do veículo elétrico do equipamento de testes do IEC 61851-1 EVSE do EN
