Sala de teste impermeável da estação de carregamento do equipamento de testes do IEC 61851 EVSE

Princípio do teste

O nível da proteção de pilha de carregamento alcança geralmente IP54 ou IP65, e é necessário conduzir um teste detalhado da chuva na pilha de carregamento, e o teste de pulverização da água é exigido em todas as superfícies.

Contudo, devido ao tamanho externo da pilha de carregamento (principalmente o problema) da altura, não é possível regar inteiramente a água usando o método convencional da chuva do tubo do balanço (mesmo se o tamanho o maior do tubo do balanço é adotado), e o dispositivo do teste da chuva do tubo do balanço ocupa uma grande área na parte inferior, exigindo um espaço dos medidores 4×4×4.

A razão é apenas uma da aparência, a pergunta mais grande está carregando a pilha de carregamento comum da pilha até 100 quilogramas, alcance maior da lata 350 quilogramas, usar o rolamento ordinário da plataforma giratória não pode alcançar a exigência, assim que precise de personalizar um grupo de grande área, rolamento da lata, deformação da fase do objeto, e gire em uma velocidade constante pode ser conseguido durante o teste.

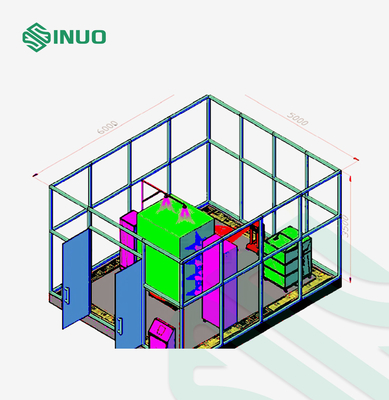

Estrutura do equipamento:

O esquema de carregamento do teste da chuva da pilha é composto principalmente do dispositivo da chuva, do dispositivo da água, do sistema de fonte da água, do sistema de controlo e do sistema de drenagem de pulverização. De acordo com as exigências de IEC60529-2013 e o padrão do setor da pilha de carregamento, o sistema do chuveiro IPX4 e dispositivo completo do pulverizador IPX5/6 é introduzido para combinar a sala de teste do chuveiro.

Características do equipamento

1. [controle integrado] através do sistema de controlo integrado central, controle IPX4, IPX5, estado do pulverizador IPX6 três; Usando a investigação e desenvolvimento independente de procedimentos de funcionamento, todas as chaves de função são fáceis de ajustar-se através do tela táctil, relação limpa, fácil de operar.

2. [Corrente constante automática] o sistema de fonte inteligente da água adota o conversor do PID para realizar a corrente constante automática, o tempo real dos monitores corre através de sensores eletrônicos, e indica-os diretamente no tela táctil.

3. [pulverizador global] o uso do dispositivo de 4 chuveiros distribuiu uniformemente, área do pulverizador pode alcançar pelo menos 3 medidores quadrados, para cobrir quase completamente toda a superfície exterior da pilha de carregamento (exceto a parte inferior).

4. [deslocamento que detecta] o pulverizador lateral e o pulverizador superior do dispositivo do chuveiro podem detectar a distância com a pilha de carregamento, e podem automaticamente ajustar a distância do pulverizador para cumprir as exigências padrão (escala padrão da distância de 300-500mm).

5. [o chuveiro do pulverizador do balanço] pode conseguir o pulverizador do balanço, escala ±50° ajustável, frequência do pulverizador do balanço é 1-20 vezes/minuto. A arma de pulverizador IPX5 pode balançar para cima e para baixo na escala ajustando a altura do balanço.

6. [Objetos Loadable] a plataforma de carregamento adota a instalação incorporado, a tabela é nivelada com a terra, a tabela é reservado para o entalhe, e a pilha de carregamento é transportada pela empilhadeira, que pode ser conveniente para descarregar. A plataforma de carregamento é feita da placa de aço grossa de 12mm, e a capacidade de carregamento básica alcança 1000kg.
