Nome da marca: | Sinuo |
Número do modelo: | SN4412-36CBM |
MOQ: | 1 |
preço: | Customized |
Condições de pagamento: | T/T |
Capacidade de abastecimento: | 10 SET/MONTH |

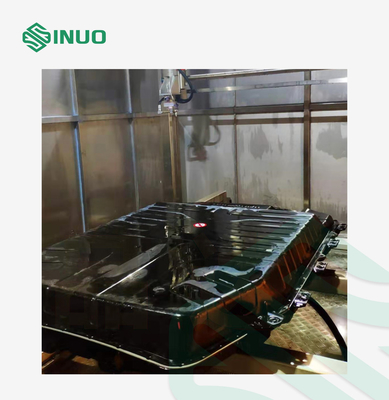

Laboratório de teste impermeável do bloco IPX9K da bateria do poder do veículo elétrico DIN40050-9
Padrões & cláusulas cumpridos
Este fósforo impermeável do laboratório de teste do bloco IPX9K da bateria do poder do veículo elétrico as exigências IEC60529 da cláusula 14, TOYOTA que PROJETA a cláusula PADRÃO 6.2.7 e 6.2.8 de TSC1000G, DIN40050-9, ISO20653, etc., pode usado para testar blocos da bateria do veículo elétrico, etc.
Parâmetros técnicos
Tamanho de quadro interno | 3000*4000*3000MM (D*W*H) |
Tamanho de quadro exterior | Aproximadamente 4000*5000*4000 milímetro (D*W*H) (casa, canal de drenagem e usuários de vidro da engenharia da terra para segurar sós). |
A amostra a maior do usuário | 1500x2200x500 milímetro (HxWxL); Peso da amostra: 500KG |
Sistema de sistema de extinção de incêndios | Composto de uma bomba de água de alta pressão e de alta temperatura italiana, de um calibre de pressão de alta pressão e de alta temperatura da água, de uma válvula de solenoide de alta pressão e de alta temperatura, e de uma tubulação hidráulica de alta pressão e de alta temperatura. |
Temperatura da água do pulverizador | RT~90℃ pode ser ajustado (o RT está a uma temperatura ambiental) |
Ângulo de pulverizador | O pulverizador pode cobrir a superfície inteira da amostra, e o ângulo de pulverizador é perpendicular à superfície da amostra. |
Pressão do pulverizador de água | 8000~10000Kpa |
Fluxo do pulverizador de água | 14~16L/min |
A distância entre o bocal e a amostra | 175±25mm |
Tempo do pulverizador de água | 30S/m2 (pode ser ajustado) |
Controle de tempo da operação |
1s~9999h59min59s (ajustável)
|
Recebendo a superfície | Lados superiores e circunvizinhos do produto |
Calibre de pressão do pulverizador de água | Pode indicar a pressão do pulverizador de água |
Sistema de controlo | O sistema de controlo do tela táctil independentemente é pesquisado e desenvolvido por nossa empresa. |
Tanque de água de aquecimento (incubadora) | 1 PC |
Levar do carro da amostra | 500kg |
Número de bocais | 3 PCes, um instalados na parte superior para pulverizar a superfície superior da amostra; um instalado no lado para pulverizar a superfície em torno da amostra; e final instalado na parte inferior para pulverizar a superfície inferior da amostra. |
Trajetória do pulverizador | Tome a trajetória S-dada forma de corrida como o princípio de movimento do jato, e use quatro servos motores para projetar o braço do robô terminar o pulverizador de água em 5 lados. Com o 30S pelo medidor do M2 como o tempo do teste da referência básica, a trajetória inteira pode ser ajustada para terminar o tempo, e pode ajustar-se em 150-300S (5 medidores quadrados). Ao ajustar-se, o operador pode entrar o tamanho de acordo com as dimensões, o comprimento, a largura e a altura do produto. O sistema de manipulador termina automaticamente a pista de atletismo do teste para testes em ordem. Depois que o teste é terminado, o braço retorna ao ponto original e o dispositivo tem alertas sadios e claros. |
Método da colocação da amostra |
1. Adote uma empilhadeira para carregar e descarregar amostras, e o cliente da empilhadeira prepará-la-á pelo usuário (o fornecedor fornece especificações); 2. Adote o veículo aéreo para levantar as amostras à porta do equipamento, e peça então o caminhão manual da amostra para avançar ao espaço do teste. Depois que a porta é fechado, o sistema alerta que um teste formal pode ser realizado. |
Abastecimento de água puro | Forneça o equipamento puro da água 50L/H, forneça o nascente de água para o aquecimento, e pulverize a água para reciclar. |
Fonte de alimentação | De cinco fios trifásico de AC380V, 50Hz; poder: sobre 100KW (nenhuma carga); equipado com um interruptor do ar 120A separadamente, o interruptor do ar deve ter terminais do fio, e o cabo de alimentação é medidores do quadrado ≥50. |
Sistema circulatório da água |
1) O nascente de água não pode ser reciclado (porque o nascente de água está sujo depois que a bateria é testada, se recomenda drenar a água usada ao tanque da água de esgoto). 2) Se o usuário considera a água que recicla, prepare por favor a associação do retorno e a associação limpa adiantado; 3) O usuário do encanamento preparar-se-á adiantado; 4) O tamanho da associação do retorno: 1000*1000*1500mm (D*W*H) 5) O tamanho do tanque de água claro: 1000*1000*1200mm (D*W*H) 6) Dispositivo da filtragem da água (opcional) Se os usuários consideram a água que recicla, prepare por favor a associação do retorno e a associação limpa adiantado. |
Dispositivo do filtro de água (opcional, o custo é adicional) | Depois que a água nos fluxos de processo do teste na associação do retorno, a água na associação limpa está bombeada no tanque do filtro de saco pela bomba de água limpa da associação, e a água filtrada está retornada ao tanque de água. |
Material da estrutura | |
Bocal | Tubulação hidráulica de aço inoxidável do SUS 304 |
Tanque de água | SUS 304 de aço inoxidável |
Acessórios elétricos do controle | Adote tipos conhecidos internacionais tais como Schneider e Omron |

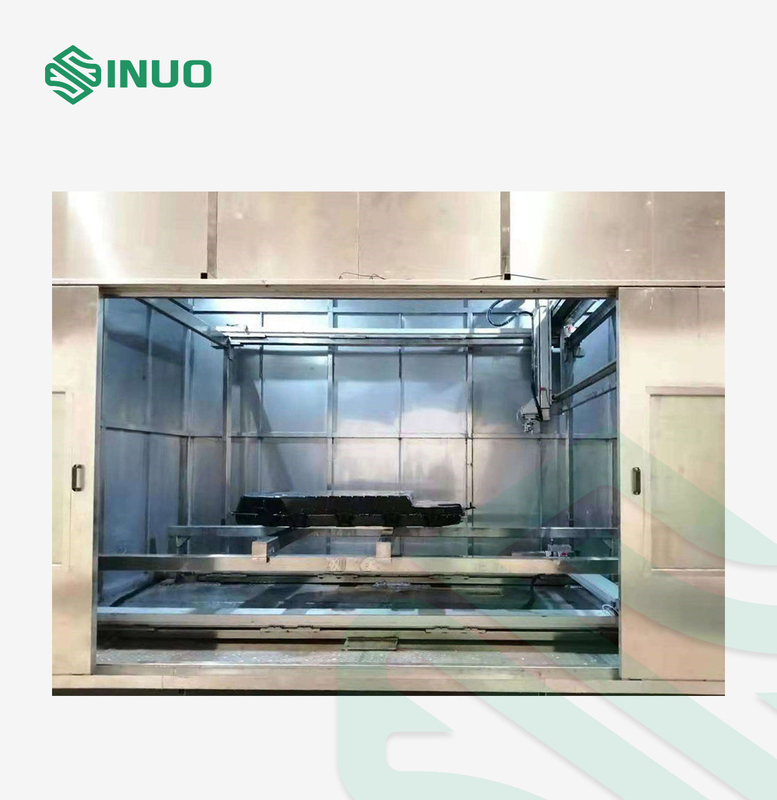

Vista geral do equipamento
A sala de teste é composta por um banco do teste, de um tanque de armazenamento da água, de uma caixa de controle, de uma zona intermédia de secagem do produto e de um sistema de pulverizador. As dimensões da sala de teste podem ser personalizadas de acordo com as amostras específicas do cliente.
Sistema de aquecimento:
O fio de aquecimento usado na alta frequência é muito importante neste sistema. A seleção material imprópria do tubo de aquecimento tem uma vida útil curto e é inclinada procura um caminho mais curto do funil. É extremamente incômoda e afligindo para usuários com exigências altas, e afeta seriamente o progresso da inspeção da produção. Por este motivo, a empresa desenvolveu o novo tipo o mais atrasado de quadro de aquecimento cerâmico. O material cerâmico tem a resistência de alta temperatura, boa isolação, e não causará o escapamento e não o procura um caminho mais curto. O fio de aquecimento introduzido do meio é importado de Alemanha, e o diâmetro de fio é grosso com resistência de alta temperatura e resistência ardente seca. O tubo de vidro de quartzo é introduzido no meio do fio de aquecimento. Sua função importante for impedir que o fio de aquecimento se torne macio e se caia para baixo quando as queimaduras de aquecimento do fio vermelhas, conduzindo ao curto-circuito causado pelo contato entre o fio de aquecimento e o metal da câmara interna.
(Tubulação de aquecimento do tanque de água)
(Itália importou a alta temperatura e a bomba de água de alta pressão)
(Medidor de fluxo eletrônico de alta temperatura e de alta pressão)

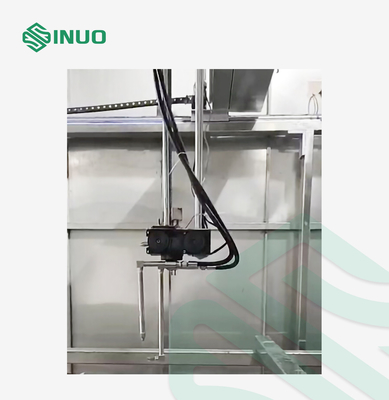

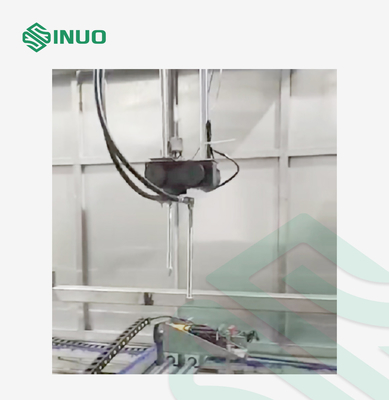

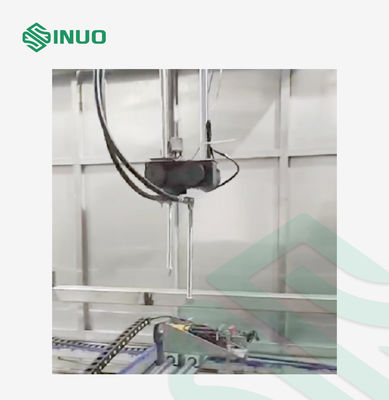

(Suporte do bocal e da amostra)
(Sensor da calibração da pressão de água)
(Sensor da calibração da pressão de água)
Lista principal da configuração de equipamento
Nome | Tipo e origem | Quantidade | Unidade |
Controlador de tela táctil | Siemens | 1 | Ajuste |
Contator da C.A. | França Schneider | 1 | PC |
Relé intermediário | França Schneider | 1 | PC |
Filtro | Taiwan | 1 | PC |
Motor da plataforma giratória | Taiwan STS | 1 | PC |
Sensor | Taiwan Fotek | 1 | PC |
Botão de aço inoxidável com luz | China | 1 | PC |
Fusível | Fuji | 1 | PC |
Interruptor de alimentação principal | França Schneider | 1 | PC |
Válvula de solenoide de alta pressão | Itália milivolt | 5 | PC |
Encanamento da relação | tubulação 304 hidráulica de aço inoxidável | 5 | PC |
Controlador do PLC | Siemens | 1 | PC |
Medidor de fluxo eletrônico | China | 1 | PC |
Sensor eletrônico da pressão | Sinuo | 1 | PC |
Motor | Taiwan STS | 1 | Ajuste |
Bomba de atuador | FALCÃO | 1 | PC |
